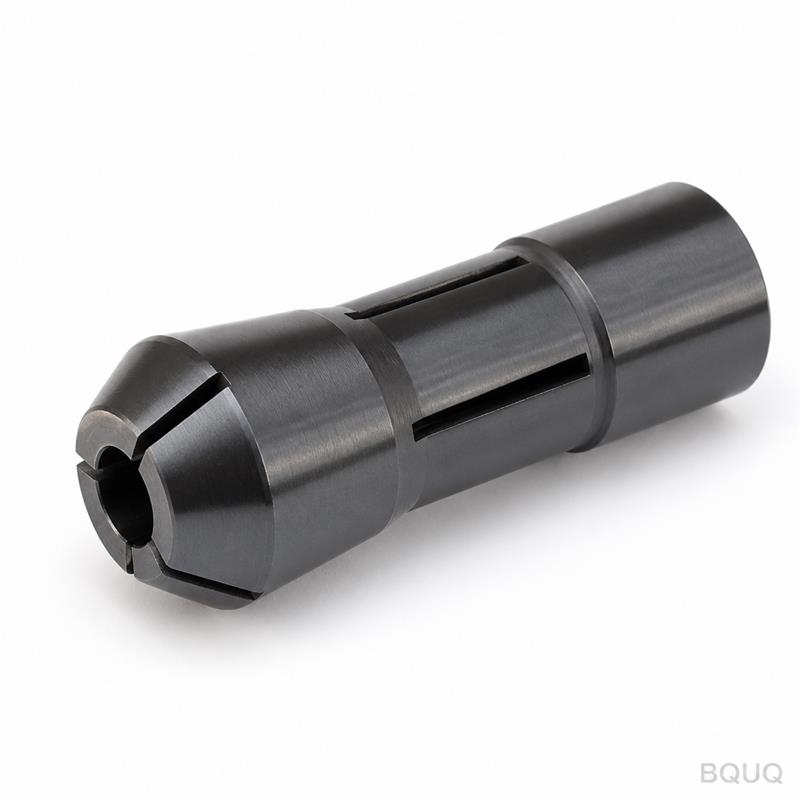

这是一款专为52 mm棒料容量自动车床设计的CNC加工自动车床52型圆孔弹簧夹头卡盘。它夹持圆棒料时同心度达0.005 mm，夹持重复精度达0.01 mm，在8,000 RPM主轴转速下消除振动。硬度淬硬至58-60 HRC，内孔表面粗糙度0.4 µm Ra，从我们东莞工厂15天发货——中国制造，无起订量要求。
52型指的是主轴鼻端锥度，但跳动控制来自内孔几何形状。我们在5轴CNC车床上通过单次夹紧工序加工圆孔，将内径公差控制在±0.005 mm。弹簧夹头的开槽段采用EDM线切割，确保径向变形均匀。这意味着您送入的每根棒料中心线偏差保持在5微米以内——这对于刀具间隙小于0.02 mm的瑞士型和多主轴自动车床至关重要。
夹头本体我们采用8620合金钢，而非廉价的1045钢。内孔经渗碳处理，渗碳层深度0.8 mm，然后淬硬至58-60 HRC。弹簧指在200°C下回火，以保持弹性而不脆断。卡盘本体采用4140预硬钢，硬度32 HRC，配合面经磨削加工。这种组合可抵抗磨蚀性铝材和不锈钢棒料的磨损，在需要重新磨削前可提供500,000次夹持循环寿命。
圆孔不仅仅是钻孔——它经过精密镗孔，然后珩磨至0.4 µm Ra。这种镜面光洁度可减少夹头闭合在棒料上时的摩擦，防止软材料发生冷焊。我们还在内孔入口处加工30°倒角，引导棒料平稳进入，避免自动上料时边缘损伤。每个内孔在三个深度位置进行气动量仪检测，验证整个夹持长度内锥度偏差在0.003 mm以内。
每件夹头卡盘均100%全检，而非批次抽检。我们使用三坐标测量机（CMM）在一次装夹中检测锥角、内孔直径和同心度。跳动测试在车床主轴中使用测试棒进行，而非在台架夹具上完成。我们还进行弹簧力测试：在6 bar气压下闭合夹头10次，确认复位弹簧能将弹簧指带回打开位置而不卡滞。检测报告随货发送至您的邮箱。
此夹头卡盘适配Citizen、Star、Tsugami和Hanwha的标准52型主轴。锥度磨削至AT3公差（每100 mm 0.005 mm），与主轴鼻端精确匹配。卡盘本体外径60 mm，安装长度45 mm，可直接装入大多数刀架槽位，无需过渡板。如果您的主轴鼻端配置不同，我们可以根据您的图纸加工匹配锥度——将主轴图纸发送给我们，我们将在24小时内确认适配性。
| 参数 | 数值 |
|---|---|
| 材料（夹头本体） | 8620合金钢 |
| 材料（卡盘本体） | 4140预硬钢 |
| 硬度（夹头内孔） | 58-60 HRC |
| 内孔直径范围 | 3 mm至52 mm |
| 同心度（跳动） | 0.005 mm TIR |
| 夹持重复精度 | 0.01 mm |
| 内孔表面粗糙度 | 0.4 µm Ra |
| 锥度精度 | AT3（0.005 mm/100 mm） |
| 最大主轴转速 | 8,000 RPM |
| 交期 | 15天（标准） |
| 起订量 | 无起订量——可订购1件 |
棒料在8,000 RPM转速下的摆动会产生离心力，使夹头弹簧指发生偏转。我们的弹簧设计采用计算得出的指宽（0.8 mm）和槽长（25 mm），以平衡夹持力与离心开启力。这不是凭经验猜测——我们对每种内孔尺寸变化都进行FEA仿真分析。结果是，在8,000 RPM转速下夹持力下降不到5%，保持棒料紧固，您的零件始终在公差范围内。作为参考，典型铸造夹头在该转速下会损失20%的夹持力，这就是您零件上出现振纹的原因。
圆孔为标准配置，但我们也可加工六角形、方形和带键槽的内孔，用于异形棒料。弹簧槽可切割为更宽的间隙以适配开槽棒料，或采用交替槽深以适配厚壁管材。我们已交付过12槽配置的40 mm六角棒夹头，以及带内部冷却液通道的贯通主轴冷却液夹头。如果您的零件材料直径超过52 mm，我们有65型版本——但52型可覆盖大多数自动车床加工需求。
无起订量——我们接受单件订购，用于打样或紧急更换，单价保持不变。
可以，我们可加工3 mm至52 mm之间任意直径的内孔，精度达0.01 mm递增，并保证±0.005 mm公差。
每件产品均经过CMM检测、内孔气动量仪检测和实际主轴跳动测试，并随货发送完整报告。
标准52型带定制内孔15天发货；完全定制锥度或本体需20天。
在您最终确定刀具方案之前，请查阅我们的CNC切削刀具选型指南，了解夹头夹持力与刀具几何形状的相互作用。关于主轴和卡盘的公差累积分析，请阅读我们的CNC加工公差详解指南——其中解释了AT3锥度和TIR值在实际装配中如何组合作用。
将您的 spindle 图纸或棒料直径发送给我们，我们将在12小时内确认适配性和价格。邮箱 sc@bquq.com 或 WhatsApp +86 13713157787。您的图纸是获得明确报价的最快途径。
| 参数 | 能力范围 |
|---|---|
| 材料 | AL6061/7075, SUS303/304/316, 45#钢, T2铜, H59黄铜, POM, PEEK, 尼龙 |
| 公差 | ±0.005mm标准，±0.003mm可按需定制 |
| 设备 | 3/4/5轴CNC, 车铣复合, 瑞士型车床 |
| 表面处理 | 阳极氧化, 镀镍, 镀锌, 钝化, 喷砂, 抛光 |
| 尺寸范围 | 最大400 x 300 x 200 mm |
| 打样 | 72小时，样品无最小起订量 |
| 检测 | 每批次提供完整报告，可按需提供CMM数据 |
