这款夹头的作用及其对主轴的重要性 这是一款CNC加工的自动车床48型圆孔弹簧夹头，专为使用48型夹头锥度的高速走心式和滑动主轴箱车床设计。它可夹持直径3 mm至42 mm的圆棒料，鼻端跳动精度保证≤0.005 mm（TIR）。这一精度源于淬硬本体（58-60 HRC）和磨削内孔表面粗糙度Ra 0.4 µm，即使在8,000 RPM转速下也能确保棒料保持居中。标准尺寸交期为15天，我们提供无起订量
这是一款CNC加工的自动车床48型圆孔弹簧夹头，专为使用48型夹头锥度的高速走心式和滑动主轴箱车床设计。它可夹持直径3 mm至42 mm的圆棒料，鼻端跳动精度保证≤0.005 mm（TIR）。这一精度源于淬硬本体（58-60 HRC）和磨削内孔表面粗糙度Ra 0.4 µm，即使在8,000 RPM转速下也能确保棒料保持居中。标准尺寸交期为15天，我们提供无起订量服务——您可以订购一件用于打样，或500件用于批量生产。

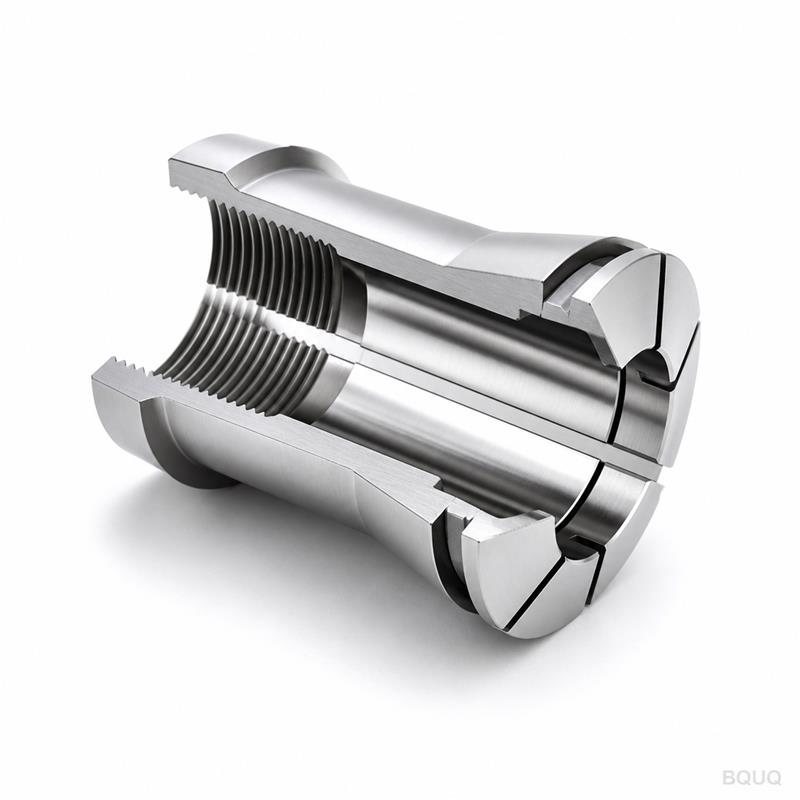

48型夹头采用机械弹簧闭合、推压开启的设计。拉管向前推动锥形套筒，将弹簧钢片向内压缩以夹紧工件。与液压夹头不同，它没有液体泄漏、密封件磨损或温度漂移的问题。圆孔由单件20CrMnTi合金钢加工而成，经渗碳淬火至58-60 HRC。这使其能够提供8-12 kN的可重复夹紧力（取决于夹头尺寸），且锥度座内无背隙。
夹头本体和夹头片采用20CrMnTi（相当于AISI 8620）合金钢。选择该合金是因为其芯部韧性（渗碳后40-45 HRC）和表面硬度（58-60 HRC）俱佳。渗碳深度为0.8-1.2 mm，控制在±0.1 mm以内，可防止反复夹紧循环下的表面开裂。锥度座采用CBN砂轮磨削，表面粗糙度Ra 0.4 µm，锥角公差±0.0015度。弹簧片单独热处理至48-52 HRC，然后回火以保持弹性记忆——确保夹头在数千次循环后仍能恢复至原始孔径。
每个圆孔均在热处理后磨削，而非热处理前。我们使用配备马波斯在线测量仪的内圆磨床，将孔径公差控制在±0.005 mm以内。该孔并非直圆柱形——后端设有0.02 mm的卸荷槽，以减少摩擦并便于排屑。跳动量通过安装在精密芯轴上的千分表在鼻端测量；我们保证每只夹头均达到≤0.005 mm TIR。如需更高精度，可将孔径研磨至≤0.003 mm，但交期将增加2天。
每只夹头在包装前均经过12项检验。我们测量：锥角、三个深度位置的孔径、鼻端及向后50 mm处的跳动、表面粗糙度、硬度（便携式洛氏C硬度计）以及弹簧力（在开启位置使用测力传感器测量）。随货附上CMM检测报告和硬度证书。如果任何读数超出您的图纸公差，我们将返工或报废——绝不发出临界合格品。过去12个月中，该产品线的退货率为0.4%。
| 参数 | 标准值 | 定制范围 |
|---|---|---|
| 夹头锥度 | 48型（1:10） | 可按要求提供1:8、1:12 |
| 圆孔直径 | 3-42 mm（步进0.5 mm） | 加长本体可达50 mm |
| 本体材料 | 20CrMnTi（AISI 8620） | 可选17-4PH不锈钢 |
| 表面硬度 | 58-60 HRC | 按图纸54-62 HRC |
| 芯部硬度 | 40-45 HRC | 38-48 HRC |
| 孔径公差 | ±0.005 mm | 研磨可达±0.003 mm |
| 跳动（TIR） | ≤0.005 mm | ≤0.003 mm |
| 表面粗糙度（内孔） | Ra 0.4 µm | Ra 0.2 µm |
| 夹紧力 | 8-12 kN | 6-15 kN |
| 交期（标准） | 15天 | 紧急订单7天（加价） |
| 起订量 | 无起订量 | 接受1件 |
请使用千分尺测量棒料的实际直径，而非标称尺寸。例如，一根10 mm的磨光棒料实际测量值通常为9.98 mm——请订购9.98 mm的孔径，而非10.00 mm，以获得最佳夹持效果。如果使用冷拔棒料，请预留+0.02 mm的间隙。我们按照您的确切图纸编号加工孔径，请在询价单中提供该尺寸。如果不确定，我们可以在开始生产前寄送一套孔径量规供您确认。这是我们日常为欧洲和北美走心式加工厂提供的标准精密制造服务。
无起订量——我们接受单件用于打样或紧急更换，50件以上单价仅略有下降。
可以，我们按照您的图纸将孔径加工至±0.005 mm以内，并可调整锥角、本体长度和螺纹螺距，以匹配任何自动车床48型主轴，包括Citizen、Star和Tsugami机型。
每只夹头，无论数量多少，均经过相同的12项检验，附CMM报告和硬度证书，原材料追溯记录保存5年。
标准交期为图纸确认后15天；紧急订单可在7天内发货，需加收20%加急费。我们备有10种常用孔径库存（6、8、10、12、14、16、18、20、25、32 mm），可在3天内发货。
将您的零件图纸或孔径尺寸发送至sc@bquq.com，我们的工程师将在12小时内回复确定报价、交货日期和DFM检查意见。如有紧急问题，请通过WhatsApp联系+86 13713157787。我们是一家位于中国东莞、拥有20年经验的精密制造工厂，对48型夹头了如指掌——确保您首次就能获得适配主轴的零件，而非反复折腾。在最终确定刀具方案之前，请查阅我们的CNC刀具选择指南，为夹头匹配正确的刀片几何角度，并阅读我们的CNC加工公差指南，为您的下一个项目设定切实可行的规格。立即发送您的图纸——我们将在您喝完咖啡之前完成报价。
