此卡盘的功能及为何能保持0.005 mm跳动 这是一款CNC加工自动车床50型圆孔弹簧夹头卡盘。它通过弹簧夹头夹持圆棒料，而非液压或气动系统。其优势在于可重复的同心度：我们在一次装夹中加工本体和锥度座，因此鼻端跳动保持在0.005 mm TIR以内。这种精度源自淬硬钢本体（HRC 58-62），在0.3 mm夹持范围内不会变形。标准尺寸交期为15个工作日。无最小起订量，因为我们在东莞建立的精密制造
这是一款CNC加工自动车床50型圆孔弹簧夹头卡盘。它通过弹簧夹头夹持圆棒料，而非液压或气动系统。其优势在于可重复的同心度：我们在一次装夹中加工本体和锥度座，因此鼻端跳动保持在0.005 mm TIR以内。这种精度源自淬硬钢本体（HRC 58-62），在0.3 mm夹持范围内不会变形。标准尺寸交期为15个工作日。无最小起订量，因为我们在东莞建立的精密制造生产线专为小批量及急单设计。

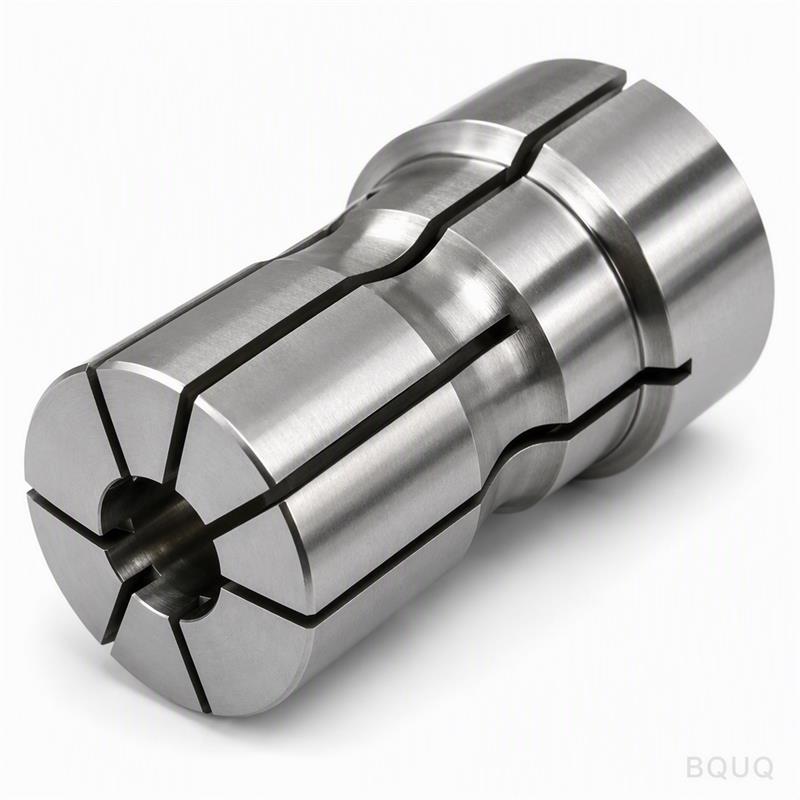

50型指的是锥度座角度和拉回几何结构。圆孔弹簧夹头沿长度方向设有单缝或多缝。当拉杆拧紧时，锥度迫使夹头径向闭合。弹簧钢在释放时使夹头回到张开位置。此设计在500次循环中提供0.02 mm重复精度。与ER夹头不同，此50型具有更长的夹持长度，因此可夹持直径变化达0.3 mm的棒料而不损失轴向力。我们以30°包含角CNC加工锥度，然后研磨至0.8 Ra表面粗糙度。这种表面接触是重载粗加工时抑制振动的原因。
卡盘本体采用42CrMo钢，在最终加工前调质至HRC 28-32。随后对锥度表面进行渗氮硬化至HRC 58-62。夹头本身采用弹簧钢（65Mn），完全淬火并回火至HRC 45-50，用于弹簧指。我们磨削内孔至H7公差。圆孔直径范围为3 mm至50 mm。对于定制内孔，我们按您的图纸加工，公差为±0.005 mm。内孔表面粗糙度为0.4 Ra，锥度为0.8 Ra。每个卡盘本体均经过发黑处理，以防冷却液环境中生锈。
| 规格 | 数值 |
|---|---|
| 类型 | 50型圆孔弹簧夹头卡盘 |
| 本体材料 | 42CrMo钢（相当于AISI 4140） |
| 夹头材料 | 65Mn弹簧钢 |
| 本体硬度 | HRC 58-62（渗氮锥度） |
| 夹头硬度 | HRC 45-50 |
| 内孔范围 | 3 mm – 50 mm（可按图纸定制） |
| 内孔公差 | H7（+0.012 / -0 mm） |
| 跳动（TIR） | ≤ 0.005 mm（鼻端） |
| 表面粗糙度（内孔） | 0.4 Ra |
| 表面粗糙度（锥度） | 0.8 Ra |
| 夹持范围 | 每夹头±0.15 mm |
| 交期 | 15个工作日（标准尺寸） |
| 最小起订量 | 无最小起订量（单件测试） |
我们对每件CNC加工自动车床50型圆孔弹簧夹头卡盘进行100%检验。这意味着我们将每个卡盘安装在测试心轴上，用0.001 mm千分表测量跳动。我们用正弦规检查锥度角，而非通止规。内孔直径用气动量仪验证。任何部件不合格即报废——绝不返工。您将收到包含实际跳动值、硬度读数和内孔尺寸的测试报告。我们这样做是因为夹头卡盘的好坏取决于其与主轴的配合度。如需第三方检验，我们将产品送至东莞实验室，并将报告随货发出。
我们将每个卡盘本体在6000 RPM下平衡至G2.5等级。这是自动车床操作的标准。弹簧夹头根据拉杆拉力施加8 kN至15 kN的径向力。包装前，我们用液压拉力测试仪验证夹持力。如果您在更高转速下运行，我们可以重新平衡至G1.0并添加减重沉孔。对于薄壁管材，我们提供降低弹簧刚度的开槽夹头，以避免压碎工件。只需告知壁厚和外径——我们会在CNC机床上调整槽宽和槽深。
标准卡盘配有直孔和1-1/2"-16拉杆螺纹。如果您的主轴使用不同螺纹，我们按您的规格加工——公制、英制或定制螺距。也可定制六角或方料内孔，但这些不属于圆孔类型。对于圆孔，我们可以增加阶梯孔，在一个卡盘中实现两种直径。这省去了更换夹头的麻烦。作为东莞的精密制造工厂，我们控制整个流程：车削、铣削、磨削、热处理和最终检验。这就是为什么我们能为原型定制内孔提供10天交期。对于50件以上的批量生产，交期缩短至12天。
我们在锥度和内孔上涂覆防锈油，然后用VCI防锈纸包裹卡盘。卡盘置于带泡沫内衬的木箱中——无金属间接触。我们通过DHL、FedEx或从深圳空运发货。标准出口包装已包含在价格中。单个产品木箱约重8 kg。对于批量订单，我们使用胶合板箱，每件承重20 kg。每个箱子均标注零件号、批号和检验日期。
是的，我们接受单件订单，但由于装夹时间，单价较高；10件以上单价降低15%。
可以，任何3 mm至50 mm的内孔均可实现，如果您提供3D文件，我们不额外收取图纸修改费用。
我们用0.001 mm千分表在精密心轴上检验每个卡盘，并将实际读数附在测试报告中。
定制螺纹在标准15天交期上增加3个工作日，因此总计18天即可收到卡盘。
请将您的主轴图纸、内孔尺寸和所需跳动发送给我们。我们将回复正式价格、交期和供审批的3D模型。发送邮件至sc@bquq.com或WhatsApp +86 13713157787。如果您的图纸尚未准备好，请使用我们的标准50型尺寸——我们会在切削金属前与您确认配合。如需帮助为您的车床选择合适的刀具，请阅读我们的CNC刀具选择指南。要了解我们的公差与标准加工的对比，请查看CNC加工公差指南。我们是一家中国的精密制造公司，我们会在12小时内回复每一条询盘，即使在周末也不例外。
| 参数 | 能力范围 |
|---|---|
| 材料 | AL6061/7075, SUS303/304/316, 45#钢, T2铜, H59黄铜, POM, PEEK, 尼龙 |
| 公差 | ±0.005mm标准，±0.003mm可按需定制 |
| 设备 | 3/4/5轴CNC, 车铣复合, 瑞士型车床 |
| 表面处理 | 阳极氧化, 镀镍, 镀锌, 钝化, 喷砂, 抛光 |
| 尺寸范围 | 最大400 x 300 x 200 mm |
| 打样 | 72小时，样品无最小起订量 |
| 检测 | 每批次提供完整报告，可按需提供CMM数据 |
