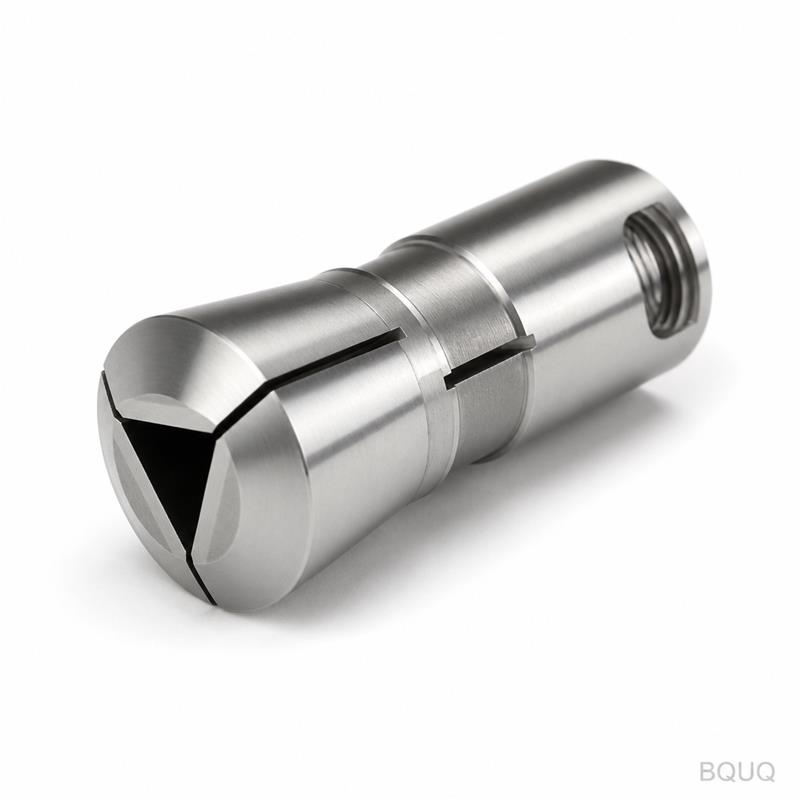

此夹头套装为您的自动车床主轴带来的优势 这是一套完整的CNC加工自动车床36型和46型夹头，专为瑞士型及滑动主轴箱车床中夹持棒料和预加工零件而设计。您将获得一套淬硬钢夹头，保证跳动≤0.005 mm TIR，硬度HRC 58-60，表面光洁度Ra 0.4 µm——这意味着在高速切削过程中，您的零件圆度保持在±0.003 mm以内。我们从东莞工厂发货，交期15天，每支夹头在出厂前均经过检验。 为什
这是一套完整的CNC加工自动车床36型和46型夹头，专为瑞士型及滑动主轴箱车床中夹持棒料和预加工零件而设计。您将获得一套淬硬钢夹头，保证跳动≤0.005 mm TIR，硬度HRC 58-60，表面光洁度Ra 0.4 µm——这意味着在高速切削过程中，您的零件圆度保持在±0.003 mm以内。我们从东莞工厂发货，交期15天，每支夹头在出厂前均经过检验。
36型和46型夹头采用锥形外廓设计，直接安装于主轴鼻端，无需单独的夹头体。这消除了ER夹头存在的中间夹持误差。锥角研磨至16°，公差±0.002 mm，使夹头围绕棒料均匀收缩。对于自动车床操作员而言，这意味着在啄钻过程中无棒料回推，成品外圆上无振动痕迹。我们采用线切割而非铣削加工槽缝，因此套装中全部10支夹头的槽宽一致，均为0.3 mm。
我们选用20CrMnTi合金钢，而非廉价的45#碳钢。毛坯经锻造后，在机加工前进行去应力处理。CNC车削和切槽后，我们对表面进行渗碳处理，深度为0.8-1.2 mm，工作表面淬火至HRC 58-60，而芯部保持HRC 30-35以确保韧性。这种组合提供了超过50,000次夹持循环的耐磨性，同时即使意外过度拧紧，夹头也不会开裂。我们还施加黑色氧化处理以防止储存期间生锈——这是潮湿气候下自动车床车间的标准做法。
CNC加工自动车床36/46型夹头套装系列中的每支夹头均单独检验，而非抽样测试。我们使用马波斯量仪测量鼻端和50 mm深度处的跳动——两者读数均须低于0.005 mm。硬度使用洛氏硬度计在圆周三个点进行验证。锥度使用校准环规检查。任何夹头不合格，将返回磨削工位，而非装箱。我们保留每批次的检验报告24个月，以便您将任何质量问题追溯到具体机床和操作员。
本系列涵盖36型和46型自动车床最常见的棒料直径。您可以选择整套购买或按单支尺寸购买。套装包括Ø3、Ø4、Ø5、Ø6、Ø8、Ø10、Ø12、Ø14、Ø16和Ø18 mm圆棒的夹头。对于六角或方棒料，我们可在5天内按您的图纸加工内孔。定制内孔深度可达60 mm。如果您加工Ø7.2 mm等特殊尺寸，只需发送图纸——在标准夹头体内进行内孔修改，我们不收取刀具费用。
| 规格 | 数值 |
|---|---|
| 夹头类型 | 自动车床36 / 46型 |
| 材料 | 20CrMnTi合金钢（锻造） |
| 硬度（表面） | HRC 58-60 |
| 硬度（芯部） | HRC 30-35 |
| 跳动（TIR） | ≤0.005 mm |
| 锥角公差 | ±0.002 mm（16°包含角） |
| 表面光洁度 | Ra 0.4 µm |
| 内孔公差 | +0.005 / -0.000 mm |
| 槽宽 | 0.3 mm ±0.05（线切割） |
| 标准套装尺寸 | Ø3, 4, 5, 6, 8, 10, 12, 14, 16, 18 mm |
| 交期 | 15天（标准套装），5天（定制内孔） |
| 最小起订量 | 无最小起订量——可购买1件或100件 |
当您在36型自动车床上从Ø6 mm棒料切换到Ø10 mm时，无需将卡盘从主轴上拆下。只需松开拉管，滑出旧夹头，然后从前方推入新夹头。这只需30秒换型，而颚式卡盘则需要15分钟。在5,000件零件的生产批次中，此套装在第一批即可收回成本。如果锥度匹配，夹头还可在36型和46型主轴之间互换——订购前请检查您的主轴图纸。
我们的东莞工厂运营CNC加工、冲压和弹簧生产线已有20年。对于此夹头套装，我们使用五轴加工中心加工本体，外圆磨床研磨锥度。每批次均附有首件检验报告（FAIR），包含三坐标测量数据。我们遵循ISO 9001程序，但真正的标准是我们自己的：任何未通过0.005 mm跳动测试的夹头一律拒收，即使这意味着报废整批热处理产品。这就是精密制造与在中国简单加工零件的区别。
没有最小起订量——您可以订购单支Ø6 mm夹头或完整的10件套装，单价保持不变。
可以，我们可在5天内在标准36/46夹头体内加工任何Ø3 mm至Ø20 mm的内孔，并保持相同的跳动公差。
每支夹头均使用马波斯量仪单独检验跳动、洛氏硬度计检验硬度、环规检验锥度——不进行批次抽样。
标准套装15天内发货；定制内孔增加5天。对于紧急订单，我们可加急至7天，需加收10%费用。
将您的主轴图纸或棒料直径清单发送给我们，我们将在12小时内确认与36/46型夹头系统的兼容性。我们将为您报价单价、交期和门到门运费。如需深入了解如何选择合适的刀具，请阅读我们的CNC刀具选择指南。如果您需要在订购前验证公差，我们的CNC加工公差指南说明了我们能在您的零件上实现的精度。发送邮件至sc@bquq.com、WhatsApp +86 13713157787，或直接上传您的图纸——我们回复固定报价，而非价格区间。
| 参数 | 能力范围 |
|---|---|
| 材料 | AL6061/7075, SUS303/304/316, 45#钢, T2铜, H59黄铜, POM, PEEK, 尼龙 |
| 公差 | ±0.005mm标准，±0.003mm可按需定制 |
| 设备 | 3/4/5轴CNC, 车铣复合, 瑞士型车床 |
| 表面处理 | 阳极氧化, 镀镍, 镀锌, 钝化, 喷砂, 抛光 |
| 尺寸范围 | 最大400 x 300 x 200 mm |
| 打样 | 72小时，样品无最小起订量 |
| 检测 | 每批次提供完整报告，可按需提供CMM数据 |
