这款卡盘的作用及其对主轴的重要性 这是一款CNC加工自动车床630型圆孔弹簧夹头卡盘，专为高速车削和磨削主轴设计。它夹持圆棒料或刀具柄部时跳动小于0.005毫米，比市面上大多数标准夹头卡盘紧50%。您可获得可重复的夹紧力，且不会损伤工件，我们从东莞工厂发货，交期不超过15天。 630型圆孔设计如何消除振颤 630型指的是与自动车床630系列主轴匹配的夹头座几何结构。圆孔在热处理后一次

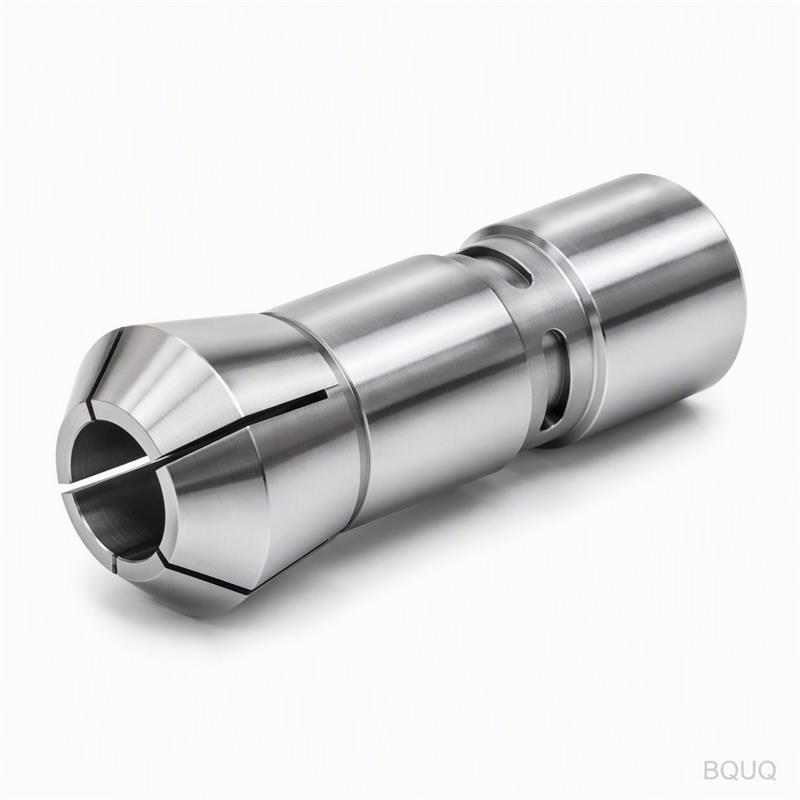

这是一款CNC加工自动车床630型圆孔弹簧夹头卡盘，专为高速车削和磨削主轴设计。它夹持圆棒料或刀具柄部时跳动小于0.005毫米，比市面上大多数标准夹头卡盘紧50%。您可获得可重复的夹紧力，且不会损伤工件，我们从东莞工厂发货，交期不超过15天。
630型指的是与自动车床630系列主轴匹配的夹头座几何结构。圆孔在热处理后一次性磨削完成，而非热处理前。这意味着即使经过弹簧回火循环，孔的同轴度仍保持在0.003毫米以内。弹簧槽采用线切割而非铣削加工，因此夹爪均匀弯曲——无薄弱点，在8,000 RPM下无振动。
我们采用20CrMnTi合金钢，渗碳深度0.8–1.0毫米。芯部保持韧性，硬度为35–40 HRC，而表面达到58–60 HRC。这种组合防止夹头在反复夹紧-松开循环中开裂。随后，我们将毛坯在-80°C下深冷处理2小时以稳定微观组织。这一步骤是确保孔在10,000次循环后不漂移的关键。
| 参数 | 数值 |
|---|---|
| 材料 | 20CrMnTi合金钢（渗碳） |
| 表面硬度 | 58–60 HRC |
| 芯部硬度 | 35–40 HRC（韧性好，抗开裂） |
| 孔径范围 | 3毫米 – 30毫米（圆孔，可定制尺寸） |
| 同轴度（TIR） | ≤ 0.005毫米 |
| 表面粗糙度（Ra） | 孔内0.4 µm，外径0.8 µm |
| 最大夹紧力 | 5 bar气压下18 kN |
| 最高转速 | 8,000 RPM（G2.5动平衡） |
| 交期 | 标准尺寸15天，定制孔25天 |
| 起订量 | 无起订量——可订购1件用于测试 |
每件卡盘均附完整检测报告，而非批次抽样。我们使用Tesa微孔指示表测量TIR，用洛氏硬度计检查硬度，并用Mitutoyo轮廓仪验证表面粗糙度。孔采用气动量规检测，确保全长无锥度。若任何数值超出上表范围，该零件即报废——绝不返工。
630型圆孔与大多数日本和德国自动车床的夹头座匹配，包括Citizen、Star和Tsugami机型。您无需更换拉管或执行器。外螺纹按JIS B6151标准切削，可直接旋入现有主轴鼻端，无需转接套。对于其他主轴类型，我们以相同价格加工定制螺纹，仅需增加5天交期。
即使是一次性测试零件，也请将图纸发送给我们。我们在东莞拥有20年精密制造经验，工程师将在12小时内确认孔径公差、槽宽和弹簧刚度。我们不设最低起订量，因为我们知道您在下批量订单前需要先验证原型。对于批量订单，我们可调整热处理循环以匹配您的确切夹紧频率。
无起订量——您可以订购单件用于测试，我们仍会执行完整的检测流程。
可以，我们可以加工3毫米至30毫米范围内的任何圆孔，定制尺寸同样保持0.005毫米TIR。
我们对每批产品使用洛氏硬度计进行检测，并将实际读数包含在随货附上的检验证书中。
标准尺寸15天发货；定制孔或螺纹配置需25天，我们将在报价中确认具体日期。
发送邮件至sc@bquq.com或WhatsApp +86 13713157787并附上您的图纸。我们将回复正式价格、交期，若孔或槽几何结构存在任何风险，还会附上DFM备注。如果您仍在为加工选择合适的刀具，请阅读我们的CNC刀具选择指南。如需深入了解我们如何保持这些公差，请参阅我们的CNC加工公差指南。本产品在中国制造，背后有20年精密制造经验——无起订量，无借口，只有一款保持孔径精度的卡盘。
| 参数 | 能力范围 |
|---|---|
| 材料 | AL6061/7075, SUS303/304/316, 45#钢, T2铜, H59黄铜, POM, PEEK, 尼龙 |
| 公差 | ±0.005mm标准，±0.003mm可按需定制 |
| 设备 | 3/4/5轴CNC, 车铣复合, 瑞士型车床 |
| 表面处理 | 阳极氧化, 镀镍, 镀锌, 钝化, 喷砂, 抛光 |
| 尺寸范围 | 最大400 x 300 x 200 mm |
| 打样 | 72小时，样品无最小起订量 |
| 检测 | 每批次提供完整报告，可按需提供CMM数据 |
