为何这款卡盘能在刀具跳动发生前将其消除 这是一款CNC加工卡盘系列三爪夹头卡盘CNC，适用于夹持Ø1.0 mm至Ø32.0 mm的柄部刀具。其核心优势在于可重复的同心度：在距鼻端4倍刀具直径处，TIR≤0.005 mm。这意味着更少的丝锥断裂、更光滑的孔壁以及更长的刀具寿命。我们通过一次装夹完成主体加工，使内孔与锥度在几何上相互锁定，无重复装夹，无累积误差。 ER夹头卡盘如何无变形夹持刀具 ER
这是一款CNC加工卡盘系列三爪夹头卡盘CNC，适用于夹持Ø1.0 mm至Ø32.0 mm的柄部刀具。其核心优势在于可重复的同心度：在距鼻端4倍刀具直径处，TIR≤0.005 mm。这意味着更少的丝锥断裂、更光滑的孔壁以及更长的刀具寿命。我们通过一次装夹完成主体加工，使内孔与锥度在几何上相互锁定，无重复装夹，无累积误差。
ER系统采用开槽夹头，沿径向而非轴向压缩。精密磨削的锥面（16°包含角）迫使夹头围绕刀柄均匀闭合。与三爪涡旋卡盘不同，没有可磨损或移位的活动卡爪。夹紧力分布在8至12个接触槽上，可对Ø10.0 mm刀柄施加超过2,800 N的径向力。这就是我们的卡盘即使在10,000次循环后仍能无间隙夹持DIN 6499 ER32夹头的原因。对于重切削，我们提供带淬硬钢卡爪的三爪夹头卡盘变体，但ER版本仍是高达20,000 RPM高速主轴的标准选择。
卡盘主体采用42CrMo4（AISI 4140），夹头螺母采用20CrMnTi。主体经正火处理后淬硬至HRC 58-62。我们不仅限于表面处理——芯部硬度保持在HRC 45以上，以抵抗反复夹紧下的变形。锥面在热处理后磨削，而非热处理前，这是保持锥体0.002 mm轮廓公差的唯一方法。夹头本身采用65Mn弹簧钢制造，淬硬至HRC 44-48，并使用0.3 mm线切割开槽。每只卡盘均经发黑处理，以抵抗切削液腐蚀。对于不锈钢或医疗环境，我们提供化学镀镍，订单超过50件时免费。
| 规格 | 数值 |
|---|---|
| 类型 | ER夹头卡盘（ER16 / ER20 / ER25 / ER32 / ER40） |
| 柄部直径 | Ø16 / Ø20 / Ø25 / Ø32 / Ø40 mm（直柄或BT/HSK） |
| 夹头范围 | Ø1.0 – Ø26.0 mm（取决于ER规格） |
| 主体材料 | 42CrMo4（AISI 4140） |
| 夹头材料 | 65Mn弹簧钢 |
| 硬度（主体） | HRC 58-62 |
| 跳动（TIR） | 距鼻端4×D处≤0.005 mm |
| 表面粗糙度 | 锥面Ra 0.4 μm，外径Ra 0.8 μm |
| 锥度精度 | AT3，符合DIN 6499 |
| 平衡等级 | G2.5 @ 20,000 RPM（可选G1.0） |
| 交期 | 标准15天，定制25天 |
| 起订量 | 无起订量——1件即可 |
我们对每只卡盘进行三项检查，而非批次抽检。首先，使用气动量仪测量锥角——16°00' ± 2'。其次，安装一根测试棒（Ø10.0 mm，长100 mm），分别测量鼻端和距鼻端40 mm处的跳动，数值必须分别低于0.005 mm和0.008 mm。第三，使用预设扭矩扳手测试夹紧扭矩，验证螺母旋转顺畅且无拉伤。每只卡盘在主体上激光刻印序列号，检验报告保存10年。如需，我们随货发送实际测量值的PDF文件。这是我们精密制造生产线的标准流程，而非附加服务。
标准钻夹头使用三个独立移动的卡爪，因此随着卡爪磨损，夹持点会偏移。夹头卡盘使用弹簧夹头，作为整体膨胀和收缩。结果是：从第一件到第一万件，跳动始终保持恒定。对于钻孔、铰孔和轻铣削，我们推荐ER型。对于重型车削或拉削，三爪夹头卡盘变体可提供3倍以上的轴向夹持力。本系列两种类型均有供应。您指定柄部类型（直柄、BT30、BT40、HSK63A），我们加工后端以匹配您的主轴。如果您不确定哪种类型适合您的加工，请阅读我们的CNC刀具选择指南，了解夹持机构的并排对比。

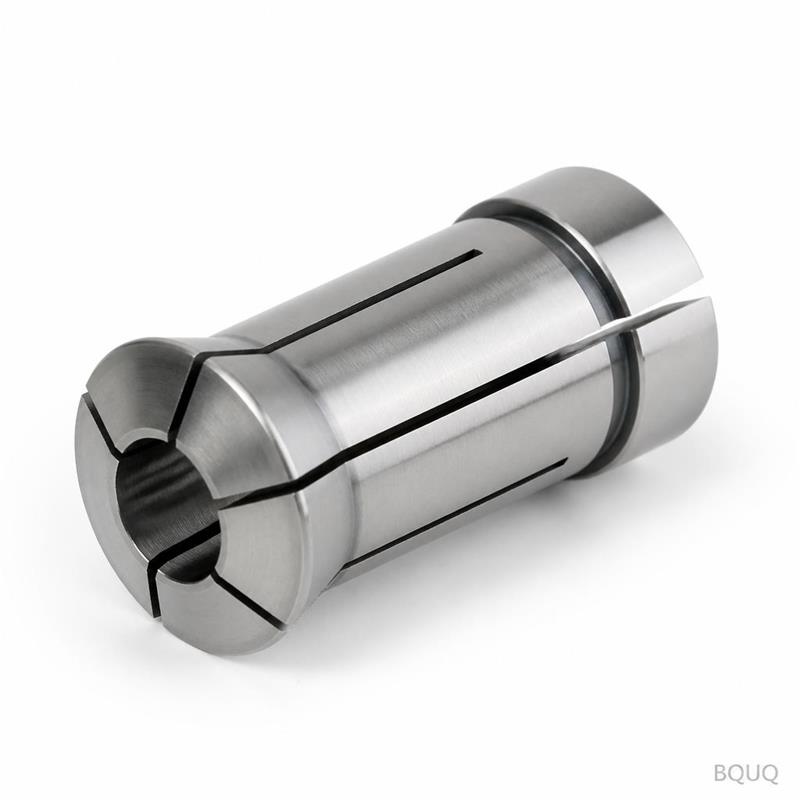

标准卡盘按ISO 10897公差磨削。但我们经常加工定制版本：用于深腔铣削的加长颈部、用于小型主轴的小径柄部，以及带内部M6螺纹的贯穿冷却孔（最高70 bar），用于安装冷却喷嘴。我们还提供用于回拉式夹头的特殊版本，夹头座入30°内锥。定制选项的最低订购量仅为一件，因为这是中国制造——但我们不是大批量生产线。我们的CNC加工单元每周处理30种不同的卡盘变体。将您的图纸发送给我们，注明柄部直径、总长度和夹头规格，我们将在12小时内确认几何尺寸。关于柄部配合的公差限制，请在致电前查阅我们的CNC加工公差指南。
每只卡盘用VCI防锈纸包裹，然后密封在带泡沫内衬的塑料盒中。单件通过DHL或FedEx发货（3-5天），批量订单通过海运（20-25天）。外箱为5层瓦楞纸箱，抗压测试等级为12 kg/cm²。订单超过10件时，我们分装为独立盒子，防止运输过程中金属间接触。每批货物均包含检验证书、所用跳动量具的校准报告，以及带有HS编码（8466.93）的装箱单。如果您在欧盟或美国，我们提供原产地证书以减免关税。
无起订量——我们接受单件用于打样，10件时单价约降18%，50件时降30%。
可以，我们磨削从BT30到HSK100的任何锥度，包括Capto C3-C8，定制磨削增加3天交期。
我们使用大理石底座、0.001 mm千分表和认证测试棒；测量值记录并随产品发货。
图纸确认后15天，若接受我们的标准库存尺寸则为10天——并通过空运送达您手中。
将您的柄部类型、夹头规格和所需跳动发送给我们。我们将回复确定价格、确认交期以及卡盘的3D PDF文件。无模糊估算——您在12小时内获得固定报价。发送邮件至sc@bquq.com或WhatsApp +86 13713157787。如有图纸，请直接附上。如果只有主轴目录页，拍照发送即可。我们将匹配尺寸，并在您批量下单前发送试制样品。这是来自东莞一家拥有20年历史的工厂的精密制造，随时应对您最严苛的主轴需求。
| 参数 | 能力范围 |
|---|---|
| 材料 | AL6061/7075, SUS303/304/316, 45#钢, T2铜, H59黄铜, POM, PEEK, 尼龙 |
| 公差 | ±0.005mm标准，±0.003mm可按需定制 |
| 设备 | 3/4/5轴CNC, 车铣复合, 瑞士型车床 |
| 表面处理 | 阳极氧化, 镀镍, 镀锌, 钝化, 喷砂, 抛光 |
| 尺寸范围 | 最大400 x 300 x 200 mm |
| 打样 | 72小时，样品无最小起订量 |
| 检测 | 每批次提供完整报告，可按需提供CMM数据 |
