悬架与运动系统中的弹簧：设计基础
简短回答：设计悬架或运动弹簧时，首先确定五个数值——安装长度、负载长度、该长度下的载荷、最大行程和循环寿命。弹簧刚度 k (N/mm) = ΔF/Δx，刚度与线径的四次方成正比，因此线径变化 10% 会使刚度变化约 46%。典型悬架弹簧刚度为 20–120 N/mm，预紧量为 15–35%；运动控制弹簧通常低于 5 N/mm。原型制作需 2–5 天，然后在发布前进行 10^5–10^6 次循环验证。BQUQ 在 12 个工作小时内提供定制弹簧报价。
悬架弹簧和运动控制弹簧在图纸上看起来相似，但在使用中表现截然不同。一种吸收道路或机器冲击，必须承受数百万次循环而不下垂。另一种用于定位机构、保持预紧或使杠杆复位，通常更关注重复性而非能量存储。正确掌握设计基础——刚度、预紧、行程、材料和疲劳——是区分能坚持整个保修期的弹簧和现场失效弹簧的关键。
本指南涵盖了在发送询价单之前重要的工程决策，并提供了您实际需要的数值。
悬架弹簧在运动系统中实际起什么作用？
悬架或运动系统中的弹簧执行以下四项任务中的一项或多项：
1. 承载——在指定高度支撑静态质量（车辆角重、机器头、平衡配重）。
2. 能量存储与回弹——吸收冲击并在受控距离内释放。
3. 预紧与间隙控制——保持配合零件接触，使机构不会发出嘎嘎声或失去位置。
4. 频率调谐——设定质量-弹簧系统的固有频率，使其远离电机、道路或泵的激励频率。
大多数实际设计同时完成其中两到三项。这就是为什么第一步从来不是“选一个弹簧”——而是写下两个关键工作点（安装（预紧）长度和设计负载长度）的载荷-挠度要求。
必须定义的两个工作点
| 参数 | 符号 | 典型悬架值 | 典型运动控制值 |
|---|---|---|---|
| 自由长度 | L0 | 180–400 mm | 15–80 mm |
| 安装长度 | L1 | L0 的 70–85% | L0 的 80–95% |
| 负载长度 | L2 | L0 的 45–65% | L0 的 60–85% |
| 弹簧刚度 | k | 20–120 N/mm | 0.2–5 N/mm |
| 循环寿命目标 | N | 10^5–10^6 | 10^6–10^7 |
这些范围是指示性的，不是规格——轻型拖车悬架和重型卡车车桥处于不同的世界。但表格的结构是关键：如果您无法填写 L1、L2 以及每个点的载荷，任何弹簧供应商都无法准确报价，您得到的任何报价都是猜测。
如何计算悬架应用的弹簧刚度？
基本关系很简单：
k = ΔF / Δx
其中 k 是刚度，单位为 N/mm，ΔF 是力的变化，单位为牛顿，Δx 是挠度的变化，单位为毫米。如果您的悬架角在设计载荷下需要 2,400 N，在安装预紧下需要 1,500 N，且这两个状态之间的行程为 40 mm，则：
k = (2400 − 1500) / 40 = 22.5 N/mm
这就是您的目标刚度。设计中的其他所有内容——线径、圈数、中径——都是为了在适合您空间的同时达到这个数值。
刚度公式以及为什么线径起主导作用
对于圆线螺旋压缩弹簧：
k = (G · d⁴) / (8 · D³ · n)
- G = 剪切模量（碳钢为 79,000 N/mm²，不锈钢为 69,000 N/mm²）
- d = 线径 (mm)
- D = 平均线圈直径 (mm)
- n = 有效圈数
线径的四次方项是弹簧设计中最重要的一个事实。这意味着小的几何变化会产生大的刚度变化：
| 变化 | 对刚度的影响 |
|---|---|
| 线径 +10% | +46% |
| 线径 −10% | −34% |
| 中径 +10% | −25% |
| 有效圈数 +1 | 刚度按比例下降 (n+1)/n |
这就是为什么“只是加厚 0.2 mm”从来不是一个小改动，也是为什么成形过程中的回弹补偿很重要。这也是为什么能够严格控制线径公差和精确控制圈数的供应商比报价便宜 5% 的供应商更有价值。
如果您正在处理刚度和几何形状的权衡，我们的铬硅弹簧钢笔记涵盖了同一问题的材料方面。
预紧、行程以及为什么密实高度是硬限制
预紧是弹簧在安装长度下已经存在的力。它很重要，因为：
- 它保持弹簧就位，防止在交变载荷下发出嘎嘎声或抬起。
- 它决定了系统的静态位置——行驶高度、机构静止位置。
- 它在任何动态事件发生之前消耗了弹簧可用行程的一部分。
硬约束是密实高度：所有线圈接触时的弹簧长度。您的最大压缩长度必须保持在密实高度以上并留有余量，悬架工作通常为行程的 15–20%，轻型运动控制为 10%。线圈并紧不是软失效——它会将载荷直接传递到弹簧座，通常会损坏弹簧或壳体。
行程预算示例
| 阶段 | 长度 (mm) | 力 (N) | 备注 |
|---|---|---|---|
| 自由 | 250 | 0 | 仅供参考 |
| 安装 | 200 | 1,125 | 在 22.5 N/mm 下预紧 50 mm |
| 静态负载 | 160 | 2,025 | 正常工作位置 |
| 最大压缩 | 120 | 2,925 | 全压缩 / 行程末端 |
| 密实高度 | 100 | — | 在使用中不得达到 |
这里弹簧从安装到密实有 80 mm 的可用行程，设计使用了其中的 80 mm。这太紧了。更好的设计要么降低刚度、增加自由长度，要么接受更高的封装，使密实高度余量在 20 mm 或以上。
哪种弹簧类型适合哪种运动功能？
三大类弹簧涵盖了大多数悬架和运动工作，每类都有其自然应用。
| 类型 | 载荷方向 | 典型用途 | 关键设计约束 |
|---|---|---|---|
| 压缩弹簧 | 推 / 轴向 | 车辆悬架、模具弹簧、平衡配重、阀门复位 | 密实高度和屈曲 |

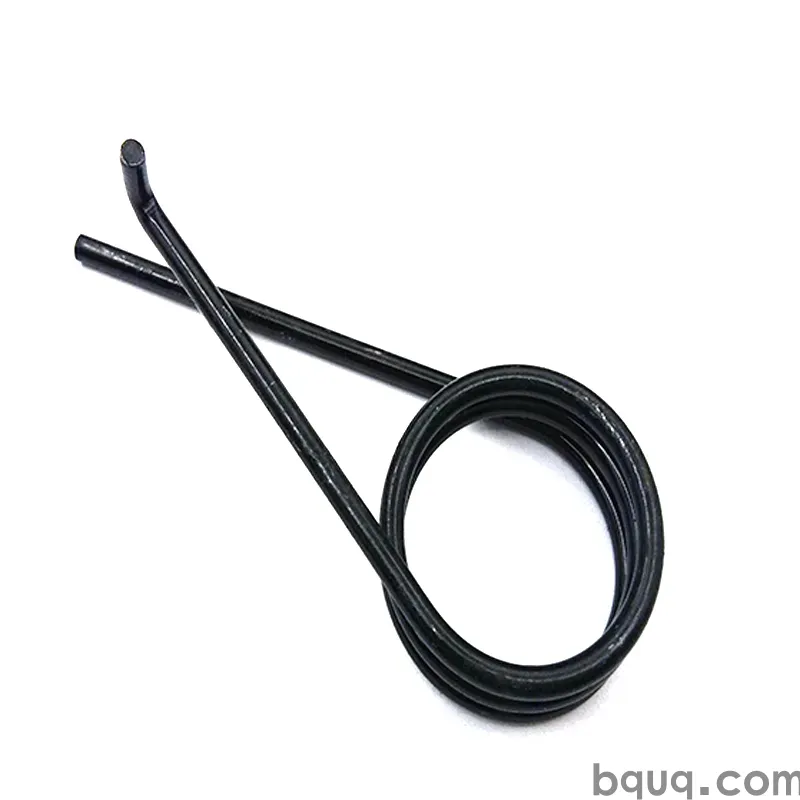

| 扭转弹簧 | 旋转扭矩 | 铰链、杠杆、盖子复位、踏板复位 | 支腿几何形状和主体间隙 |
| 拉伸弹簧 | 拉 / 轴向 | 张紧器、牵开器、闭门器、电缆复位 | 钩应力集中和初始张力 |
另外两个考虑因素贯穿所有三种类型：
屈曲。自由长度超过其平均直径约 2.6 倍的压缩弹簧，如果没有导向，可能会侧向屈曲。长悬架弹簧几乎总是安装在减震器杆上或座在凹槽中，正是因为这个原因。
喘振和共振。弹簧是一个分布质量-弹簧系统，而不是纯弹簧。在某些频率下，波运动沿线圈传播，会显著放大应力。如果您的系统有已知的激励频率——电机 RPM、道路输入、泵脉冲——请将其与弹簧的固有频率进行对比。我们关于弹簧共振和喘振的文章详细介绍了计算方法。
悬架和运动弹簧的材料选择
材料选择对疲劳寿命、腐蚀行为和成本的影响比任何其他单一决策都大。
| 材料 | 剪切模量 (N/mm²) | 最高使用温度 | 疲劳 | 耐腐蚀性 | 相对成本 |
|---|---|---|---|---|---|
| 琴钢丝 (ASTM A228) | 79,000 | ~120 °C | 优秀 | 差 | 低 |
| 油回火碳钢 | 79,000 | ~150 °C | 很好 | 差 | 低 |
| 铬硅钢 | 79,000 | ~220 °C | 优秀 | 差 | 中 |
| 302 / 304 不锈钢 | 69,000 | ~250 °C | 好 | 很好 | 中 |
| 17-7PH 不锈钢 | 76,000 | ~315 °C | 优秀 | 很好 | 高 |
| 磷青铜 | 43,000 | ~120 °C | 一般 | 优秀 | 中 |
| Inconel / Hastelloy | 66,000 | 400 °C+ | 优秀 | 优秀 | 非常高 |
对于悬架工作，铬硅钢是高循环、高应力应用的默认选择，因为它具有抗疲劳性和在高温下抗下垂性。对于潮湿或冲洗环境中的运动控制，302 或 304 不锈钢通常是实用答案。对于高温或高腐蚀性工况，镍合金就派上用场了——如果您在该范围内工作，请参阅我们对哈氏合金和因科镍合金弹簧的比较。
一个注意事项：从碳钢切换到不锈钢以“增加耐腐蚀性”会使 G 降低约 13%，从而使刚度降低相同比例。您需要重新调整几何形状，而不仅仅是更换材料。
应力、永久变形和疲劳
设计应力应低于材料在所需循环次数下的许用值。对于动态服务中的压缩弹簧，粗略规则如下：
- 10^5 次循环：最高约抗拉强度的 45%
- 10^6 次循环：最高约抗拉强度的 38%
- 10^7 次循环：最高约抗拉强度的 32%
这些是用于初步选型的指示性百分比，不能替代针对您特定几何形状和表面条件的验证疲劳数据。表面质量极其重要——高应力线圈上的划痕或腐蚀坑是裂纹萌生点。喷丸处理使表面处于压缩状态，是延长疲劳寿命最便宜的方法之一，也是汽车悬架弹簧的标准做法。
预压（立定处理）是另一个标准步骤。弹簧在制造过程中被压缩超过密实高度一次，以便前几次循环的塑性变形发生在工厂，而不是在您的装配中。如果没有它，悬架弹簧可能会在使用的头几个小时内损失几毫米的自由长度。
公差、测试以及图纸上应规定的内容
弹簧的规格制定看似简单实则困难。一张写着“压缩弹簧，自由长度 250 mm”的图纸会得到一些东西，但可能不是您需要的。
图纸最低内容
- 线径和公差
- 外径或内径（说明是哪个，以及公差）
- 自由长度和公差
- 总圈数和有效圈数
- 刚度 (N/mm) 及其测量时的挠度范围
- 在一个或两个指定长度下的载荷——这是最有用的单项检查
- 端部条件（闭合、闭合磨平、开口）
- 旋向（如相关）
- 材料规格和任何表面处理（电镀、涂层、喷丸）
- 扭转弹簧的旋转方向
能发现实际问题的检验点
| 检查 | 方法 | 重要性 |
|---|---|---|
| 安装长度下的载荷 | 固定挠度下的测力传感器 | 同时发现刚度和自由长度误差 |
| 自由长度 | 光学或接触式 | 检测永久变形和卷制漂移 |
| 垂直度 | 直角尺和塞尺 | 防止侧向载荷和屈曲 |
| 线径 | 千分尺 | 对刚度的四次方影响 |
| 表面状况 | 10 倍放大目视 | 裂纹萌生点 |
| 圈数 | 目视 / 光学 | 刚度和密实高度 |
请注意，载荷-长度测试比单独的自由长度测试提供的信息多得多。两个弹簧可以具有相同的自由长度但刚度不同，只有载荷测试才能揭示这一点。长度公差值得详细了解——我们关于弹簧长度公差的文章解释了它如何在堆叠中与刚度公差相互作用。
原型、验证，然后规模化
新悬架或运动弹簧的实用顺序：
1. 定义两个工作点和循环寿命目标。
2. 使用刚度公式确定几何尺寸，然后检查密实高度和屈曲。
3. 根据环境、温度和疲劳目标选择材料。
4. 原型制作——小批量生产快速且成本低廉，足以并排测试两到三种刚度变体。参见弹簧原型和小批量生产。
5. 在代表性载荷和循环次数下进行验证，并测量前 100 次循环后的永久变形。
6. 发布，以安装长度下的载荷作为验收标准，而不仅仅是自由长度。
BQUQ 在东莞一家工厂运行四条生产线，涵盖 CNC 加工至 ±0.005 mm、金属冲压、定制弹簧和散热器，因此需要匹配座、保持架或热处理外壳的弹簧可以一起采购，而不是在三个供应商之间协调。灵活的 MOQ 意味着 50 件原型运行和 50,000 件生产运行来自同一工艺。报价在 12 个工作小时内发出。
常见问题解答
问：如何计算我需要的弹簧刚度？
答：将两个工作点之间的载荷变化除以挠度变化：k = ΔF/Δx。如果弹簧在设计载荷下必须承载 2,400 N，在安装预紧下承载 1,500 N，行程为 40 mm，则所需刚度为 22.5 N/mm。然后确定线径、平均直径和有效圈数，以在遵守密实高度和屈曲限制的同时达到该刚度。
问：悬架弹簧的典型预紧是多少？
答：对于车辆和机器悬架，预紧通常为总设计载荷的 15–35%，这使弹簧在交变载荷下保持就位并设定静态行驶高度。轻型运动控制弹簧通常使用更高的预紧百分比——30–50%——因为它们的主要工作是保持机构位置，而不是吸收大的动态行程。
问：不锈钢是好的悬架弹簧材料吗？
答：这取决于环境。不锈钢耐腐蚀性好，但其剪切模量比碳钢低约 13%，因此除非重新调整几何形状，否则刚度会下降。在高应力下，其疲劳强度也低于铬硅钢。在中等应力的潮湿、冲洗或轻度腐蚀工况下使用不锈钢；对于高循环、高应力悬架工作，使用铬硅钢。
问：为什么我的弹簧安装后长度减少了？
答：这是永久变形，由前几次循环中的应力松弛和局部屈服引起。在未处理的弹簧中是正常的，通常为自由长度的 1–3%。工厂预压（立定处理）将弹簧压缩超过密实高度一次，以便永久变形在交付前发生。如果永久变形在第一百次循环后继续，您的设计应力可能太高了。
问：悬架弹簧应能承受多少次循环？
答：汽车悬架弹簧通常在代表性载荷下验证 10^5–10^6 次循环，而工业运动控制弹簧通常目标为 10^6–10^7 次。要达到更高的数字，请将设计应力保持在抗拉强度的约 32–38% 以下，指定喷丸处理，并控制表面光洁度——凹坑和划痕是疲劳裂纹的起点。
