无需模具的弹簧原型与小批量生产

简短回答：大多数压缩弹簧、拉伸弹簧和扭转弹簧根本不需要硬模具。它们由线材在CNC卷簧机和凸轮驱动成型机上成型，因此原型只是1到50件的短批量生产。您支付的是线材、调试时间和检验费用——而不是模具费用。在BQUQ，无需模具的弹簧原型通常在图纸批准后5-10个工作日内发货，报价在12个工作小时内返回。只有当您需要冲压平弹簧、弹簧夹或成型带材轮廓时，才真正需要模具，因为那时确实需要落料或弯曲模具。对于圆线弹簧，“模具成本”通常为零。

为什么大多数弹簧本质上无需模具

来自注塑或压铸行业的采购人员会认为每个新零件都需要从模具开始。弹簧则不同。螺旋压缩弹簧是一段线材绕成螺旋；这里的“模具”是机器程序、送料轮、螺距工具和卷绕点。更改程序，就更改了弹簧。

这对原型项目有三个实际影响：

调试是时间，不是资本。您支付的是操作员调整螺距、直径和自由长度的时间——而不是加工模具块。
迭代成本低。如果您的第一个原型刚度高了8%，下一次修订只需更改程序并重新切割线材长度。
小批量可行。25件的订单是正当订单，而不是麻烦，因为没有模具摊销需要分摊到产量上。

模具出现在哪里：平弹簧、弹簧夹、冲压接触件，以及任何由带材而非圆线成型的弹簧。这些需要落料或级进模具，成本是真实的。如果您的设计是圆线，通常可以完全跳过模具的讨论。

哪些弹簧类型可以无需模具制作原型？

这是首先要解决的问题，因为它决定了您在发送图纸之前的成本结构。

弹簧类型	原型需要模具吗？	典型原型方法	备注
压缩（圆线）	否	CNC卷簧机，2-4轴	螺距、端部和刚度由程序设定
拉伸（圆线）	否	CNC卷簧机 + 钩环成型	钩环几何形状是主要变量
扭转（圆线）	否	CNC卷簧机 + 腿成型	腿角度和弯曲半径在机器上设定

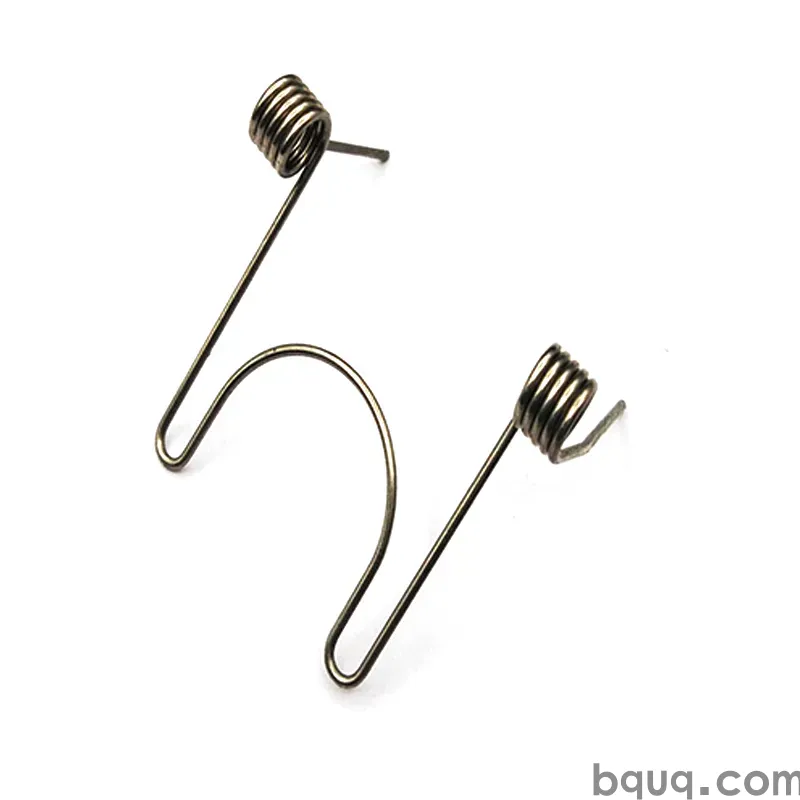

双扭转/双体	否	CNC卷簧机，多步骤	调试时间更长，仍无需模具
锥形/桶形压缩	否	可变螺距CNC卷簧机	适用于低压实高度
平弹簧/板弹簧	通常需要	激光切割或冲压坯料	小批量激光切割可避免模具
弹簧夹/冲压接触件	批量需要	级进模具	原型可激光切割或线切割
线成型（非螺旋）	有时需要	CNC线成型机	复杂3D形状可能需要夹具

模式很清晰：如果弹簧是通过绕线制成的，您就处于无需模具的领域。如果是通过切割和弯曲带材制成的，则不是——尽管激光切割和线切割可以弥补1-100件原型数量的差距。

什么真正影响原型交期和成本

没有模具，您的交期主要由四件事决定。了解它们可以让您压缩时间表。

1. 线材可用性

标准弹簧钢——琴钢丝、油回火、302/304不锈钢、17-7PH——通常有常见直径的库存。特殊合金如Inconel或Hastelloy通常需要订购，这可能增加一到三周。如果您的原型交期紧迫，请询问合金是硬性要求还是偏好。

2. 调试复杂性

一个简单的压缩弹簧，闭合并磨平端部，可能需要30-60分钟的调试。一个具有特定腿角度的双扭转弹簧，或具有紧索引和高刚度的弹簧，可能需要几个小时。调试是25件订单中最大的单项——这就是为什么同一零件的第二次订单会便宜得多。

3. 端部和特征几何形状

闭合端、磨平端、钩环、环、缩小端和腿弯曲都会增加工序。每个工序都是单独的调试步骤。两端磨平的弹簧比闭合未磨平的弹簧原型成本更高，即使线材相同。

4. 检验和文档

如果您需要在多个挠度下进行负载测试、刚度曲线或尺寸报告，那是工程时间。对于设计验证构建是值得的；对于配合检查通常不必要。

成本驱动因素	低	中	高
线材类型	琴钢丝，302不锈钢	油回火，17-7PH	Inconel，Hastelloy，钛
调试时间	0.5-1小时	1-3小时	3-8小时
端部配置	闭合，未磨平	闭合并磨平	钩环、环、定制腿
检验	尺寸检查	单点负载	完整刚度曲线 + 报告
数量	1-10	10-50	50-500

将表格视为指示性区间结构，而非价格表。有用的结论是，在原型阶段，数量是最不重要的驱动因素——几何形状和合金重要得多。

如何编写能快速获得报价的原型弹簧图纸

清晰的图纸是12小时报价和三天邮件往来之间的区别。在图纸或询价单中包括以下内容：

1. 线径及公差（例如1.20 mm ±0.02）

2. 外径或内径——指定哪一个，以及公差

3. 自由长度及公差

4. 总圈数和有效圈数，或压实高度

5. 端部类型——闭合、闭合并磨平、开放、双闭合

6. 旋向——除非另有说明，否则为右旋

7. 材料及任何表面处理（钝化、电镀、喷丸）

8. 指定挠度下的负载，或目标刚度

9. 最高工作温度和环境，如果相关

10. 年用量或原型数量，明确分开

如果您还不知道刚度，没关系——发送包络（可用空间）、需要承载的负载和挠度范围。弹簧工程师可以提出几何形状。如果您仍在设计之间选择，拉伸弹簧端部类型中的比较是了解钩环几何形状如何改变应力集中和安装长度的有用参考。

关于公差的说明

对于圆线弹簧，±0.005 mm是CNC加工公差，不是弹簧公差——弹簧公差由线径、索引和卷绕重复性决定。对于控制良好的工艺，自由长度的实际原型公差通常为±1-2%，负载通常在参考挠度下指定为±10%。进一步收紧是可能的，但会牺牲良率。如果负载精度对您的装配至关重要，请明确说明，而不是收紧图纸上的每个尺寸——然后工程师可以将控制重点放在关键之处。

原型 vs. 小批量 vs. 量产：有什么变化

对于圆线弹簧，10件和10,000件之间的制造方法几乎没有变化。变化的是过程控制。

阶段	数量（典型）	方法	控制重点
原型	1-50	CNC卷簧机，手动调试	几何形状和配合
小批量	50-5,000	CNC卷簧机，半自动	刚度一致性，首件
量产	5,000+	CNC卷簧机或凸轮成型机，自动化	负载SPC，Cpk，批次可追溯性

这就是为什么弹簧原型是量产的真正预览：线材路径相同，因此您在原型上测量的机械行为会延续。对于原型是机加工而量产件是模制的工艺，情况并非如此。

如果您的产量最终证明需要凸轮驱动成型机以提高速度，弹簧几何形状通常保持不变——您购买的是周期时间，而不是不同的零件。

测试您的原型：测量什么以及为什么

配合的原型不一定是能工作的原型。两个测量可以捕捉大多数问题：

安装高度下的负载。这是您的装配实际感受到的数值。在弹簧在使用中看到的挠度下，在负载测试仪上测量它，而不是在某个任意点。
刚度（N/mm）。刚度告诉您弹簧在整个行程中的行为，它是揭示您的线径和有效圈数是否正确的数值。弹簧刚度与负载中描述了一种快速方法——当您的机构行程较长时，两者之间的差异很重要。

对于关键应用，增加疲劳检查和永久变形/松弛检查。在高温或快速循环下工作的弹簧可能需要喷丸或应力消除定型，这是正常的小批量工序，不是特殊项目。

如果您的原型用于电子应用——接触负载、天线线圈、电池接触——负载窗口通常很窄，测量方法与弹簧本身一样重要。弹簧负载测试涵盖了夹具和挠度控制，以便您的数据在原型和生产批次之间具有可比性。

增加弹簧原型成本的常见错误

过度指定公差。当±1 mm足够时，自由长度±0.1 mm会使调试工作量加倍，而功能上没有增益。

在项目中途更改材料。在第一个原型之后从琴钢丝切换到不锈钢会改变刚度、腐蚀行为，有时还会改变卷绕调试。尽早决定。

忘记环境。如果弹簧暴露在潮湿、盐雾或清洁循环中，请在原型上指定不锈钢或涂层——而不是在设计冻结之后。耐腐蚀性是材料决定，不是表面处理的事后考虑。

过早要求模具。如果您的设计是圆线，原型或小批量不需要模具。在预算之前询问。

发送没有公差的STEP文件。CAD几何定义标称值；它不定义什么是可接受的。始终将模型与公差表配对。

为什么从工厂而非分销商采购原型

分销商从目录报价并向工厂订货。对于原型，这增加了一层延迟，并剥夺了您向实际运行机器的人提问的能力。直接从制造商采购意味着：

调试问题由进行调试的人员回答
可以根据实际机器能力讨论设计变更
原型和量产来自同一工艺，因此放大是可预测的
灵活的最小起订量——20件的原型订单是正常订单

BQUQ在东莞一家工厂运行四条生产线，涵盖CNC加工、金属冲压、定制弹簧和散热器，通过ISO9001认证。当您的原型不仅仅是弹簧时，这种组合很重要——例如，一个弹簧嵌入机加工凹槽，或一个弹簧夹与冲压支架配对。将两种工艺集中在一个屋檐下，消除了供应商之间的公差累积争论。查看压缩弹簧系列 /compression-springs/ 和扭转设计 /torsion-springs/；带定制钩环的拉伸弹簧在 /extension-custom-springs/。

常见问题

问：我需要为弹簧原型支付模具费吗？

答：对于圆线压缩、拉伸和扭转弹簧，不需要。它们是在CNC卷簧机上成型的，几何形状存在于机器程序中，因此原型只是短批量生产。模具仅适用于平弹簧、弹簧夹和冲压带材零件，这些确实需要落料或弯曲模具。激光切割或线切割可以在没有模具的情况下覆盖这些零件的原型数量。

问：定制弹簧原型的最小起订量是多少？

答：最小起订量灵活——对于圆线弹簧，单件或20件验证构建是正常订单。因为没有模具需要摊销，低量经济可行；您支付的是线材、调试时间和检验，而不是模具。较大的原型批次50-200件通常每件价值更高，因为调试分摊得更广。

问：弹簧原型需要多长时间？

答：通常在线材有库存的情况下，图纸批准后5-10个工作日，报价在12个工作小时内返回。如果直径不在货架上，Inconel或Hastelloy等特殊合金可能增加一到三周。复杂几何形状——双扭转体、多个腿弯曲或需要迭代的严格负载窗口——也会延长交期。

问：我可以获得原型弹簧的负载测试吗？

答：可以。指定挠度下的负载、弹簧刚度和自由长度都可以测量和报告。对于设计验证，整个工作行程的刚度曲线比单点更有用，因为它显示了整个行程中的行为。在询价单上指定您关心的挠度点，以便测试夹具第一次就正确设置。

问：我的原型弹簧在量产中表现会一样吗？

答：对于圆线弹簧，是的——10件和10,000件的成型方法相同，因此刚度和几何形状会延续。在批量时变化的是过程控制：首件检验、负载统计监控和批次可追溯性。如果生产后来转向凸轮驱动成型机以提高速度，弹簧几何形状保持不变。
