弹簧负载测试：QC方法与验收标准

简短回答：负载测试验证弹簧是否能提供其设计所需的力，而不仅仅是其图纸尺寸。当在指定挠度下测量的负载保持在图纸公差范围内（商业弹簧通常为±10%，精密弹簧为±5%），并且样品中的速率、自由长度和永久变形一致时，生产批次被接受。在经校准的力-位移仪器上测试，按照定义的方案抽样（通常每批5-10件用于尺寸/负载检查），并记录曲线沿2-3个点的负载，而不是单个值。BQUQ在东莞的同一ISO9001生产车间对弹簧进行负载测试，该车间进行机加工、冲压和成型，报价在12个工作小时内返回。

为什么仅尺寸检查不能证明弹簧有效

弹簧可以测量得完美——线径在标称值、外径在标称值、自由长度在标称值——但在装配中仍然失效。原因是负载是多个变量的函数：线径的四次方、有效圈数、平均线圈直径和材料的剪切模量。2%的线径偏差，在±0.05 mm公差下不可见，会使负载变化约8%。多一个有效圈会使速率变化几个百分点。来自不同炉次的材料，或未进行相同去应力处理的线圈，会改变整个曲线。

这就是为什么弹簧QC围绕力-位移曲线构建。尺寸告诉你弹簧是按图纸制造的；负载测试告诉你它将按装配预期的方式表现。

要深入了解这些几何变量如何相互作用，请参阅我们的文章弹簧指数与应力，其中解释了为什么指数驱动应力和可制造性。

弹簧负载测试实际测量什么？

在几乎每个弹簧验收讨论中，三个量很重要。

指定长度下的负载（或指定挠度下的负载）

将弹簧压缩（或拉伸）到指定安装高度所需的力。这是最有用的验收数字，因为它直接反映使用条件。指定为“12.5 N at 15 mm安装高度”的压缩弹簧应在该高度下测试。

弹簧速率

力-位移曲线的斜率，以N/mm或lbf/in表示。速率通常在两个测量点之间计算，而不是在单个点，这减少了端部线圈就位和测量噪声的影响。对于线性弹簧，速率应在工作范围内稳定。

自由长度和永久变形

自由长度在循环前后测量。第一次压缩后失去长度的弹簧已经产生了“永久变形”——由于应力超过材料弹性极限而导致的永久变形。第一次循环中有些永久变形是正常的；过度或持续的永久变形是缺陷。

通常伴随负载测试的额外检查

检查	发现的问题	典型方法
密实高度	在设计行程前线圈并紧	卡尺/高度规
端面垂直度	侧向负载、屈曲、不均匀就位	垂直度规、光学
垂直度	装配错位	带千分表的夹具
表面状况	裂纹、接缝、工具痕迹	目视，10倍放大
涂层厚度	腐蚀寿命不足	前后千分尺，或量规
残余应力状态	疲劳寿命	喷丸验证（Almen）

你应该指定哪种测试方法？

正确的方法取决于产量、公差和弹簧的使用方式。下表比较了常见选项。

方法	原理	最适合	限制
带称重传感器的手动负载框架	压缩到限位，读取力	低产量、严格公差、原型批准	慢；操作员依赖的就位
电动式力-位移测试仪	连续曲线，自动计算速率	生产抽样、速率关键弹簧	设备成本较高
称重传感器+ LVDT在线工位	100%或高比例检查	汽车式高产量	夹具成本；循环时间
死重/悬挂质量	已知质量使弹簧偏转	简单拉伸弹簧、现场检查	粗略；仅一个点
压缩至密实+释放	永久变形和自由长度变化	热卷和重型弹簧	对样品有破坏性
带负载监测的疲劳试验台	循环中的负载衰减	寿命关键应用	测试持续时间长

对于大多数从中国弹簧工厂采购的B2B买家来说，实用的组合是用于抽样的电动式力-位移测试仪，加上用于关键零件100%筛选的通止负载夹具。这为工程记录提供了完整曲线，并在生产线上快速通过/失败。

如何制定经得起考验的验收标准？

验收标准应写入图纸，而不是事后协商。一个规格良好的弹簧图纸包括：

在一个或两个参考高度下的负载，带公差（例如18.0 N ±1.0 N at 20.0 mm）
速率，带公差（例如1.20 N/mm ±8%）
自由长度，带公差
密实高度作为最大值
测试方法和夹具定义——特别是压缩板直径，因为摩擦和端部线圈接触会改变读数
永久变形/预压要求，如果弹簧将安装在超过其卷制自由长度的高度

公差带的有用经验法则：

弹簧等级	负载公差	速率公差	典型应用
商业	±10%	±10%	盖子、闩锁、通用五金
精密	±5%	±5%	阀门、连接器、仪器
高精密	±3%或更紧	±3%	医疗设备、精密执行器

比±3%更紧是可以实现的，但需要更严格的线径控制、过程中速率调整，并且通常需要100%测试——所有这些都会提高单位成本。买家应指定装配实际能容忍的最宽松公差带。

抽样方案：你应该测试多少弹簧？

抽样应匹配失效的后果，而不是检查员的便利。

批次定义

将批次定义为来自同一线材炉次、同一机器设置和同一连续生产运行的弹簧。将不同设置混合到一个批次会掩盖变异。

常见抽样方法

批量大小	尺寸+负载样本	备注
500件以下	5件	增加2件用于破坏性永久变形测试
500–5,000件	8–13件	按AQL式方案，新设置时加严
5,000–50,000件	13–20件	考虑对指定长度下的负载进行SPC
50,000件以上	SPC + 定期全曲线	对负载和自由长度进行控制图

对于安全关键或生命关键的弹簧，抽样是不够的——指定100%负载筛选。在带有定制嵌套的电动测试仪上，小压缩弹簧的100%筛选在生产速度下是现实的，这是保证每个单元满足负载窗口的唯一方法。

首件和设置批准

每个新模具、新线材炉次或重大机器调整都应触发首件检验，并带有完整的力-位移曲线，而不仅仅是单个负载点。曲线显示弹簧是否线性、端部是否正确就位以及速率是否匹配设计意图。一旦曲线获得批准，生产抽样可以减少到指定长度下的负载检查。

负载测试在完整QC流程中的位置

负载测试是序列中的一个关口。一个稳健的弹簧QC流程如下：

1. 进料线材检查——直径、拉伸、涂层、炉次可追溯性

2. 设置批准——首件带完整曲线和尺寸报告

3. 过程中检查——在定义间隔检查自由长度和指定长度下的负载

4. 后处理验证——在去应力、喷丸、涂层或热预压之后

5. 最终检验——按方案抽样，检查负载、尺寸和外观

6. 文档——带有实际值的检验报告，而不仅仅是通过/失败

第4步比大多数买家预期的更重要。去应力和涂层都会轻微改变负载。在涂层前通过的弹簧在涂层后可能处于公差边缘。在最终工艺步骤后测试是证明交付状态的唯一方法。

如果你正在排查一个通过检验但在现场失效的弹簧，我们的弹簧失效分析指南介绍了常见根本原因，从氢脆到疲劳萌生。

弹簧负载测试中的常见错误

在错误的高度测试。参考高度必须与装配中的安装高度匹配。在自由长度加10 mm处测试的弹簧，如果安装在6 mm处，则毫无意义。

忽略夹具效应。压缩板直径、平面度和平行度会改变读数。两个实验室在不同夹具上测试同一弹簧可能相差几个百分点。在图纸中指定夹具。

使用一个点判断速率。单个负载读数无法区分自由长度短的硬弹簧和自由长度长的软弹簧。始终在两个点测试。

跳过永久变形测试。对于安装在超过其卷制长度的弹簧，预压是规格的一部分。在第一次压缩循环前后测试自由长度。

不记录实际值。通过/失败印章不提供趋势数据。实际数字让你在漂移成为拒收之前检测到它。

在错误的工艺步骤后测试。如上所述，始终在交付状态下测试。

BQUQ如何处理弹簧负载测试

BQUQ在东莞一家工厂运行四条生产线——CNC加工、金属冲压、定制弹簧和散热器——在单一ISO9001质量体系下。弹簧在同一车间成型、去应力和负载测试，这意味着工艺变化立即可见，而不是在发货后。

对于弹簧项目，我们通常提供：

首件检验带完整力-位移曲线
根据图纸验证指定长度下的负载和速率
自由长度、密实高度和垂直度检查
在指定情况下进行永久变形/预压验证
带有实际测量值的检验报告
灵活的MOQ，以便在批量承诺前验证原型和小批量试产

现场CNC加工能力达到±0.005 mm，支持精确负载测试所依赖的严格夹具和测试嵌套。报价在12个工作小时内返回。

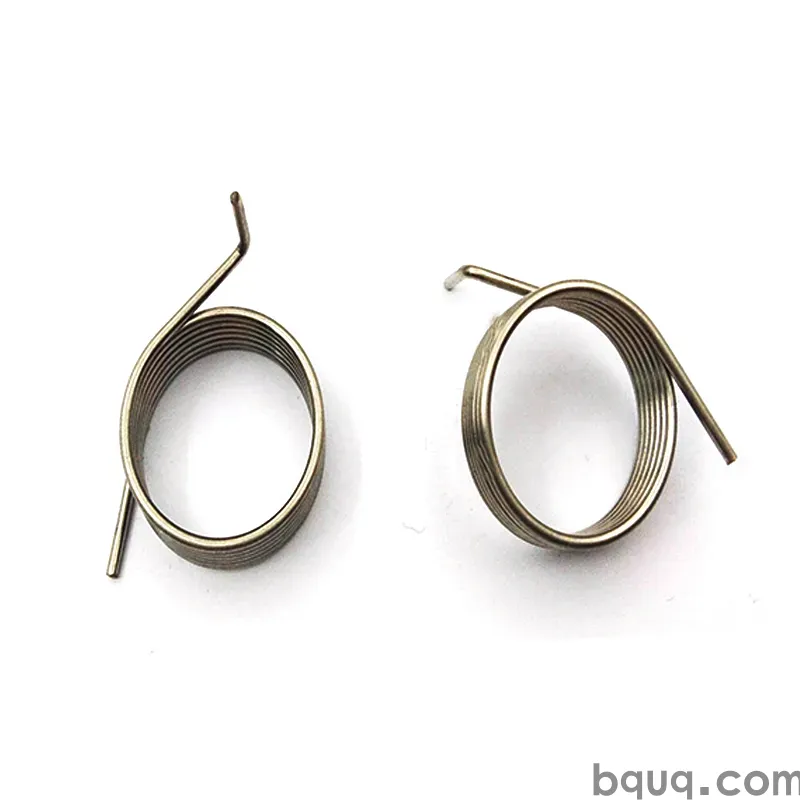

相关产品页面：压缩弹簧、拉伸定制弹簧和扭转弹簧。

如果你的弹簧也有寿命限制，我们关于热预压工艺的说明解释了受控预压如何稳定负载并提高疲劳性能。

常见问题解答

问：弹簧负载的标准公差是多少？

答：没有通用标准。商业弹簧通常指定负载±10%，精密弹簧±5%，高精密弹簧±3%或更紧。正确的公差是你的装配能容忍的最宽松公差带，因为收紧它通过更严格的线材控制和增加检验来提高单位成本。始终在图纸上写明公差和参考高度。

问：每批应测试多少弹簧？

答：对于500件以下的批次，五个样品是常见基线。对于500–5,000件，八到十三个样品。超过此数量，对指定长度下的负载进行统计过程控制比大样本更有效。安全关键弹簧应100%负载筛选而不是抽样。将批次定义为一个线材炉次和一个连续设置。

问：负载测试可以在不破坏弹簧的情况下进行吗？

答：可以。只要保持在设计工作范围内，指定长度下的负载和速率测试是非破坏性的。只有永久变形测试、密实高度压缩和疲劳测试会消耗样品。非破坏性测试意味着相同的抽样件也可以进行尺寸测量，这提高了负载和几何数据之间的相关性。

问：为什么我的弹簧通过检验但在装配中失效？

答：最常见的原因是在与安装高度不同的高度测试、弹簧制造商和你的生产线之间的夹具差异、涂层或去应力后的负载偏移，以及仅在重复循环后发生的永久变形。指定安装高度、夹具和交付状态，并要求实际测量值而不是通过/失败印章。

问：温度会影响弹簧负载测试吗？

答：会。弹簧材料的模量随温度升高而降低，因此在给定挠度下的负载下降。标准测试在室温下进行，通常为20–25°C。如果你的应用在高温或低温下运行，请在图纸上注明使用温度，以便使用正确的模量设计和测试弹簧，并控制测试室条件。
