注塑模具与冲压模具中的模具弹簧
简短回答：模具弹簧是重型压缩弹簧，用于在工具内部储存和释放能量——顶出零件、使脱料板复位、预加载滑块和保持凸轮。在注塑模具中，它们通常在自由长度的10–30%挠度下运行，并且必须在高达约200 °C的模具温度下承受100,000至1,000,000+次循环。在冲压模具中，它们工作更繁重：挠度为自由长度的25–40%，循环速率达每分钟数百次，冲击载荷主导疲劳寿命。BQUQ在东莞一家ISO9001工厂中加工和卷绕这些弹簧，CNC特征公差保持在±0.005 mm，并在12个工作小时内报价定制模具弹簧。
模具弹簧在模具或冲模中具体做什么？

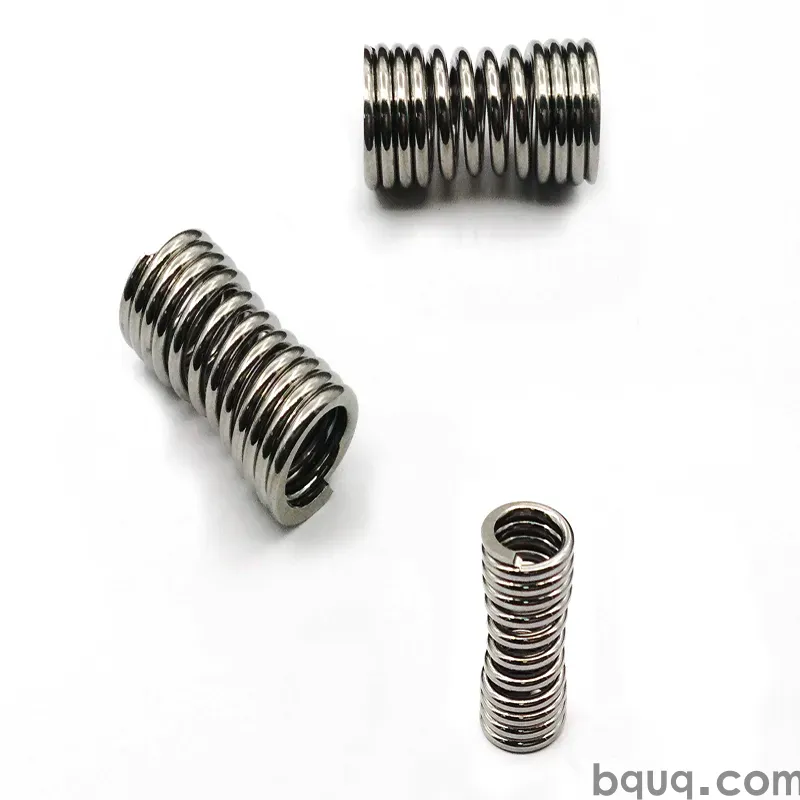

模具弹簧不是通用弹簧。它是一种压缩弹簧，设计用于在受限的凹槽内、以规定的安装长度、在规定的冲程次数下工作，而不会失去足够的力导致工具送料错误或无法顶出。
在注塑模具中，模具弹簧通常执行以下四项任务之一：
- 顶出复位。在零件被顶出后，将顶针板推回其原始位置，以便模具安全闭合。
- 脱料板和模板预加载。将脱料板或滑块保持在规定位置，直到模具打开或闭合到足以释放它。
- 滑块和斜顶驱动。驱动侧向抽芯滑块、斜顶或凸轮复位，而液压系统过于庞大或缓慢。
- 阀门和热流道辅助。在销或阀浇口上提供轻质、可重复的预加载。
在冲压模具中，同一弹簧系列表现为：
- 脱料弹簧——在冲头进入材料时保持条料平整，然后释放。
- 压边圈弹簧——在拉延和成形操作中控制材料流动。
- 顶出和打料弹簧——将成品零件推出模具。
- 凸轮复位弹簧——每次冲程使凸轮滑块回到静止位置。
共同点是弹簧是易损件。它设计为可更换，工具设计应使更换只需几分钟，而不是几小时。
模具弹簧与普通压缩弹簧有何不同？
模具弹簧与普通压缩弹簧的区别在于三点：材料、几何形状和负载-挠度规格。
| 特性 | 普通压缩弹簧 | 模具弹簧 |
|---|---|---|
| 典型线材 | 琴钢丝，0.3–3 mm | 铬硅或铬钒合金，3–20 mm |
| 线圈形式 | 开放节距，圆形端部 | 闭合和磨平端部，常见矩形或梯形线材截面 |
| 挠度范围 | 自由长度的10–25% | 冲压为自由长度的25–40%，模具为10–30% |
| 负载公差 | 通常±10% | 在规定长度下额定负载通常±5% |
| 颜色编码 | 罕见 | 标准（ISO 10243风格）用于负载等级 |
| 寿命目标 | 取决于应用 | 以额定挠度下的冲程数指定 |
| 热处理 | 去应力 | 淬火和回火，喷丸，预压（scragged） |
矩形线材截面是最大的区别。矩形或梯形线材在相同的凹槽直径内填充更多材料，因此模具弹簧每毫米凹槽提供的力远大于相同外径的圆线弹簧。这就是为什么模具和冲模设计师可以指定紧凑的高负载额定弹簧，而不是堆叠多个圆线弹簧。
预压，有时称为scragging，是另一个不明显的区别。弹簧在制造过程中被压缩超过其额定挠度一次，以便在工厂中产生永久变形，而不是在工具中。未预压的模具弹簧将在最初几百次冲程中失去自由长度，工具将随之失去顶出力。
模具弹簧颜色代码实际意味着什么？
国际上销售的大多数模具弹簧遵循颜色编码的负载分类，通常与ISO 10243相关。颜色描述了弹簧相对于其自由长度可以压缩多少，同时保持在安全应力范围内——而不是绝对强度。
| 颜色代码 | 负载等级 | 典型最大挠度（自由长度的%） | 典型用途 |
|---|---|---|---|
| 绿色 | 轻 | ~40% | 轻脱料、复位弹簧、低力顶出 |
| 蓝色 | 中 | ~32% | 通用模具顶出、中等脱料负载 |
| 红色 | 重 | ~25% | 重脱料、压边圈、高顶出力 |
| 黄色 | 超重 | ~20% | 高力压边圈、短冲程、高循环冲压 |
| 棕色/其他 | 极重 | ~15% | 极端负载、极短冲程、高负载下凸轮复位 |
两个实用警告。首先，颜色告诉你挠度极限，而不是力——两个不同自由长度的红色弹簧具有非常不同的负载额定值。其次，颜色是惯例，不是定律。始终根据供应商在实际使用的安装长度下的负载-挠度表工作，并验证凹槽深度、孔径和杆径。
如何为实际工具选择模具弹簧尺寸？
尺寸计算是四步计算，值得正确执行，因为尺寸不足的弹簧会早期失效，而尺寸过大的弹簧会损坏工具。
步骤1：确定工作位置所需的力
计算弹簧在关键时刻必须提供的力——而不是在自由长度时。对于顶出复位弹簧，这是提升顶针板所需的力加上摩擦加上安全裕度，通常为1.3–1.5倍。
步骤2：选择安装长度和冲程
安装长度 = 凹槽深度减去板、垫圈或杆肩占用的空间。冲程 = 弹簧在工具循环中移动的距离。然后：
挠度% = (冲程 ÷ 自由长度) × 100
如果结果高于颜色等级限制，则需要更长的自由长度、更重的等级或不同的凹槽设计。
步骤3：检查孔径和杆
模具弹簧通常由外径、内径和自由长度指定。凹槽孔应为紧密滑动配合——通常比弹簧外径大十分之几毫米——杆或导柱应比弹簧内径小十分之几毫米。间隙过大会使弹簧弯曲；间隙过小会卡住并磨损凹槽。
步骤4：检查寿命和温度
寿命随着挠度增加而急剧下降。一个在25%挠度下额定一百万次冲程的弹簧在40%挠度下可能只能承受一小部分。在热模具中，标准铬硅弹簧随着温度升高而失去负载能力；高于约200 °C时，应考虑不同的合金或完全不同的机构。
一个计算示例，仅供参考：
| 参数 | 值 |
|---|---|
| 工作位置所需力 | 900 N |
| 凹槽孔径 | 25 mm |
| 可用凹槽深度 | 80 mm |
| 所需冲程 | 16 mm |
| 所选弹簧 | 25 mm 外径 × 12.5 mm 内径 × 76 mm 自由长度，红色等级 |
| 工作位置挠度 | 16 ÷ 76 = 21% |
| 红色等级限制 | 25% |
| 结论 | 可接受，具有变形和磨损余量 |
使用哪些材料和表面处理，何时重要？
铬硅合金钢（通常为AISI 9254或等效材料）是模具弹簧的默认材料。它提供了疲劳强度、淬透性和成本的良好平衡，并且是大多数绿色、蓝色、红色和黄色目录弹簧背后的材料。
铬钒钢（AISI 6150或等效材料）用于需要更高耐温性或更好疲劳性能的地方。它成本更高，加工方式不同，但在热模具中能更好地保持负载。
不锈钢等级出现在食品、医疗和洁净室工具中，或模具出现冷凝和冲洗的地方。它们的疲劳强度通常低于铬硅，因此弹簧必须更保守地选择尺寸。我们的弹簧防腐保护指南详细介绍了材料和涂层的权衡。
表面处理比大多数设计师预期的更重要：
- 喷丸在表面引入压缩残余应力，是延长疲劳寿命最便宜的方法之一。
- 预压稳定自由长度和负载。
- 锌或锌镍电镀增加耐腐蚀性，但如果跳过烘烤步骤，可能会使高强度钢脆化。
- 粉末涂层或油漆在颜色编码弹簧上很常见，但会增加厚度——请根据孔径间隙检查。
热处理和去应力不是可选步骤。一个卷绕、淬火和回火但从未去应力的模具弹簧会在长度上漂移并失去负载。我们关于弹簧去应力的文章解释了该过程对残余应力的影响，以及为什么它会在工具中表现为寿命。
模具弹簧在使用中失效的原因是什么？
失效很少是神秘的。它们集中在少数几个原因上。
| 失效模式 | 典型根本原因 | 修复 |
|---|---|---|
| 端部线圈附近的疲劳裂纹 | 挠度超过等级限制，或未喷丸 | 减少挠度，增加自由长度，指定喷丸弹簧 |
| 自由长度/负载损失 | 弹簧未预压，或在屈服以上操作 | 指定预压弹簧，重新检查挠度 |
| 弯曲或弓形 | 孔径过大，无导杆，弹簧过细 | 收紧孔径配合，添加导杆或套筒 |
| 线圈磨损和微动 | 污染，孔表面光洁度差，侧向负载 | 改善孔表面光洁度，添加润滑，消除侧向负载 |
| 腐蚀点蚀 | 冷凝，冲洗，不相容的电镀 | 改用不锈钢或升级涂层 |
| 端部线圈压碎 | 闭合端承载面不足 | 使用闭合和磨平端部，检查凹槽平整度 |
在模具和冲压模具中，过早失效的最常见原因是将弹簧运行得比设计师意识到的更接近其密实高度。当弹簧压缩到密实时，线圈接触，应力峰值，弹簧实际上是一个刚性块。始终在密实高度和最大压缩高度之间留出间隙——冲程的10%是一个合理的经验法则。
注塑模具和冲压模具应用有何不同？
它们使用相同的弹簧系列，但对其施加的应力非常不同。
| 因素 | 注塑模具 | 冲压模具 |
|---|---|---|
| 循环速率 | 低，秒到分钟 | 高，每分钟数十到数百次 |
| 主导负载 | 稳定预加载，热漂移 | 冲击和碰撞 |
| 温度 | 型腔处高达约200 °C | 通常接近环境温度，冲头处局部加热 |
| 挠度 | 自由长度的10–30% | 自由长度的25–40% |
| 寿命目标 | 通常100,000–500,000次循环 | 通常1,000,000+次循环 |
| 主要失效驱动因素 | 热负载损失，腐蚀 | 疲劳，弯曲，磨损 |
| 更换通道 | 通常需要拉出模具 | 通常在压力机中可接近 |
实际结果是，模具弹簧通常根据温度和时间下的力保持来选择尺寸，而冲压模具弹簧根据冲击下的疲劳寿命来选择尺寸。在一个应用中表现良好的弹簧在另一个应用中可能很快失效。
模具弹簧可以定制吗，RFQ应包括什么？
是的——在许多工具中，目录弹簧是一种妥协。定制模具弹簧让您匹配已有的凹槽，而不是围绕目录项目重新设计凹槽。典型的定制包括非标准自由长度、特定安装长度下的特定负载、替代线材截面、不锈钢或铬钒材料以及特殊端部配置。
有用的RFQ包括：
- 外径、内径和自由长度（或凹槽尺寸）
- 安装长度下所需负载及公差
- 冲程和循环速率
- 工作温度和环境
- 预期寿命（以冲程计）
- 材料或表面处理偏好
- 每年和每次发布的数量
BQUQ在东莞一家工厂的四条生产线上运行CNC加工至±0.005 mm、金属冲压、定制弹簧卷绕和散热器生产。这对模具弹簧很重要，因为弹簧及其所在的凹槽可以按照相同的图纸集、相同的公差堆叠、相同的质量体系制造。适用灵活的最小起订量，报价在12个工作小时内返回。我们的定制弹簧RFQ指南介绍了加速报价的信息。
常见问题
问：如何知道使用哪种颜色的模具弹簧？
答：从您需要的挠度开始，而不是颜色。计算冲程除以自由长度的百分比，然后选择限制高于该数字并有余量的最轻等级。绿色允许约40%，蓝色约32%，红色约25%，黄色约20%。始终从供应商的负载-挠度表中确认安装长度下的实际负载，因为颜色本身并不定义力。
问：我可以使用标准压缩弹簧代替模具弹簧吗？
答：有时可以，如果负载轻、挠度小且循环次数低。对于任何高力、高循环次数或受限凹槽的情况，模具弹簧是更好的选择。矩形截面线材在相同孔中填充更多材料，预压弹簧保持其自由长度，喷丸延长疲劳寿命。与工具停机的成本相比，成本差异通常很小。
问：模具弹簧能承受什么温度？
答：标准铬硅模具弹簧通常使用到约200 °C，负载能力随温度升高而下降。铬钒等级在热模具中表现更好。高于这些范围时，应考虑不同的机构或高温合金。始终要求负载降额曲线，而不是假设目录额定值适用于您的模具温度。
问：模具弹簧应多久更换一次？
答：根据状况更换，而不是固定日历。检查自由长度与原始规格，寻找端部线圈附近的裂纹，并检查腐蚀或磨损痕迹。失去超过百分之几自由长度的弹簧已经提供较少的力。将更换纳入计划维护比生产中途工具失效便宜得多。
问：你们供应小批量模具弹簧吗？
答：是的。BQUQ采用灵活的最小起订量，因此原型工具和小批量生产可以与批量计划一起支持。发送凹槽尺寸、安装长度下所需负载、冲程和预期寿命，我们将在12个工作小时内报价。定制自由长度和非标准线材截面是常规而非例外。
