弹簧失效分析：解读断裂弹簧

作者 BQUQ Engineering Team 审核 BQUQ Quality Engineering 2025年11月3日次阅读 ISO 9001:2015 认证工厂

弹簧失效分析：解读断裂弹簧

简短回答：断裂的弹簧是一份文件。断口面告诉你失效模式：平坦的 45° 剪切唇指向过载或单次事件；光滑、抛光的区域带有同心海滩纹指向疲劳；深色、点蚀的表面有多个起源点指向腐蚀疲劳；脆性、沿晶裂纹且无变形指向氢脆或热处理缺陷。读取起源点、裂纹扩展方向、表面状况以及断裂处的线径缩减——然后与载荷历史进行匹配。我们在 BQUQ 看到的大多数现场失效归结为四大类：疲劳、腐蚀、过载和脆化。

为什么要费心解读断裂的弹簧？

因为相同的弹簧几何形状因完全不同的原因失效，而每次的修复方法都不同。如果你用更坚固的线材替换疲劳断裂的弹簧，你通常会将失效转移到不同的线圈。如果你用更粗的弹簧替换腐蚀断裂的弹簧，你只是给蚀坑提供了更大的形核面积。

断裂的弹簧是你的设计或应用产生的应力状态的物理证据。这是你所能获得的最便宜的测试数据——你已经用现场失效付出了代价。正确解读它可以将保修索赔转化为设计变更。

在 BQUQ，我们在东莞一家工厂的专用 CNC 卷簧和成型线上生产压缩、扭转和拉伸弹簧，配合硬件提供 ±0.005 mm 的 CNC 支持。当客户寄给我们断裂的弹簧时，我们做的第一件事不是测量它——而是在放大下拍摄断口面并询问载荷历史。

弹簧的四种主要失效模式是什么？

几乎所有的弹簧断裂都属于四类之一。每一类都有其特征。

失效模式	断口外观	典型起源	关键驱动因素
疲劳	光滑抛光区 + 海滩纹 + 最终粗糙撕裂	最高应力线圈，通常是第一个活动线圈	循环应力范围，应力集中
腐蚀疲劳	点蚀、深色、多个裂纹起源	表面蚀坑、盐雾、冷凝	氯化物、湿度、涂层损伤
过载/屈服	45° 剪切唇、颈缩、线径缩减	最大力矩点	单次事件、压并、超行程
脆化/脆性	平坦、颗粒状、无变形、沿晶路径	晶界、电镀零件	氢、回火不良、高硬度

疲劳：海滩纹特征

疲劳断口有两个区域。第一个是萌生和扩展区——光滑，通常因两个面相互摩擦而抛光，有时显示同心“海滩纹”或“蛤壳”环，映射每个载荷循环。第二个是最终断裂区——粗糙、暗淡，有时与线材轴线成 45°，因为剩余横截面在一次过载事件中撕裂。

光滑区与粗糙区的比例告诉你应力水平。大光滑区带小最终撕裂意味着低名义应力和多次循环——经典的高周疲劳失效。小光滑区带大撕裂意味着弹簧已经接近其极限，在相对较少的循环中失效。

起源点的位置也很重要。如果它从线圈内侧（压缩侧）开始，你可能看到的是卷簧残余应力或工具痕迹处的应力集中。如果它从外径开始，检查与孔、配合零件上的毛刺或微动磨损的接触。

腐蚀疲劳：当蚀坑变成裂纹

腐蚀和疲劳不是相加的——它们是相乘的。蚀坑是一个具有尖锐尖端的应力集中源，并且它去除了保护性压缩表面层。一个在干燥环境下能承受 1000 万次循环的弹簧，在氯化物环境中可能在 20 万次循环内失效。

寻找：

沿同一线材的多个裂纹起源，而不是一个
断口内部有深色或锈色染色
远离断裂处的线材表面有点蚀
在冷凝水会积聚的位置失效

这是我们在户外、海洋空气或冲洗设备中使用的弹簧上看到的最常见失效。不锈钢有帮助但不能解决——302 和 304 不锈钢易受氯化物点蚀。对于富含氯化物的环境，17-7PH 或带有适当屏障涂层的涂层碳钢通常是更好的答案。

过载：45° 剪切唇

过载断裂是单次事件。线材屈服、颈缩，并在与拉伸轴线大致成 45° 的平面上分离——最大剪切应力平面。你会看到：

断裂处附近可见的直径缩减
暗淡、纤维状，有时杯锥状外观
无海滩纹，无抛光区
通常有弯曲或永久变形的弹簧体

常见原因：弹簧被压缩至压并高度，装配迫使它超过额定行程，冲击载荷到来，或者弹簧对于载荷来说尺寸过小。检查自由长度和压并高度与应用是否匹配。如果弹簧在使用中达到压并高度，线圈相互接触，有效应力急剧上升。

脆化和脆性断裂

脆性断裂完全没有塑性变形。断口面干净地吻合。在显微镜下，裂纹路径沿晶界（沿晶）而不是穿过晶粒。这是氢脆的特征，通常出现在高强度钢弹簧上，这些弹簧经过电镀（锌、镉、铬）而没有适当的镀后烘烤。

它也可能来自热处理问题：过回火、淬火后回火不足，或脱碳表面层。脱碳从表面去除碳，正好在应力最高处降低疲劳强度。

经验法则：如果电镀弹簧在电镀后 24 至 72 小时内或装配后的最初几次循环内断裂，怀疑氢。如果在使用数周后无变形断裂，怀疑材料或热处理问题。

如何逐步解读断口面？

按照这个顺序进行。大约需要十分钟，它将为你节省一个重新设计周期。

步骤 1：触摸前拍照

在处理之前，以 10× 至 30× 拍摄断口面。处理会涂抹表面并破坏你需要的精细特征。注意断裂相对于端部的位置：第一个活动线圈、中间或端部线圈。

步骤 2：识别起源点

起源点是光滑区汇聚的地方。反向追踪海滩纹——它们指向起源点。标记它。然后查看起源点正下方是什么：工具痕迹、蚀坑、夹杂物、接触点、尖锐圆角。

步骤 3：测量断裂处的线材

测量断裂两侧距断口 2 mm 处的线径，以及断口本身的线径。任何缩减意味着塑性变形——这是过载特征。无缩减意味着脆性或疲劳。

步骤 4：检查远离断裂处的表面

查看弹簧的其余部分。点蚀、微动磨损、涂层损伤或摩擦的平坦点都告诉你弹簧接触了什么。压缩弹簧中线圈接触点的微动是常见的疲劳引发因素。

步骤 5：与载荷历史匹配

现在将你看到的与弹簧应该做的进行比较。

观察	可能原因	首要纠正措施
起源在第一个活动线圈，光滑区大	峰值应力下的高周疲劳	降低应力范围，喷丸，增加线径
多个起源，点蚀，染色	腐蚀疲劳	更换材料或涂层，增加排水
直径缩减，45° 唇	过载/压并	增加行程间隙，重新设计弹簧
无变形，沿晶，电镀	氢脆	镀后烘烤，改用机械镀
起源在工具痕迹或尖锐圆角	应力集中	改进卷簧工具，增加圆角
线圈接触处微动平面	接触疲劳	改变端部配置，增加分离器

弹簧的位置告诉你什么？

断裂的位置几乎与其外观一样具有信息量。

断裂在距端部第一个活动线圈。这是大多数压缩弹簧中应力最高的线圈，因为它以最少的支撑承载全部载荷。这是经典的疲劳位置。如果你的弹簧一直在这里断裂，你有应力问题，而不是材料问题。

断裂在端部线圈或闭合端。通常是制造或装配问题——从闭合端到活动线圈的尖锐过渡、毛刺或安装时引入的弯曲应力。

断裂在弹簧体中间。通常是缺陷起源：夹杂物、线材中的缝、搬运划痕或腐蚀坑。检查线材批次。

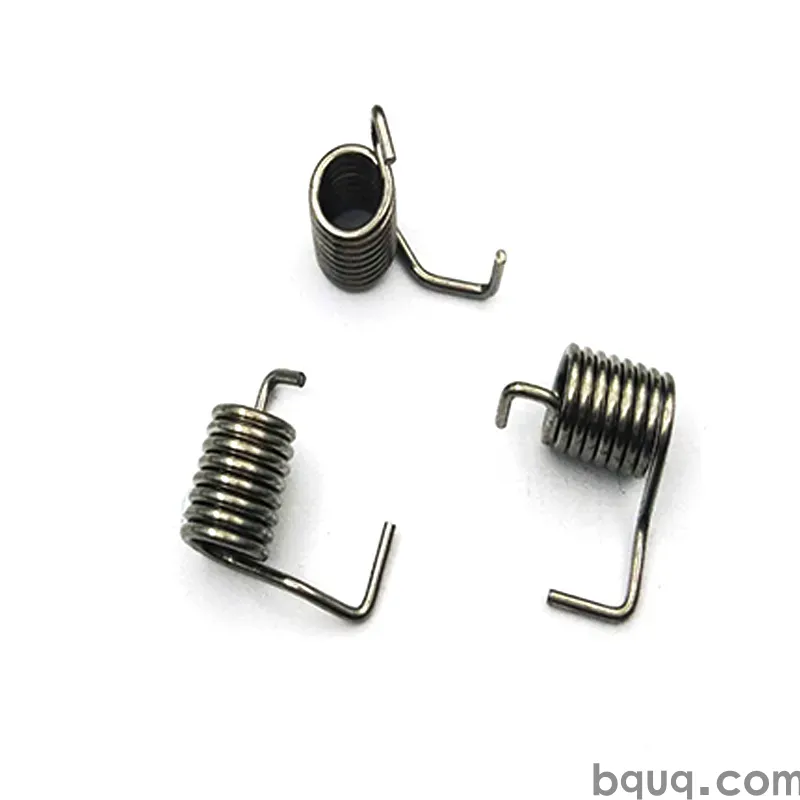

断裂在扭转弹簧臂上。扭转弹簧几乎总是在臂弯或与臂相邻的第一个线圈处失效，因为那是弯曲应力集中的地方。臂的设计在这里非常重要——臂上尖锐的内圆角是裂纹起始点。

断裂在拉伸弹簧钩上。钩到线圈的过渡是薄弱点。如果钩以尖锐圆角成型或线材在成型过程中被划伤，失效就从那里开始。

如何防止失效重复发生？

一旦你有了诊断，修复通常属于五个方面之一。

降低应力范围

最有效的杠杆。对于钢弹簧，疲劳寿命大致与应力范围的倒数成 3 到 5 次方关系。应力范围减少 10% 可以使寿命增加数倍。这意味着更大的线径、更多的线圈、更长的自由长度或更低的安装载荷。

增加喷丸

喷丸使表面处于压缩残余应力状态，从而闭合裂纹萌生。它是疲劳关键弹簧可用的性价比最高的处理之一。对于高周应用，它几乎是强制性的。

修复腐蚀路径

根据环境选择材料，而不是根据图纸。在氯化物环境中，考虑 17-7PH 或适当涂层的碳钢。增加排水，使水不会积在弹簧腔中。避免混合会形成电偶的异种金属。

控制电镀工艺

如果弹簧是高强度钢并电镀，指定镀后烘烤。更好的是，对于高硬度零件，改用机械镀或非电解涂层。这是工艺控制问题，不是设计问题，并且是“神秘”早期失效的最常见原因之一。

改进制造细节

使臂弯有圆角。去除工具痕迹。控制卷簧应力。指定线材表面状况。保持弹簧清洁——污染和搬运损伤是真实的引发因素。如果弹簧在高温下运行，考虑热预压或去应力循环以稳定几何形状。

常见问题

问：没有显微镜我能区分疲劳和过载吗？

答：在大多数情况下可以。疲劳留下光滑、抛光的扩展区，带有海滩纹和粗糙的最终撕裂，断裂处的线径基本不变。过载留下可见的直径缩减、45° 剪切唇和暗淡的纤维状断口，无抛光区。10× 放大镜或手机微距镜头通常足以区分两者。

问：为什么我的电镀弹簧在装配后一天内断裂？

答：这个时间点是典型的氢脆特征。高强度钢在酸洗和电镀过程中吸收氢；如果没有及时烘烤去除，氢在晶界聚集并在载荷下开裂。修复方法是在规定窗口内进行镀后烘烤，或改用机械镀或非电解涂层。

问：改用不锈钢能阻止腐蚀失效吗？

答：不一定。302 和 304 不锈钢抵抗一般锈蚀，但仍然易受氯化物点蚀，这正是海洋和冲洗环境中驱动腐蚀疲劳的原因。对于富含氯化物的服务，考虑 17-7PH 或带有坚固屏障涂层的碳钢，并设计排水，使水不能在弹簧周围积聚。

问：喷丸实际上能提高多少弹簧寿命？

答：这取决于应用，但对于高周钢弹簧，改善通常是显著的——通常比未处理的寿命增加数倍，而不是边际增益。机制是表面的压缩残余应力，抑制裂纹萌生。当失效起源是表面特征而不是内部夹杂物时，它最有效。

问：我应该发送什么信息进行失效分析？

答：如果可能，发送断裂的弹簧和两个断口半部、图纸和材料规格、应用载荷和行程、失效循环次数、环境以及安装位置的照片。这个包通常让我们能够识别模式并推荐纠正性变更。BQUQ 在 12 个工作小时内报价更换或修订的弹簧。
