设备中电池与屏蔽接触弹片

简短回答：电池与屏蔽接触弹片是按接触力而非线径来指定的。对于典型的 AA/AAA 电池座，在压缩高度下设计 1.5–3.0 N 的工作力，使电池在 30 g 振动下不会晃动，并将应力保持在约 40% 抗拉强度以下，以免弹片在 5,000 次插拔循环后松弛。对于 EMI 屏蔽指，通常每个指 0.3–0.8 N，工作行程 0.5–1.0 mm，镀层为 1–3 µm 镍上镀 0.05–0.1 µm 金。BQUQ 在东莞一家 ISO9001 工厂内加工和卷绕这些接触件，并在 12 个工作小时内返回报价。

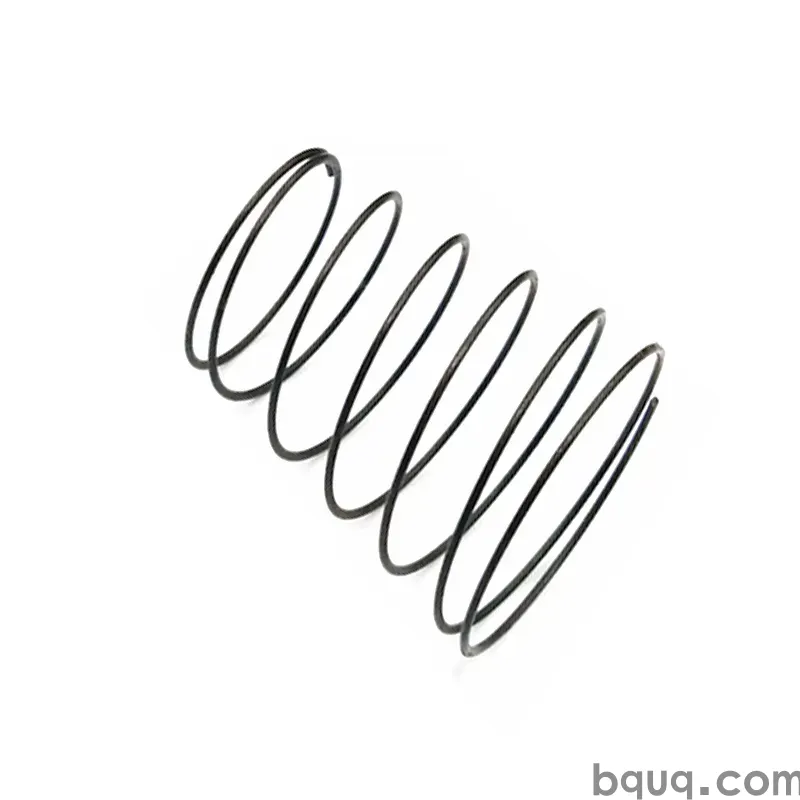

为什么接触弹片与普通弹片表现不同

普通压缩弹片以给定长度下的载荷来评判。接触弹片则以另一标准评判：当机械路径移动时，电气路径是否保持稳定。这一单一差异几乎重塑了每一个设计决策。

三种失效模式主导了接触弹片的现场退货：

1. 力衰减。弹片松弛，接触压力下降，接触电阻上升。在电池端子上，这表现为间歇性关机；在屏蔽上，这表现为 EMC 复测期间辐射发射上升。

2. 微动腐蚀。接触界面处的微动磨损穿透镀层，暴露基体金属，并形成绝缘氧化膜。镀锡触点尤其脆弱；金是标准防御手段。

3. 机械永久变形。弹片在组装或跌落事件中被压缩超过弹性极限，再也无法恢复到自由高度。

这三种情况都由相同的变量控制：材料、应力水平、镀层系统和接触点的几何形状。把这四点做好，接触弹片就会成为产品中最可靠的部件之一。

力窗口比你想象的要窄

力太小，接触电阻不稳定。力太大，配合特征——通常是薄的冲压电池夹或塑料筋——会变形。对于小型消费设备，实际窗口通常为：

应用	每个触点的工作力	工作行程	典型线材/带材
AA / AAA 电池负极端子	1.5–3.0 N	1.5–3.0 mm	0.5–0.8 mm 琴钢丝或 301 不锈钢
纽扣电池 (CR2032) 夹	0.8–1.5 N	0.5–1.2 mm	0.3–0.5 mm 301 不锈钢
板对板电池连接器	0.5–1.2 N	0.3–0.8 mm	0.2–0.4 mm 铍铜
EMI 屏蔽指（每指）	0.3–0.8 N	0.5–1.0 mm	0.1–0.2 mm 301 / 304 不锈钢
屏蔽衬垫，连续	每 10 mm 5–20 N	0.5–1.5 mm	0.1–0.15 mm 不锈钢带

这些是手持和小型外壳电子产品的指示性范围，并非绝对值。承受 50 g 跌落载荷的设备需要更大的预载；带有塑料外壳筋的设备需要更小的预载。

电池触点应选择哪种材料？

电池触点生活在一个恶劣的小环境中：与电池壳形成电偶、偶尔的电解液泄漏、湿气以及数千次插入循环。材料选择是导电性、弹性和耐腐蚀性之间的折衷。

材料	导电性	弹性质量	耐腐蚀性	最适合
琴钢丝 (ASTM A228)	低	优秀	无镀层时差	成本驱动的内部弹片，需镀层
油淬火/硬拉	低	良好	无镀层时差	通用，大批量
磷青铜	中等	良好	良好	电池端子，中等电流
铍铜 (C17200)	高	优秀	良好	高循环、低电阻触点
301 不锈钢，全硬	低	优秀	非常好	屏蔽指、夹子，无需镀层
304 不锈钢	低	中等	非常好	屏蔽，成型性更重要时

对于纯电池电流路径，磷青铜和铍铜是通常的选择，因为它们结合了有用的导电性和真正的弹簧回火。对于屏蔽，导电性远不如多年保持力而不腐蚀的能力重要，因此全硬 301 不锈钢是主力——它可以裸用或带薄镍底镀层。

如果你的触点既承载电流又必须经受盐雾，铍铜加镍加金镀层是最安全的组合，但成本最高。常见的中间路线是磷青铜加 1–2 µm 镍和 0.05–0.1 µm 金。

镀层：大多数接触问题实际产生的地方

镀层不是装饰；它是电气接口。三条规则涵盖大多数情况：

先镀镍底。1–3 µm 的镍阻止铜或铁扩散到金层中，并为金提供坚硬的基底。
金厚度跟随循环次数。0.05 µm 大约可处理几千次插拔循环，在清洁、低力应用中。对于高循环或恶劣环境，0.3–0.8 µm 是正常的。硬金（钴或镍硬化）比纯软金更耐磨损。
锡便宜但不宽容。氧化锡是绝缘体。镀锡触点需要高法向力和擦拭动作，以在每个插拔循环中突破氧化层。如果你的设计力低且无擦拭，锡最终会失效。

对于组装一次且不再插拔的屏蔽指，裸不锈钢或镀镍不锈钢通常足够，且便宜得多。

屏蔽接触弹片：力、间距和接地

EMI 屏蔽弹片与电池弹片的工作不同。它们必须在接缝处维持低阻抗接地路径，频率范围从几百 MHz 到几 GHz。物理原理奖励三件事：短接地路径、多接触点和稳定的力。

指间距和槽长

屏蔽指的行为类似于槽天线阵列。指之间的间隙必须相对于你需要衰减的最高频率的波长较短。作为实用规则，保持指间距在最高关注频率波长的约二十分之一以下。在 1 GHz（300 mm 波长）时，这意味着间距低于约 15 mm；大多数设计更紧密，为 2–5 mm，因为这也提高了机械稳健性。

接地连续性

单个指承载整个屏蔽电流会产生高阻抗路径。为每个接缝设计多个并联指，并确保屏蔽壳本身足够刚性，使指不承担结构工作。在屏蔽必须可拆卸的情况下，具有连续波轮廓的成型带衬垫比离散指提供更多接触点。

压缩永久变形和松弛

屏蔽指通常在组装时压缩一次，并在产品寿命内保持。这使得应力松弛成为主要风险。保持工作应力在材料抗拉强度的约 35–40% 或以下，并考虑成型后进行应力消除烘烤。对指的拉伸侧进行喷丸处理是提高疲劳寿命的成熟方法，在屏蔽反复打开的情况下，例如在维修访问期间。

如何指定接触弹片以确保工厂做对？

大多数接触弹片问题追溯到不完整的图纸。给供应商这七个数据点，你几乎消除了所有歧义：

1. 自由高度和工作高度（不仅仅是“压缩长度”）。

2. 工作高度下的载荷，带公差——接触弹片通常为 ±10%。

3. 最大行程/密实高度，以确保弹片在组装过程中从未被过度压缩。

4. 材料和回火，或明确声明材料由供应商选择。

5. 镀层系统，每层厚度，以及哪些表面镀层。

6. 循环寿命和环境（室内、潮湿、盐雾、温度范围）。

7. 接触几何形状——平垫、半径或点接触，以及配合表面光洁度。

对于冲压接触弹片，添加带材厚度公差和晶粒相对于弯曲的方向。横向晶粒弯曲会开裂高硬度不锈钢；顺向晶粒弯曲则宽容得多。这与我们在成型件回弹补偿指南中描述的同类问题——材料与你对抗，模具必须预期到这一点。

你实际能保持的公差

在 BQUQ，CNC 加工的弹片模具和接触销在关键特征上保持 ±0.005 mm。卷绕和成型弹片则是另一回事：对于小型接触弹片，力公差 ±10% 和自由长度公差 ±0.3 mm 是现实的，进一步收紧会急剧增加成本，因为需要 100% 力分选。

特征	典型可实现	备注
线径	±0.01 mm	由线材供应商决定
自由长度（小弹片）	±0.3 mm	分选后 ±0.15 mm
工作高度下的载荷	±10%	100% 测试后 ±7%
镀层厚度，金	标称值的 ±20%	XRF 验证
指间距，冲压带	±0.05 mm	取决于模具
指的角度	±2°	影响接触点位置

生产中出现的设计陷阱

陷阱 1：设计到密实高度。如果弹片在跌落测试中达到密实高度，线圈接触，力飙升，组件中的其他东西断裂。至少留 15–20% 行程余量。

陷阱 2：忽略配合表面。镀金弹片压在裸铜垫上会形成电偶。界面两侧都镀层，或选择兼容对，比弹片本身更重要。

陷阱 3：屏蔽上的单点接触。每个接缝一个指是设计错误，不是成本节约。

陷阱 4：力计算中未考虑镀层厚度。在 0.15 mm 指上镀 3 µm 镍加 0.5 µm 金大约是 5% 的厚度变化——足以在刚性、短指上可测量地改变力。

陷阱 5：在低力触点上选择锡以节省成本。上面已涵盖，这是消费电子产品中最常见的可避免故障。

当接触弹片还充当锁扣或机械定位器时，设计变成弹片和夹子的组合问题。我们关于拉伸弹片初拉力的笔记涵盖了该计算的预载方面，这通常是夹子能固定还是晃动的区别。

从原型到生产：预期什么

接触弹片通常需要快速，先小批量，然后是大批量以证明级进模的合理性。一条可行的路径：

原型（几天）：从指定材料 CNC 加工或手工成型的样品，小批量镀层。用于配合和力验证，不用于寿命测试。
试产（1–2 周）：软模具或短run模具，带首件检验和力曲线。
生产：冲压触点的级进模，线材触点的 CNC 卷簧机或 CNC 成型机，带过程中力采样。

BQUQ 在东莞一家工厂运行四条生产线——CNC 加工、金属冲压、弹片卷绕和成型以及散热器生产——因此需要加工销、冲压夹和卷绕弹片的接触弹片可以作为一揽子报价和制造，而不是三个。MOQ 灵活，这在你需要 500 件验证设计然后再投入模具时很重要。报价在 12 个工作小时内返回。

对于腐蚀关键触点，我们弹片腐蚀防护指南中的镀层和钝化选择直接适用于电池端子和屏蔽指。

常见问题

问：电池接触弹片应施加多大的力？

答：对于 AA 和 AAA 电池座，在完全插入位置目标为 1.5–3.0 N。纽扣电池夹通常需要 0.8–1.5 N。下限由接触电阻稳定性和振动决定；上限由反应载荷的塑料筋或夹的强度决定。始终指定工作高度下的载荷，而不是自由长度。

问：屏蔽接触弹片是否需要镀金？

答：通常不需要。屏蔽指通常组装一次且不再插拔，因此裸或镀镍 301 不锈钢足够且便宜得多。当屏蔽在维修期间打开、环境潮湿或含盐，或接触电阻必须在多次循环中保持低于几毫欧时，金才值得。

问：为什么我的电池触点随时间失去力？

答：应力松弛。弹片可能设计在材料抗拉强度的约 40% 以上，或在组装期间压缩接近密实高度。切换到更高回火材料、降低工作应力，或成型后添加应力消除烘烤通常可以解决。镀层不会导致松弛；它只会揭示松弛。

问：一个弹片可以同时做电池触点和 EMI 屏蔽吗？

答：偶尔可以，但这是折衷。电池触点需要导电性和中等力；屏蔽指需要多接触点和低而稳定的力。结合它们通常意味着过度设计一个功能。如果空间迫使合并，使用铍铜加镍金镀层，并在同一成型件上设计多个接触点。

问：你们能保持接触弹片力的公差是多少？

答：工作高度下标称载荷的 ±10% 是小型接触弹片的标准。100% 力测试可实现 ±7%，但会增加成本。自由长度通常为 ±0.3 mm，配合销或外壳上的关键加工特征在我们的 CNC 线上可保持 ±0.005 mm。
