冲压引脚与端子：压接配合与焊接设计
简要回答：冲压引脚和端子采用级进模在0.10–3.0 mm料带上生产，通常使用黄铜、磷青铜或铍铜。压接配合设计通过约0.05–0.15 mm的干涉带固定在镀覆通孔中，需要弹性回弹；焊接设计需要可润湿、耐热的表面和顺应性引线。首先选择连接方法——几何形状、材料和镀层都随之确定。BQUQ在东莞冲压这两种类型，料带特征公差保持在±0.05 mm。

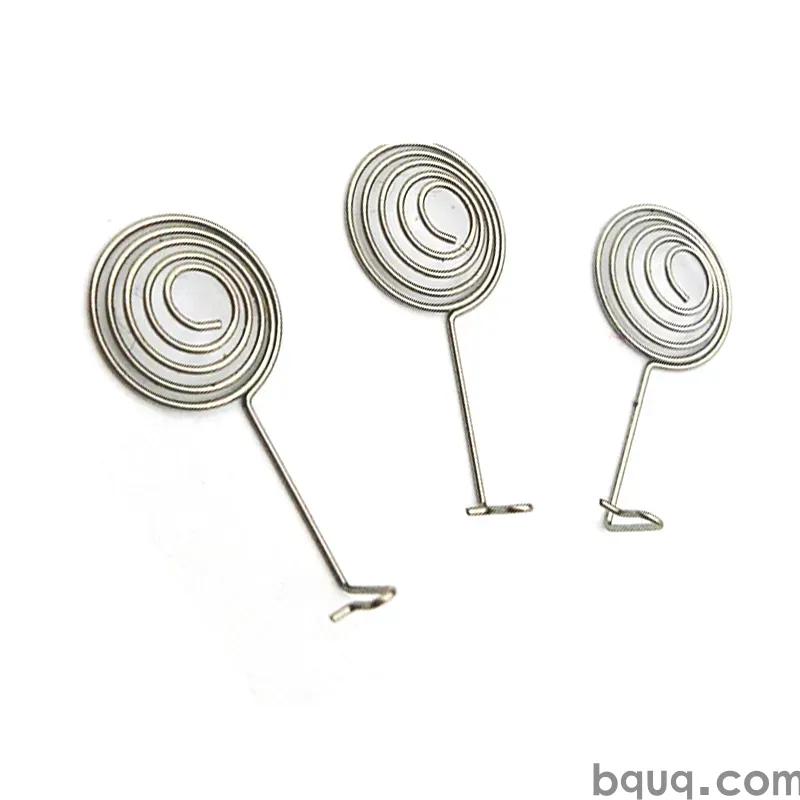

冲压引脚和端子是电子产品的连接组织。它们将电流从连接器传输到电路板，从电池传输到触点，从保险丝传输到母线。大批量生产成本低廉，这正是设计细节至关重要的原因：每件多一两分钱的料带成本，乘以两百万件，就是实实在在的资金。本指南涵盖两种主要连接方法——压接配合和焊接——以及每种方法如何改变设计、材料和您应标注的公差。如果您想了解该零件系列的更广泛概况，请从我们的定制冲压件指南开始。
压接配合与焊接：先选连接方式，再定几何形状
采购商犯的最大错误是将压接配合引脚和焊接引脚视为仅表面处理不同的同一种零件。它们并非如此。压接配合引脚是一个弹簧。其设计使得当它被推入比其最宽带略小的孔中时，金属发生弹性变形并反向推压孔壁。该法向力将零件固定到位并形成电气接口。它必须承受插入，不能永久屈服，并且必须在热循环中保持接触力。
焊接端子则相反。它不需要机械地固定自身——焊料负责固定。它需要提供一个合金能够润湿的表面，承受回流温度而不失去镀层完整性，并提供顺应性引线或引脚，以吸收端子与焊盘之间的微小不匹配。为压接配合优化的引脚焊接效果差，而压入孔中的焊接引脚无法固定。先选择连接方式，然后进行设计。
一个有用的锚点：压接配合适用于您不想回流的电路板、大电流路径和现场可维修连接器。焊接适用于SMT或通孔回流生产线，其中端子是面板上众多组件之一。混合组装存在，但通常是两个不同的零件编号。
引脚和端子的材料与镀层
| 基材 | 典型用途 | 导电率（相对于铜） | 备注 |
|---|---|---|---|
| 黄铜 (H65/C2600) | 通用端子、低成本引脚 | ~28% IACS | 易于冲压和电镀，中等弹性 |
| 磷青铜 (C51000) | 压接配合引脚、触点 | ~15% IACS | 弹性好，抗应力松弛 |
| 铍铜 (C17200) | 高循环压接配合、继电器 | ~22% IACS | 最佳弹性和疲劳寿命，成本较高 |
| 铜合金 (C194) | 引线框架、大电流引脚 | ~60% IACS | 导电性优异，强度中等 |
| 不锈钢 301/304 | 屏蔽、非载流夹子 | 低 | 耐腐蚀，导电性差 |
镀层根据连接方法和环境选择。锡（1–3 µm，哑光或光亮）是焊接端子的主力，因为它易于润湿且成本低。选择性镀金（0.05–0.8 µm，底层镍0.5–1.5 µm）是压接配合引脚以及必须承受多次插拔循环或传输低压信号（氧化膜影响大）的触点的标准选择。银用于大电流触点和保险丝夹。镍底层很重要：它阻止基材与表面镀层之间的扩散，并保持表面长期稳定。
| 连接方法 | 常用镀层 | 厚度指南 | 原因 |
|---|---|---|---|
| 焊接 (SMT/THT) | 哑光锡 | 5–10 µm | 可润湿性，低成本 |
| 焊接（细间距） | 锡或 Ni/Pd/Au | 1–3 µm 锡 | 热稳定性 |
| 压接配合 | 镍上镀金 | 0.4–0.8 µm Au | 稳定的接触电阻，耐磨 |
| 压接配合（降低成本） | 镍上镀锡 | 2–5 µm | 适用于少量插入 |
| 大电流 | 镍上镀银 | 2–5 µm | 低电阻，耐电弧 |
我们保持镀层选择的诚实：如果您的插入次数低于五次且电压普通，镀金通常是浪费钱。如果引脚传输低电平模拟信号或经历数百次插拔循环，锡会带来问题。告诉我们循环次数和电流，我们会告诉您合适的镀层。更多表面处理选项请参阅我们的冲压件表面处理指南。
压接配合引脚的几何规则
压接配合的成功取决于三个数字：干涉带、导入倒角和顺应长度。
| 特征 | 典型范围 | 错误的影响 |
|---|---|---|
| 孔径 | 0.6–1.0 mm | 决定插入力 |
| 干涉量 | 0.05–0.15 mm | 太小=松动；太大=孔壁损坏 |
| 导入倒角 | 0.2–0.5 mm，15–30° | 缺失=电路板损坏、错位 |
| 顺应长度 | 1.5–3.0 mm | 短=无弹性；长=屈曲 |
| 镀层厚度 | 0.4–0.8 µm Au | 薄=磨穿 |
针眼形和开叉引脚形状是两种常见的顺应性设计。两者都依赖引脚能够变形而不产生永久变形。这就是为什么使用磷青铜或铍铜而不是黄铜：黄铜在几次插入后就会产生永久变形，接触力衰减。如果您的图纸指定黄铜压接配合引脚，预计在几次返工后保持力会下降。
带宽公差是成本驱动因素。±0.05 mm的带宽公差适用于大多数设计；在2 mm宽的带上推到±0.02 mm开始要求更好的料带和更严格的模具维护。我们标准料带特征公差为±0.05 mm，当图纸要求模具无法经济保持的公差时会提出警示。完整分类请参阅我们的金属冲压公差指南。
焊接端子设计检查清单
焊接端子更多是热和润湿问题，而非机械问题。在发布图纸前值得确定的要点：
- 引脚几何形状：鸥翼和J形引线在回流期间自对准；直通孔插针则不会。
- 可焊区域：保持润湿焊盘远离模塑镀层和底面的模具剪切毛刺。
- 热路径：细长端子将热量从焊点导走并使其不足；保持引线部分短且横截面足够。
- 热 relief：在接地焊盘上，直接连接到大型铜平面会吸热并导致冷焊点。使用 relief 辐条。
- 共面性：对于SMT端子，标注共面性——小引脚通常最大0.1 mm，细间距更严格。
焊接端子经常与导线侧的压接筒结合，这就是为什么许多零件被描述为压接-焊接接片。这种混合类型在我们的压接和焊接接片文章中介绍。
模具、公差与测试
两种引脚系列都在级进模上运行，这意味着同一模具在一次行程中生产引脚、载带和切断。小于0.3 mm的特征需要精细边缘模具和仔细的毛刺控制，因为压接配合带上的毛刺会改变有效干涉量。预计需要对带宽、倒角角度和镀层厚度进行首件检验，以及对压接配合零件在镀覆试样上进行保持力拉拔测试。对于焊接端子，如果客户要求，可焊性测试（润湿平衡或浸焊观察）应包含在PPAP包中。我们的冲压检验方法文章介绍了量具和频率。
模具是一次性成本。简单的单排引脚模具经济实惠；每冲程生产八个端子的多排模具将模具成本分摊到更多零件上，一旦产量合理就是正确选择。对于原型数量，我们也可以提供软模零件，或者对于简单形状，提供激光切割和成型的样品，以便您在投入硬模之前验证配合。材料选择与所有这些相互作用——更硬的合金冲压时回弹更大，可能需要不同的成型工位，这就是为什么我们在最终确定模具布局之前确认料带等级。如果您仍在选择合金，我们的冲压端子材料文章并排比较了常见等级。
常见问题
问：压接配合引脚和焊接引脚有什么区别？
答：压接配合引脚通过镀覆孔中的弹性干涉机械地固定自身，需要良好的弹簧性能；焊接引脚由焊点固定，需要可润湿、耐热的表面和顺应性引线。两者要求不同的材料和几何形状，通常是不同的零件编号。
问：哪种材料最适合冲压端子？
答：低成本、低电流端子用黄铜；必须保持弹簧力的压接配合引脚和触点用磷青铜；高循环或继电器触点用铍铜；大电流引线框架用铜合金C194。选择取决于电流、插入循环次数和成本目标。
问：压接配合引脚需要多少镀金？
答：通常0.4–0.8 µm金，底层0.5–1.5 µm镍。该范围可承受插入循环并保持接触电阻稳定。较薄的黄金在反复插拔时会磨穿；较厚的黄金在恶劣环境之外很少能收回成本。
问：BQUQ能否冲压带选择性镀层的引脚？
答：可以。我们在冲压料带上进行选择性镀金、镀锡和镀银，并且可以仅对接触区域进行电镀以节省成本，同时保持指定的可焊或压接配合区域。发送图纸和镀层标注以获取报价。
问：冲压引脚特征您能保持什么公差？
答：料带特征的标准公差为±0.05 mm，当模具和料带支持时，关键带可提供±0.02 mm。在报价前，我们会标记任何会大幅推高成本的标注，而不是悄悄报价。
