电子设备用冲压接地五金件
简短回答：冲压接地五金件是小型金属零件——弹片、弹簧指、锯齿垫圈和螺钉接线片——将 PCB、机箱或屏蔽罩连接到公共地。它们的作用看似微不足道，但电气要求严格：保持接触电阻低且稳定，通常每个连接点低于约 10 毫欧，并在产品寿命期内承受温度、振动和腐蚀。未能通过 EMC 或安全测试的零件很少是昂贵的那些。它们往往是廉价的冲压接触件，失去了法向力或在界面处腐蚀。
接地是机械设计与电气性能碰撞的地方。一个在图纸上看起来没问题的弹片，可以在工作台上通过连续性测试，但仍可能无法通过盐雾测试，或在振动后失去接触力并断开安全接地路径。本指南涵盖冲压接地零件的作用、哪些材料和镀层能保持低电阻，以及如何为现实世界设计和测试连接点。
为什么接地五金件在电子设备中很重要
接地连接服务于三个不同的目的。对于安全，它提供低阻抗故障电流路径，使短路触发断路器而不是使机箱带电。对于 EMC，它为高频返回电流提供受控路径，使其不辐射。对于 ESD，它将静电荷泄放到定义的参考点，而不会损坏敏感元件。
每个目的对电阻的容忍度不同。安全接地必须承受反复的故障电流；射频接地必须在数百 MHz 下保持低阻抗，这取决于几何形状以及材料。这就是为什么接地弹片是精密冲压件，而不是支架：接触力、接触面积和镀层都决定了电阻，而这三者都会随着腐蚀和机械松弛而退化。
冲压接地零件的类型
冲压接地家族比大多数 BOM 所显示的要广泛得多。

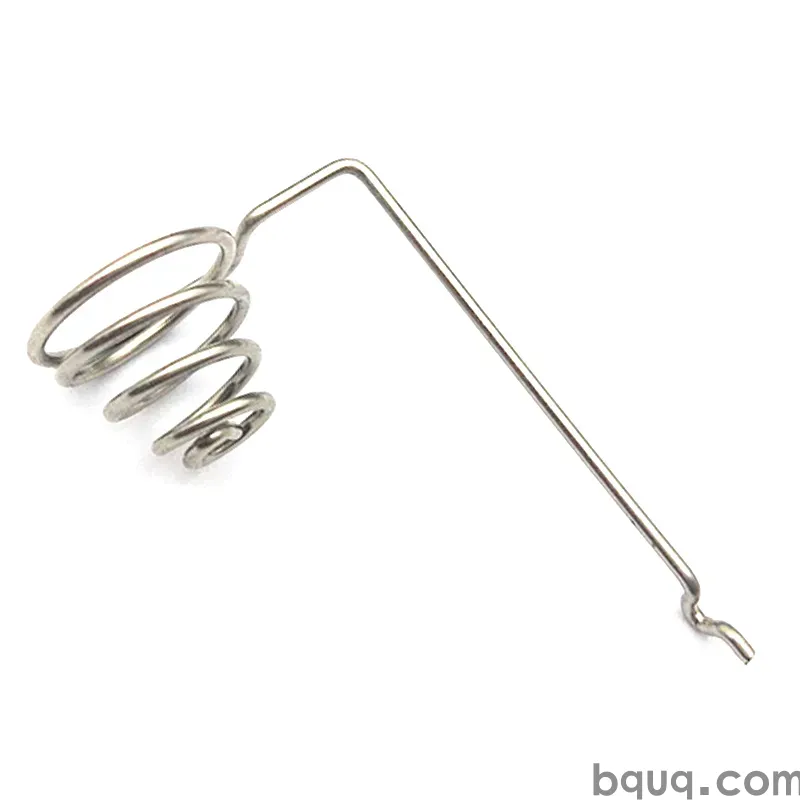

弹簧指是悬臂或 U 形接触件，将电路板焊盘或机箱导轨压紧以形成柔性接地。单指和双指在接触力与插入力之间权衡。锯齿垫圈——星形、内齿或外齿——咬穿氧化层和油漆，到达螺钉头下的裸金属。接地弹片固定屏蔽罩或金属外壳，同时也将其接地。螺钉接线片和接地板为接地螺柱提供螺栓连接接口。EMI 屏蔽条和板级衬垫在噪声部分周围形成连续的导电周边。带导电尖端的机箱支柱既定位电路板又将其接地。
由于这些零件通常共存于同一组件上，通常值得在共享模具上冲压整个系列，这就是为什么买家经常将冲压端子和接触件与屏蔽罩和外壳零件一起采购。
低接触电阻的材料和镀层
基材决定导电性和弹性性能；镀层决定界面处发生什么。
| 镀层 | 典型接触电阻 | 耐腐蚀性 | 可焊性 | 典型用途 |
|---|---|---|---|---|
| 镍打底哑光锡 | 低，稳定 | 中等 | 优秀 | 焊接接地，大批量 |
| 亮锡 | 初始低 | 较低；有锡须风险 | 良好 | 成本驱动的焊点 |
| 裸镍 | 低到中等 | 良好 | 无助焊剂时差 | 耐磨表面，螺钉接口 |
| 镍+闪金 | 非常低，非常稳定 | 优秀 | 良好 | 低电平信号和射频接地 |
| 银 | 最低 | 无覆盖层时差 | 良好 | 大电流接触，不暴露 |
| 钢上锌/铬酸盐 | 中等 | 良好 | 不可焊 | 机箱对机箱连接 |
对于可焊接的板接地，镍阻挡层上的哑光锡是默认选择。对于螺钉拧紧或反复插拔的连接，镍底层加薄闪金可保持电阻低且稳定，并抵抗微动。不要在整个垫圈或弹片上指定金——将其限制在接触区域，因为金成本由面积决定。冲压接触件镀层一文解释了如何根据接口类型在锡、镍和金之间选择。
针对接触电阻和保持力的设计
电阻不是一个数字；它是体电阻、接触点处的收缩电阻和表面膜电阻的叠加。你通过法向力、接触几何形状和镀层来控制后两者。
| 设计参数 | 典型目标 | 为什么重要 |
|---|---|---|
| 每个接触点的法向力 | 0.5-3 N | 足以破坏膜并保持接触；过大会使机箱变形 |
| 每个连接点的接触电阻 | < 10 mΩ | 保持故障电流和射频返回路径低阻抗 |
| 插合时的擦拭距离 | 0.3-1.0 mm | 插入时清除接触点上的氧化物 |
| 插拔次数 | 服务零件 10-100 次 | 决定回火和镀层选择 |
| 工作温度 | -40 至 +105 °C | 驱动应力松弛和镀层选择 |
弹簧指应由弹簧回火合金制成——磷青铜或铜铍合金——并成形为使指在偏转范围内工作，保持应力低于材料屈服强度。组装时过度偏转的指会在几个热循环内松弛并失去力。给配合表面一个确定的擦拭，使接触点自清洁，并避免指在每个循环中接触同一点而没有滑动作用的设计。
测试和质量检查
接触电阻用四线（开尔文）法测量，以消除引线电阻，通常在指定测试电流下报告毫欧。插拔力和保持力测试确认指提供设计的法向力。盐雾和混合流动气体测试检查镀层的腐蚀行为。振动和热循环检查连接点在机械和温度应力后保持低电阻。
在 BQUQ，我们默认随冲压接地零件提供尺寸检测数据，并可在质量计划中增加接触电阻或镀层厚度检查。有关冲压接触件如何检验的完整信息，接地弹片和EMI 屏蔽接触件指南涵盖了几何形状和测试角度。
常见问题
问：接地连接点应具有什么接触电阻？
答：对于大多数电子接地连接点，目标每个界面低于约 10 毫欧，用四线法测量。射频接地通常需要更低且更稳定的电阻，这通常意味着在接触区域使用镍底层加闪金，而不是裸锡。
问：哪种镀层最适合接地弹片？
答：这取决于接口。对于焊接接地，镍打底哑光锡是标准且最便宜可靠的选择。对于螺钉或反复插拔的连接，镍底层加薄闪金可保持电阻低且稳定，并抵抗微动腐蚀。裸镍是良好的耐磨表面，但难以焊接。
问：为什么接地弹片几个月后失去接触？
答：通常是应力松弛或腐蚀。组装时过度偏转的指逐渐失去法向力，接触点形成氧化或腐蚀膜。通过设计指在其弹性范围内工作、在插合时增加擦拭，并选择适合环境的镀层来修复。
问：冲压接地零件能否做到严格公差？
答：可以。接地弹片、指和垫圈在关键特征上标准冲压至 ±0.05 mm，在特定接触高度或指位置要求更严格控制。由于这些零件控制电气性能，我们将接触关键尺寸视为检验计划中的关键特性。
问：冲压接地五金件的交货期和最小起订量是多少？
答：没有固定的最小起订量；实际最小量取决于模具。软模或桥模支持小批量生产，而连续模服务于大批量。将图纸连同材料、镀层和数量发送至 sc@bquq.com，BQUQ 在 12 个工作小时内返回指示性报价。
