隔振弹簧：刚度与固有频率
简要回答：只有当弹簧的固有频率远低于激励频率时，弹簧才能隔离振动——频率比达到3:1或更高，即弹簧的固有频率应等于或低于驱动频率的三分之一。对于25 Hz的电机，目标应为8 Hz或更低。固有频率与弹簧刚度除以支撑质量的平方根成正比，因此频率减半需要将刚度降至四分之一。实践中，您需要选择一款足够软、行程足够长且具有足够静载能力的弹簧，然后验证挠度、应力和屈曲。BQUQ在东莞以±0.005 mm的CNC公差加工和卷制隔振弹簧，12个工作小时内报价。
从物理角度讲，什么是隔振？
隔振是指切断振动力从机器传递到结构——或从地面传递到敏感仪器——的路径。弹簧通过在两者之间引入一个柔性元件来实现这一点。弹簧不是刚性传递力，而是储存和释放能量，其支撑的质量成为一个具有自身频率的谐振器。
两个区域很重要：
- 放大区：当驱动频率接近弹簧-质量系统的固有频率时，运动被放大而非减弱。这是共振区，具有破坏性。
- 隔振区：当驱动频率远高于固有频率时，传递率下降。传递力随频率比升高而降低。
过渡区是设计难点。每个隔振器在启动和停机时都会经过共振，因此弹簧必须能承受共振，系统必须要么快速阻尼通过，要么由限位器约束。
用一个方程表示传递率
对于具有粘性阻尼比ζ和频率比r = f_驱动 / f_固有 的单自由度系统：
T = √[ (1 + (2ζr)²) / ( (1 − r²)² + (2ζr)² ) ]
当r = 3且ζ = 0.05时，T ≈ 0.13——约87%的扰动力被阻断。当r = 5时，T ≈ 0.045。这就是为什么3:1规则是下限，而不是目标。
如何计算弹簧固有频率？
弹簧支撑质量的固有频率为：
f_n = (1 / 2π) × √(k / m)
其中k为弹簧刚度，单位为N/mm（SI单位制中表示为N/m），m为支撑质量，单位为kg。对于多弹簧安装，k为分担载荷的所有弹簧刚度之和，m为承载的总质量。
对于使用Hz和kg的工程师，一个实用捷径：
f_n ≈ 15.76 / √δ
其中δ为支撑载荷下的静态挠度，单位为毫米。这个单一数值——静态挠度——是判断隔振器能否起作用的最快方法。想要5 Hz？需要约10 mm的静态挠度。想要3 Hz？约28 mm。
静态挠度目标
| 目标固有频率 | 所需静态挠度 | 典型隔振器类型 |
|---|---|---|
| 10 Hz | ~2.5 mm | 硬橡胶垫、短弹簧 |
| 7 Hz | ~5 mm | 中等压缩弹簧 |
| 5 Hz | ~10 mm | 软压缩弹簧 |
| 3 Hz | ~28 mm | 长行程弹簧、大自由长度 |
| 2 Hz | ~62 mm | 空气弹簧或非常软的定制弹簧 |
这些数值为单自由度模型的指示值。实际安装会增加结构柔度，这通常会软化有效系统并使频率下移——有时有用，有时不可预测。
为什么弹簧刚度比弹簧材料更重要？
刚度决定频率。材料决定应力、疲劳寿命和腐蚀行为。工程师通常从材料入手，因为感觉更具体，但刚度决策优先，并约束其他所有因素。
圆线螺旋压缩弹簧的刚度：
k = G d⁴ / (8 D³ N_a)
其中G为剪切模量，d为线径，D为中径，N_a为有效圈数。线径的四次方依赖是主要杠杆。线径增加10%，刚度提高约46%。中径增加10%，刚度降低约25%。
| 参数 | 变化 | 对刚度的影响 | 对应力的影响 |
|---|---|---|---|
| 线径 d | +10% | +46% | 更高（固定载荷下应力 ∝ 1/d³） |
| 中径 D | +10% | −25% | 更低 |
| 有效圈数 N_a | +10% | −9% | 更低 |
| 自由长度 | +10% | 无变化 | 更低（可用行程更多） |
实际结果：要获得低固有频率，需要软弹簧，而软弹簧意味着细线、大直径、多圈数，或三者兼有。这会将您推向长而细的弹簧——从而带来屈曲和颤振问题。
屈曲与细长比
当自由长度相对于中径增大时，压缩弹簧容易发生侧向屈曲。一个常见的经验法则是，对于无导向弹簧，自由长度与中径之比保持在约4以下，超过此值则提供内部或外部导向。屈曲的弹簧不会按设计工作：刚度变为非线性，出现侧向刚度，隔振频率发生偏移。
对于非常软的隔振器，考虑：
- 导向杆或导向套
- 将两个不同刚度的弹簧同心嵌套
- 改用不同几何形状，如锥形或桶形弹簧
- 将载荷分散到多个较短的弹簧上
如何将弹簧匹配到实际振动问题？
从激励入手，而不是从弹簧入手。以下流程是我们在BQUQ报价隔振弹簧时使用的方法。
步骤1：表征激励
确定驱动频率。对于旋转机械，f = RPM / 60。对于3000 RPM的两极电机，即50 Hz。记住谐波：电机可能在2倍和3倍运行速度下产生显著能量，轴承可能增加更高阶成分。如果最低显著频率为50 Hz，目标固有频率应为16 Hz或更低。
步骤2：设定频率比
选择r ≥ 3，理想为4至5。低于3会使您过于接近共振，此时质量或刚度的微小变化会导致传递率大幅变化。高于5则收益递减，且需要非常软、非常长的弹簧。
步骤3：转换为静态挠度
使用δ = (15.76 / f_n)²。对于f_n = 8 Hz，δ ≈ 3.9 mm。对于f_n = 5 Hz，δ ≈ 9.9 mm。
步骤4：确定弹簧尺寸
根据每个弹簧的静载荷W和挠度δ，刚度k = W / δ。然后选择d、D和N_a以达到该刚度，同时保持应力可接受。检查：
- 压并高度——必须小于安装高度减去最大动态挠度
- 压并应力——应低于材料和循环次数下的许用值
- 颤振——弹簧本身（而非其上质量）的固有频率应远高于激励频率
步骤5：通过载荷测试验证
刚度很容易出错。线径公差、圈数和端部条件假设都会改变测量值。在预期行程的20%、40%和60%处进行载荷-挠度测试，可在装配前发现大多数错误。我们的弹簧载荷测试文章详细介绍了测量设置。
阻尼和阻尼比呢？
纯钢弹簧几乎没有固有阻尼——ζ通常为0.001至0.01。这对于共振以上的隔振效率非常有利，但对共振时的控制不利。实践中，隔振系统通过以下方式增加阻尼：
- 与弹簧串联或并联的弹性体元件
- 端圈和座圈的摩擦
- 安装座中的流体或空气阻尼
- 限制共振时行程的限位器
更高的阻尼会降低共振峰值，但会略微降低共振以上的隔振效果。对于r ≥ 3，代价很小——ζ为0.1与0.01相比，r = 4时的T从约0.067变为约0.077。可以接受。真正的好处是能够承受启动和停机。
| 阻尼比 ζ | 共振时峰值 T | r = 3 时 T | r = 5 时 T |
|---|---|---|---|
| 0.01 | ~50 | 0.111 | 0.042 |
| 0.05 | ~10 | 0.128 | 0.045 |
| 0.10 | ~5 | 0.152 | 0.051 |
| 0.20 | ~2.5 | 0.207 | 0.068 |
数值为线性单自由度模型的指示值。
哪种弹簧类型适合哪种隔振任务？
不同几何形状解决不同约束。下表将常见隔振任务映射到弹簧系列。
| 任务 | 推荐弹簧 | 原因 |
|---|---|---|
| 轻型仪器，目标10–20 Hz | 小型压缩弹簧 | 紧凑、易于安装、成本低 |
| 电机或泵安装座，5–10 Hz | 带导向的中等压缩弹簧 | 刚度可预测、行程好 |
| 重型机械，3–5 Hz | 大型压缩弹簧或空气弹簧 | 需要长静态挠度 |
| 拉伸载荷隔振器 | 拉伸弹簧 | 拉模式安装，挂钩或环 |

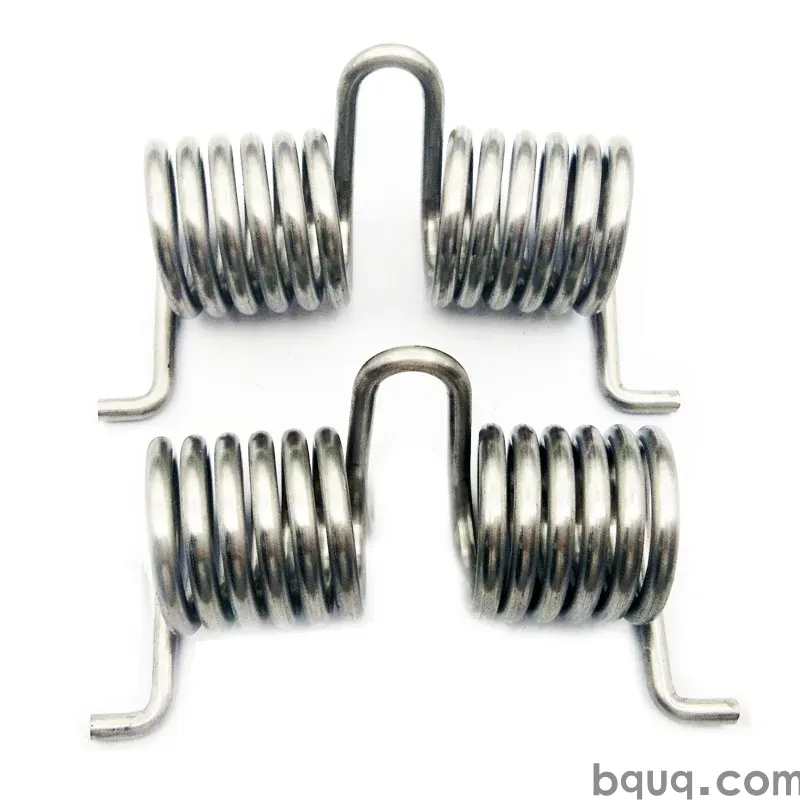

| 旋转或枢轴隔振 | 扭转弹簧 | 扭矩柔度，角度隔振 |
| 空间受限、高载荷 | 模具弹簧或碟簧组 | 短高度内高刚度 |
对于大多数工业安装座，螺旋压缩弹簧是默认选择。它便宜、可预测且易于指定。工程工作在于刚度，而非几何形状。
破坏隔振系统的设计陷阱
启动时的共振
每台机器在升速过程中都会经过共振。如果弹簧无法承受放大的行程，它将屈服或疲劳。检查共振时的峰值振幅，并确认弹簧未达到压并高度。
结构柔度
弹簧的软硬取决于其所处的结构。如果安装板弯曲，有效系统刚度会改变，固有频率会移动。刚性、厚重的底座不是可选项。
温度与材料
剪切模量G随温度降低。对于钢，在正常工作范围内，温度每升高100 °C，G大约下降2%至3%。这会降低刚度并降低频率——通常影响很小，但对于高温应用值得检查。对于腐蚀性环境，302或316等不锈钢牌号会改变G和许用应力，因此必须重新计算刚度和寿命，而不是按比例缩放。我们的弹簧线径选择文章详细介绍了权衡取舍。
疲劳与循环次数
隔振弹簧通常承受数百万次小循环，而非少数大循环。应力范围比峰值应力更重要。将交变剪切应力保持在材料和表面状态耐久极限以下，并在循环次数高时指定喷丸处理。我们的弹簧动态载荷设计指南中的原则直接适用。
公差累积
刚度公差是线径公差、圈数和端部磨削的函数。如果隔振目标严格，请明确指定刚度公差并据此测试。不要假设目录中的标称刚度会落在5%以内。
BQUQ如何支持隔振弹簧项目
BQUQ在东莞一家工厂运行四条生产线：CNC加工（±0.005 mm）、金属冲压、定制弹簧和散热器生产。对于隔振工作，这意味着弹簧、其座圈以及任何机加工外壳可以一起采购，而不是分散在三个供应商——当刚度和几何形状相互作用时，这一点很重要。
您可以期待：
- 12个工作小时内报价（针对明确的弹簧规格）
- 灵活的最小起订量——欢迎原型和小批量
- ISO9001质量体系，进行尺寸和载荷验证
- 材料范围涵盖琴钢丝、油回火、铬硅和不锈钢牌号
请发送线径、中径、有效圈数、自由长度、端部类型、材料以及目标挠度下的载荷。如果您只有振动问题——质量、驱动频率和所需隔振效果——请发送这些。我们将反推弹簧。
常见问题
问：隔振器应具有什么固有频率？
答：目标为最低显著驱动频率的三分之一或更低，理想为四分之一至五分之一。对于50 Hz电机，即10至16 Hz。越低对隔振越好，但需要更多静态挠度、更长的弹簧和更多安装空间。低于3 Hz时，通常不再使用螺旋钢弹簧，而转向空气弹簧。
问：更软的弹簧总是隔振更好吗？
答：在共振区以上，是的——更低的刚度意味着更低的固有频率和更低的传递率。但更软的弹簧需要更多行程，更容易屈曲，并且可能无法承受启动时的共振。还有一个实际下限：非常软的弹簧对质量变化和结构柔度变得敏感，因此有效频率会漂移。
问：如何计算隔振器的弹簧刚度？
答：对于螺旋压缩弹簧，使用k = G d⁴ / (8 D³ N_a)。或者反向计算：刚度等于静载荷除以所需静态挠度，静态挠度来自目标固有频率。两种方法应一致；如果不一致，请检查有效圈数和端部条件。
问：钢弹簧本身能提供足够的阻尼吗？
答：不能。钢弹簧的阻尼比约为0.001至0.01，非常低。这对于共振以上的隔振效率没问题，但意味着共振时振幅很大。大多数隔振器设计会增加弹性体、摩擦或流体阻尼，或安装限位器以限制启动和停机时的行程。
问：隔振弹簧早期失效的原因是什么？
答：常见原因是启动时的共振过冲、过度细长导致的屈曲、高交变应力导致的疲劳，以及镀层或不锈钢零件的腐蚀或氢脆。指定刚度公差、增加导向和表面喷丸处理可在现场出现问题前解决大多数问题。
