动态载荷与共振下的弹簧设计

简短回答：动态载荷设计需保持弹簧固有频率至少为激励频率的15–20倍，限制修正剪切应力不超过疲劳极限，并通过增加有效圈数、增大线径或添加阻尼来控制波动。实践中，平均直径25 mm、线径3 mm、8个有效圈的钢制压缩弹簧共振频率约为90–130 Hz；若设备以50 Hz激励，必须改变几何参数，而非仅更换材料。BQUQ在东莞一家ISO9001工厂加工和卷绕此类弹簧，12个工作小时内报价。

静态弹簧设计是双变量问题：力和变形。动态设计增加了两个变量——时间和频率——这正是大多数现场失效的根源。通过所有静态检查的弹簧仍可能在几十万次循环后断裂，原因可能是被驱动接近其固有频率、线圈内侧应力超过疲劳极限，或波动导致线圈在高速下堆叠至并圈。

本文涵盖工程流程：固有频率计算、共振避免、波动控制、阻尼、疲劳应力极限，以及使动态性能可重复的制造公差。所有数据均为典型指示值；最终值取决于您的具体几何形状、材料和工况。

为什么动态载荷会破坏通过静态检查的弹簧？

静态检查只问一个问题：弹簧是否在不超过许用应力的情况下变形到所需长度？动态检查问一个更难的问题：弹簧是否能在该应力、该频率、该环境下承受数百万次循环？

三种机制导致大多数动态失效：

疲劳裂纹。循环剪切应力在弹簧圈内侧（通常在最大曲率点）引发裂纹。裂纹扩展直至线材断裂。断口通常显示光滑的萌生区和较粗糙的最终断裂区。
共振与波动。在某些频率下，压缩波沿弹簧上下传播，导致部分线圈运动而其他线圈几乎静止。局部应力可达标称值的数倍。
冲击与并圈。若弹簧在动态事件中压缩至并圈高度，线圈碰撞。由此产生的冲击载荷远高于设计应力。

通过静态检查但在20万次循环失效的弹簧通常是疲劳或共振问题，而非材料问题。从琴钢丝改为铬硅钢仅在应力水平降至新材料疲劳极限以下时才有帮助。

如何计算弹簧的固有频率？

对于两端固定防转的螺旋压缩弹簧，基本固有频率（Hz）近似为：

f = (1/2) × √(k / m)

其中k为弹簧刚度（N/m），m为弹簧有效质量（kg）。弹簧设计手册中更实用的形式为：

f ≈ (d / (π × D² × N_a)) × √(G / (32 × ρ))

其中d为线径，D为平均线圈直径，N_a为有效圈数，G为剪切模量，ρ为材料密度。对于钢，G ≈ 79,300 MPa，ρ ≈ 7,850 kg/m³。

关键见解是固有频率与线径成正比，与平均直径的平方和有效圈数成反比。提高固有频率需使用更粗线材、更小平均直径或更少有效圈数。降低则相反。

计算示例：3 mm线径，25 mm平均直径，8个有效圈

参数	数值
线径 d	3.0 mm
平均线圈直径 D	25 mm
有效圈数 N_a	8
剪切模量 G	79,300 MPa
密度 ρ	7,850 kg/m³
估计基本频率	~100–130 Hz

若设备在该频段激励，此弹簧将共振。若应用运行在50 Hz，您有2–2.6倍的裕度——对安全而言太薄。目标固有频率至少为激励频率的15–20倍，若无法超过则至少设计在频段以下0.5倍。

频率裕度的设计目标

激励频率	最小固有频率	典型措施
10 Hz	150–200 Hz	增大线径或减少有效圈数
25 Hz	375–500 Hz	重新设计几何形状；仅换材料不够
50 Hz	750–1000 Hz	通常需要更硬、更短的弹簧或阻尼
100 Hz	1500–2000 Hz	考虑不同弹簧类型或阻尼器

若所需固有频率不切实际，正确答案通常是改变系统——添加阻尼器、改变凸轮轮廓或将弹簧移至激励较低的位置。强行将弹簧设计成易共振是可靠性问题，您将在保修索赔中付出代价。

什么是弹簧波动，如何控制？

波动是沿弹簧轴线传播的压缩波。当激励频率与固有频率匹配时，波在两端反射并形成驻波行为。部分线圈大幅运动，其他几乎不动。运动线圈的局部应力可达由力和变形计算的标称应力的数倍。

波动在有效圈数多、固有频率低的弹簧（长而软的弹簧）中破坏性最大。表现为嗡嗡声或振铃声、力输出不稳定，以及运动最大线圈的早期疲劳失效。

控制方法，按实用性排序：

1. 提高固有频率。更粗线材、更小平均直径、更少有效圈数。这是最有效的单一改变。

2. 添加阻尼。线圈间摩擦、阻尼套或带摩擦的闭圈端。阻尼降低共振振幅但不消除频率匹配。

3. 使用嵌套或双刚度弹簧。两个具有不同固有频率的弹簧降低两者同时共振的可能性。

4. 改变激励。若机器速度可调，远离共振频段通常比重新设计弹簧更经济。

关于旋转应用中循环应力如何累积的深入探讨，请参阅弹簧旋转疲劳。

如何设计疲劳寿命？

疲劳设计意味着将交变剪切应力保持在材料在所需循环次数下的疲劳极限以下。控制应力是线圈内侧的修正剪切应力：

τ = K_w × (8 × F × D) / (π × d³)

其中K_w为Wahl修正系数，F为施加力，D为平均线圈直径，d为线径。对于动态设计，需要平均应力和交变应力：

τ_mean = (τ_max + τ_min) / 2
τ_alt = (τ_max − τ_min) / 2

然后与材料的疲劳图（Goodman或Soderberg）比较。弹簧钢的典型疲劳极限（以抗拉强度的百分比表示）为：

材料	典型疲劳极限（剪切，占UTS的%）	备注
琴钢丝	40–45%	疲劳性能好，耐腐蚀性有限
铬硅钢	45–50%	疲劳性能优异，需保护
铬钒钢	45–50%	高温性能好
302不锈钢	30–35%	耐腐蚀，疲劳较低
17-7 PH	40–45%	良好的耐腐蚀和疲劳性能

这些为指示值。表面状态、喷丸和残余应力会显著改变它们。喷丸通过使表面处于压缩状态，可将典型压缩弹簧的疲劳寿命提高20–50%。卷绕后的去应力退火去除会加速裂纹萌生的残余拉应力。工艺细节请参阅弹簧去应力退火。

预压和喷丸

预压（scragging）将弹簧一次压缩至并圈高度，在线圈内侧产生有益的残余应力。喷丸用细小介质轰击表面，形成压缩层。两者都是动态弹簧的标准工艺，均增加成本。对于必须承受10⁶次循环的弹簧，通常值得。

公差和材料起什么作用？

动态性能对几何形状敏感。线径变化5%会使应力变化约15%（应力与d³成正比）。平均直径变化5%会使应力变化约5%。这就是动态弹簧需要比静态弹簧更紧公差的原因。

参数	典型静态公差	典型动态公差
线径	±0.02 mm	±0.01 mm
外径	±0.15 mm	±0.08 mm
自由长度	±1.0 mm	±0.5 mm
测试长度下的载荷	±10%	±5%
垂直度	2°	1°

材料选择遵循疲劳和环境要求。琴钢丝为小弹簧提供单位成本最佳的疲劳性能。铬硅钢是高循环汽车和工业弹簧的主力。不锈钢等级以疲劳寿命换取耐腐蚀性。对于高温或腐蚀环境，考虑铍铜弹簧或17-7 PH。

BQUQ如何制造动态工况弹簧？

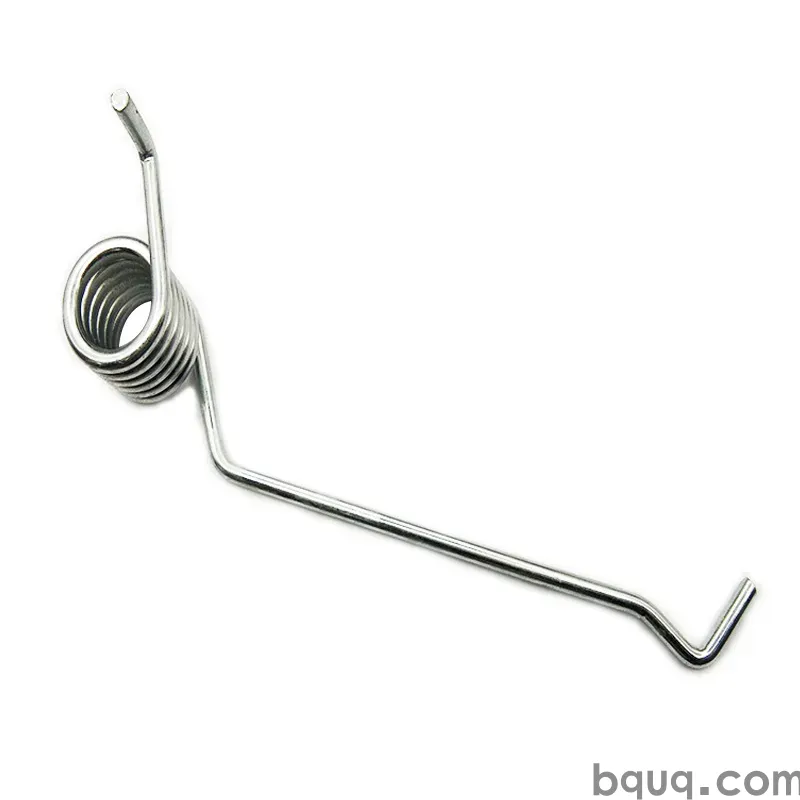

BQUQ在东莞一家工厂的ISO9001体系下，运营CNC加工、金属冲压、定制弹簧和散热器四条生产线。弹簧制造涵盖压缩、拉伸和扭转类型，提供CNC卷绕、去应力退火、喷丸和预压操作。

对于动态应用，工艺顺序与设计同样重要：

1. 线材进厂检验——直径、抗拉强度、表面状态。

2. CNC卷绕——节距和直径控制在紧公差内。

3. 去应力退火——去除卷绕残余应力。

4. 端面磨削——压缩弹簧的垂直度和平整度。

5. 喷丸——压缩表面层。

6. 预压——残余应力稳定化。

7. 载荷测试——测试长度下100%或抽样检验。

由于四条生产线在同一工厂，需要冲压保持架或机加工座的弹簧可一起生产和验证。这缩短了设计变更与功能测试之间的循环。报价在12个工作小时内发出，MOQ对原型和小批量试产灵活。

对于弹簧与机加工或冲压件相互作用的组件，请参阅弹簧失效分析了解接口问题在现场的表现。

常见问题

问：动态应用中弹簧的目标固有频率应是多少？

答：若可实现，目标固有频率至少为激励频率的15–20倍。若不切实际，设计在频段以下——低于0.5倍——并添加阻尼。固有频率在激励频率20%以内的弹簧将快速波动和疲劳。几何形状改变通常比材料改变更有效。

问：喷丸真的能延长弹簧疲劳寿命吗？

答：是的，压缩弹簧通常提高20–50%，因为它在疲劳裂纹萌生的表面形成压缩残余层。效益取决于强度、覆盖率和材料。喷丸不能解决共振问题或过应力设计；它在应力水平已可接受时改善疲劳裕度。

问：如何知道弹簧是否波动？

答：症状包括特定机器速度下的嗡嗡声或振铃声、力输出不稳定、热量积聚，以及远离端部的线圈出现疲劳裂纹。若失效位置不在最大标称应力点，波动是可能原因。高速下的仪器化力测量将直接显示振荡。

问：更硬的弹簧是否总是具有更高的固有频率？

答：不一定。固有频率与刚度除以质量的平方根成正比。由更粗线材制成的更硬弹簧也具有更大质量，因此两种效应部分抵消。实践中，增大线径和减少有效圈数可提高频率，但必须计算而非假设。仅刚度不是可靠的指标。

问：动态弹簧最重要的公差是什么？

答：线径和测试长度下的载荷。应力与线径的立方成正比，因此线径变化5%会使应力变化约15%。载荷公差控制安装力，从而控制平均应力。对于动态工况，指定线径±0.01 mm和载荷±5%，比典型静态公差更紧。
