连接器和开关弹簧的接触载荷

简短回答：接触载荷是弹簧在电气接口处施加的法向力——板级连接器通常为每个触点0.2–1.5 N，电源端子为1–5 N，轻触开关为0.5–3 N。它必须足够高以击穿氧化膜并保持稳定的毫欧级接触电阻，但又必须足够低以避免磨损、镀层损伤和过大的插入力。在实践中，您指定的是一个范围，而不是单一值——例如在额定挠度下1.2 N ±20%——然后通过公差链两端的载荷测试进行验证。BQUQ在东莞以CNC特征±0.005 mm的精度加工和成型这些弹簧，并在12个工作小时内报价。

为什么在电子设备中接触载荷比弹簧刚度更重要

在大多数弹簧应用中，工程师从刚度开始。在连接器和开关中，他们应该从载荷开始。

连接器触点首先是一个电气设备，其次才是机械设备。弹簧的作用是在配合接口处产生可预测的法向力，因为该力是：

击穿表面膜。铜合金在暴露后数小时内会形成氧化层和硫化层。通常需要约0.5 N或更大的接触力来破坏这些膜并建立真正的金属对金属接触。低于此值时，您依赖的是通过薄膜的隧穿传导，电阻会变得不稳定。
稳定接触电阻。接触电阻在低载荷下随力增加而急剧下降，在典型镀金触点约1 N以上趋于平缓。在平坦区域工作意味着小的制造变化不会转化为大的电阻波动。
抵抗微动和振动。接口处几微米的微动会导致微动腐蚀。更高的法向力会降低相对滑移幅度，这就是为什么汽车和工业连接器指定最小力而不是标称力。
承受热循环。外壳、端子和弹簧之间的差异膨胀会随温度改变挠度。带有余量的载荷范围可以吸收这种漂移。

反向压力同样真实。过大的力会增加插入力、磨损镀金层、冷焊软锡触点，并可能使配合引脚变形。对于多位置连接器，总插入力随触点数量成比例增加——一个60位连接器在每触点2 N时需要120 N的插入力（在摩擦系数之前），这对现场技术人员来说已经很不舒服。

因此，设计目标是一个载荷范围，在特定挠度下定义，具有明确的公差，并在实际发货的镀层和成型操作之后进行测量。

如何在图纸上指定接触载荷

一份写得好的电子触点弹簧规格包含四个数字，而不是一个。

参数	定义内容	典型电子值
工作挠度	从自由位置到配合位置的行程	0.15–0.60 mm
工作挠度下的接触载荷	电气接口处的法向力	0.3–1.5 N（信号），1–5 N（电源）
载荷公差	围绕标称值的可接受分布	±15% 至 ±25%
寿命终止时的最小载荷	松弛和循环后的力	≥ 初始标称值的60–70%

还有两个支持值也值得放在图纸上：自由高度（或扭转类型的自由角度）和工作挠度下的最大应力，表示为材料屈服强度的百分比或目标应力（MPa）。

指定载荷而不仅仅是尺寸的原因是载荷是功能输出。两个弹簧在比较仪上测量结果相同，但由于线径漂移、圈数、热处理变化或成型残余应力，可能提供不同的力。载荷测试可以一次性捕捉所有这些因素。

要深入了解刚度和载荷在一系列弹簧中如何相互作用，请参阅弹簧刚度与载荷。

信号触点、电源触点和开关触点

这三类触点的行为差异足够大，需要分别制定规则。

信号触点（板对板、FFC/FPC、细间距）运行在0.2–1.0 N。主要风险不是电阻而是磨损：低力加上振动加上反复插拔循环会磨损0.4–0.8 µm的金层。许多细间距设计接受0.3 N，因为触点几何形状使用尖锐的冠部或边缘，局部集中应力并刺穿薄膜。

电源触点运行在1–5 N，有时更高。这里的驱动因素是电流密度和热量。更高的力降低收缩电阻，从而降低接口处的I²R加热。一个20 A的刀片触点在3 N下运行会比在1 N下明显更冷。

轻触开关是混合型。金属弹片或悬臂必须提供清晰的咔嗒声，具有明确的驱动力（通常1.0–3.5 N）和足够高的返回力以可靠地断开电路。开关寿命主要由驱动力与释放力的比率以及弹片中的应力水平决定。

材料和几何形状：载荷的实际来源

接触载荷是刚度和挠度的乘积。两者都由材料和几何形状决定，并且都受到电气要求的约束。

铜合金占主导地位

材料	典型模量	导电率	适用场景
磷青铜（C51000、C52100）	~110 GPa	15–20% IACS	通用信号触点，良好的疲劳寿命，低成本
铍铜（C17200、C17510）	~128 GPa	22–60% IACS（时效后）	高循环、高力、小挠度触点
黄铜（C26000）	~110 GPa	28% IACS	低成本、低循环、中等力
镍银	~125 GPa	5–10% IACS	弹簧夹和屏蔽，非载流
不锈钢（301、17-7PH）	~190–200 GPa	<3% IACS	固定夹、EMI指、非信号弹簧

铍铜是力必须高且封装尺寸小的经典选择，因为它可以时效到非常高的屈服强度，同时保持有用的导电率。权衡因素——包括围绕铍的法规和采购问题——在铍铜弹簧中有所介绍。

几何杠杆

一旦材料确定，设计者通过以下方式控制载荷：

梁长度和厚度。对于悬臂触点，载荷与厚度的立方成正比，与长度的立方成反比。厚度变化10%会使载荷变化约33%。这就是为什么带材厚度公差比大多数图纸承认的更重要。
接触半径或冠部。更尖锐的接触集中应力并降低击穿薄膜所需的力，但代价是更高的局部磨损。
螺旋触点中的有效圈数，线性决定刚度。
预载。在组装时建立初始挠度可消除自由间隙，使载荷-挠度曲线从其线性区域开始。

应力和松弛

限制因素通常不是组装时的屈服，而是随时间和温度发生的应力松弛。在85 °C下保持在屈服强度70–80%的触点会持续失去力。长寿命连接器的设计实践是将工作应力保持在材料在温度下0.2%屈服强度的约40–50%以下，或选择具有强抗松弛性的合金，如时效铍铜或高性能磷青铜。

影响接触载荷的制造公差

这是好设计与现实相遇的地方。接触载荷是一个堆叠，每个元素都有贡献。

变化来源	对载荷分布的典型贡献	控制方法
带材厚度	±3–8%	来料检验，认证卷材
成型回弹	±5–15%	模具补偿，模内调整
热处理/时效	±5–12%	炉温曲线控制，硬度检查
镀层厚度	±1–3%	镀液控制，XRF验证
组装挠度	±5–10%	夹具控制，100%载荷测试
测量重复性	±2–5%	量具R&R，定义的测试速度

随机堆叠这些因素很容易产生±20%的载荷分布——这正是为什么±20%是现实的图纸公差，而±5%不是，除非您准备进行100%测试和分选。

两个实际后果：

1. 在您实际可以测量的挠度下指定载荷。如果图纸说“1.2 N at 0.4 mm”，但测试夹具在自由高度测量，这个数字毫无意义。

2. 尽早决定是否需要100%载荷测试。对于安全关键或大批量汽车相关零件，100%自动载荷测试和合格/不合格分选是标准做法。对于消费电子产品，通常对成型过程进行统计抽样和SPC就足够了。BQUQ对此的方法在弹簧载荷测试中有所描述。

如何测量接触载荷

三种方法涵盖大多数生产需求。

力-挠度测试。电动支架驱动弹簧或触点到定义的挠度并记录力。这给出了完整的曲线，从中可以读取工作挠度下的载荷、刚度以及任何非线性。速度很重要：在50 mm/min和5 mm/min下测试镀层或聚合物涂层零件可能会给出不同的结果。

高度载荷测试。更简单、更快速的检查：压缩到硬限位并读取力。适用于只关心曲线上一个点的大批量分选。

原位接触电阻测试。功能上最诚实的测试：配合连接器，通过定义的电流（通常最大100 mA以避免加热），并测量接口上的毫伏降。这验证了载荷范围在镀层、热循环和插拔循环后确实能提供稳定的电阻。

生产就绪的规格通常将机械载荷测试与定期电阻检查配对，因为弹簧可以通过载荷测试，但如果触点几何形状或镀层错误，仍然会电气失效。

连接器和开关弹簧的设计检查清单

在发布图纸之前，确认：

接触载荷在工作挠度下指定，公差不会比工艺能保持的更紧。
声明了寿命终止时的最小载荷，考虑了最高工作温度下的松弛。
工作应力低于所选合金的松弛安全阈值。
自由高度或自由角度指定的公差是成型工艺能够满足的。
材料回火状态和相对于弯曲线的晶粒方向已标注。
镀层按厚度和类型指定，并注明仅接触接口。
测试方法、夹具挠度和测试速度在图纸或引用的规格中定义。
声明了插拔循环寿命和任何热循环要求。

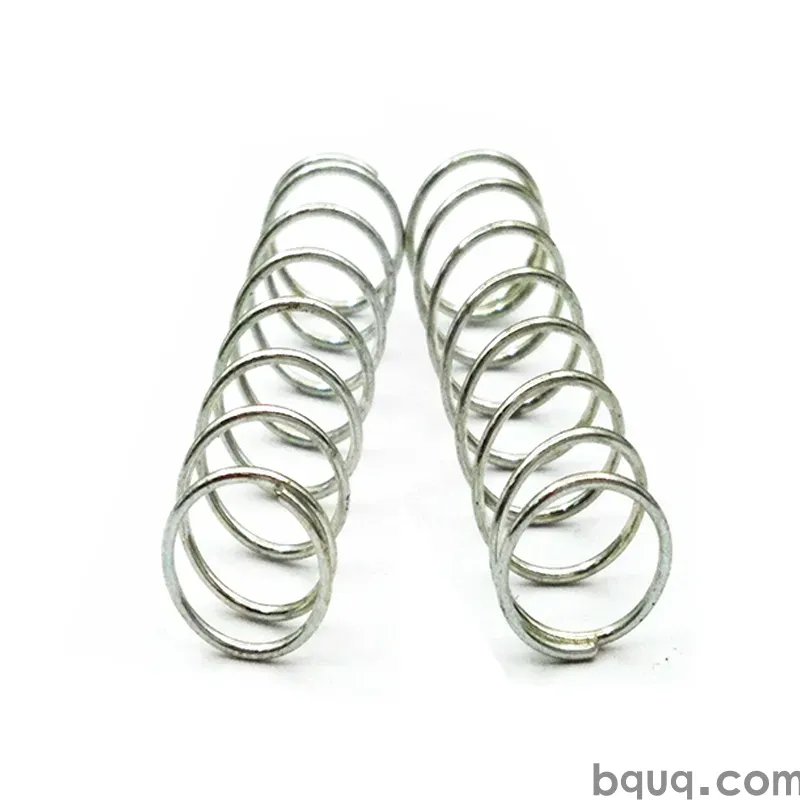

对于螺旋和线圈形式触点，同样的原则适用，只是用刚度代替梁刚度——标准几何系列请参阅压缩弹簧，触点被拉而不是被推的地方请参阅拉伸定制弹簧。旋转开关定位和多位置触点通常属于扭转弹簧系列。

与弹簧制造商合作处理接触载荷

采购电子接触弹簧时最常见的失败模式是图纸指定了尺寸但没有指定功能。供应商然后制造出测量正确但在现场失效的零件。

一份简短的功能规格——挠度下的载荷、公差、测试方法和寿命终止最小值——消除了大部分风险，并让制造商选择工艺路线。它还让他们诚实地告诉您目标是否可实现：在0.15 mm厚的磷青铜悬臂上以0.3 mm挠度实现±10%的载荷范围，与在0.5 mm厚的零件上实现相同的范围是非常不同的命题。

BQUQ在东莞一家工厂运行四条生产线，涵盖CNC加工、金属冲压、定制弹簧和散热器，这意味着接触弹簧可以在不离开工厂的情况下进行冲压、成型、热处理和载荷测试。在接触几何形状要求的地方，CNC特征保持±0.005 mm。报价在12个工作小时内返回，MOQ足够灵活，适用于原型和小批量试产。

常见问题

问：板对板连接器的典型接触载荷是多少？

答：大多数细间距板对板和FFC/FPC连接器每个触点的运行范围为0.2–1.0 N，常见的标称值为0.4–0.6 N。同一系列中的电源触点可能运行在1–5 N。该值取决于触点几何形状、镀层和所需的插拔循环次数。始终指定一个范围而不是单一数字。

问：弹簧制造商实际能保持多紧的接触载荷公差？

答：对于成型带材触点，±20%是常规的，使用良好的模具和模内调整可以实现±15%。比±10%更紧通常需要100%自动载荷测试和分选，这会增加成本。螺旋压缩弹簧通常比成型触点保持±10%的载荷更容易保持±10%的刚度。

问：更高的接触力是否总是意味着更低的接触电阻？

答：不。对于镀金触点，电阻随力增加而急剧下降，直到约1 N，然后趋于平缓。超过该点后，额外的力在电气上收益甚微，同时增加磨损、插入力和镀层损伤。目标是坐在平坦区域并留有余量，而不是最大化力。

问：是什么导致接触载荷在连接器寿命期间下降？

答：弹簧材料中的应力松弛是主要原因，由温度和工作应力与屈服强度的比率驱动。接口处的微动磨损和镀层转移也会降低性能。将工作应力保持在温度下屈服强度的约40–50%以下，并选择具有良好抗松弛性的合金，可以限制下降。

问：BQUQ能否按照指定的载荷而不仅仅是尺寸生产接触弹簧？

答：可以。发送工作挠度、目标载荷、公差和测试方法，BQUQ将选择材料和工艺路线来实现它，然后通过载荷测试进行验证。东莞一家ISO9001工厂的四条生产线涵盖冲压、成型、热处理和测试。报价在12个工作小时内发出。
