医疗设备热管理：安静与安全
简短回答： 围绕被动或低速强制对流设计医疗设备热管理，保持表面温度低于可触摸安全限值，并指定可清洁、不脱落材料。一个典型的诊断设备外壳耗散15-40 W，使用挤压铝散热器，翅片厚度2-3 mm，间距8-12 mm，通过经验证的热界面材料粘合，可将温升控制在15-20 °C以内。在不可避免使用风扇的情况下，选择低噪音鼓风机并增加过滤。BQUQ在东莞一家ISO9001工厂加工和挤压这些散热器，平面度要求处可达±0.005 mm，12个工作小时内报价，并支持小批量试产的灵活起订量。
为什么医疗设备的热管理与众不同？
服务器机架中的散热器可以很吵、积尘且不美观。但患者监护仪、输液泵、超声控制台或即时检验分析仪中的散热器则不能如此。医疗电子设备继承了一系列普通消费或工业冷却所没有的限制：
- 声学限制。 诊所、新生儿重症监护病房和睡眠实验室有背景噪音目标。在台式电脑中可接受的风扇，在凌晨两点的床边则不可接受。
- 触摸安全。 患者或临床医生可接触的外壳表面必须低于烧伤阈值。IEC 60601-1指南通常将48 °C视为长时间接触金属表面的实际上限，手柄和探头则更低。
- 可清洁性。 消毒剂、擦拭布和喷雾会侵蚀裸铝和阳极氧化涂层。积聚棉绒的翅片会成为生物负载风险。
- 免维护可靠性。 设备可能连续运行数年，无需用户可接触的风扇过滤器更换。
- 电气安全。 靠近应用部分的任何导电散热器必须遵守爬电距离、电气间隙和漏电流限制。
这些规则并不禁止使用散热器。它们只是改变了哪种散热器架构是合适的。工程答案通常是：更大的表面积、更好的传导路径和更少的空气流动。
应选择哪种冷却架构？
按噪音和维护负担递增的顺序逐一考虑选项。大多数医疗设备应位于前两行。
| 架构 | 典型热负载 | 噪音 | 维护 | 最佳适用 |
|---|---|---|---|---|
| 密封外壳，传导至外壳 | 5-15 W | 无 | 无 | 可穿戴设备、手持探头、小型传感器 |
| 被动散热器，自然对流 | 10-50 W | 无 | 偶尔擦拭 | 床边监护仪、分析仪、泵控制器 |
| 低速风扇+过滤风道 | 40-150 W | 低，20-30 dBA | 过滤器维护周期 | 成像控制台、大型实验室仪器 |
| 热管/均热板至远程散热器 | 30-120 W | 源头无噪音 | 无 | 密封 cartridge、紧凑外壳 |
| 液体或微通道回路 | 100 W+ | 泵嗡嗡声 | 冷却液维护 | 高端成像、激光系统 |
从被动到强制对流的跳跃是决定产品噪音特征的关键决策。在增加风扇之前，检查是否可以通过几何形状赢得散热：更高的翅片、更宽的翅片间距、更大的基板，或到外壳壁的传导路径。
真正重要的被动设计规则
自然对流中的翅片间距与强制对流不同。更宽的间隙减少边界层干扰，让空气在通道中加速。静止空气医疗外壳的典型指导：
| 参数 | 被动（自然对流） | 强制（低速风扇） |
|---|---|---|
| 翅片间距 | 8-12 mm | 3-6 mm |
| 翅片厚度 | 1.5-3 mm | 0.8-1.5 mm |
| 翅片高度 | 20-50 mm | 10-30 mm |
| 方向 | 垂直，顶部和底部开放 | 任意，带风道 |
| 表面处理 | 哑光黑色阳极氧化或化学转化膜 | 黑色阳极氧化 |
黑色阳极氧化在典型外壳温度下增加约5-10%的辐射效益——虽然不大，但既然为了耐腐蚀已经需要涂层，这就是免费的。自然对流翅片间距在我们的专门文章中有更深入的介绍。
如何保持医疗散热器安静？
安静是系统属性，而非组件属性。四个杠杆，按有效性排序：
1. 消除风扇。 从源头消除的每一分贝都是你永远不必吸收的分贝。一个可以被动移动的40 W负载意味着设备完全没有声学规格。
2. 降低空气速度。 如果必须使用风扇，120 mm风扇以800 rpm移动的空气量与60 mm风扇以3,000 rpm大致相同，但噪音仅为其一小部分。更大、更慢、更少的叶片。
3. 打破结构传播路径。 风扇振动传递到薄外壳面板辐射的噪音远大于风扇本身。橡胶垫圈、硅胶支架和质量加载面板有所帮助。
4. 避免音调噪音。 在相同dBA下，叶片通过频率音调比宽带嘶嘶声更令人烦恼。选择不会落在共振上的叶片数量和转速。
对于带风扇的设备，在需求文档中指定声学目标——例如“在安静房间中1米处≤ 28 dBA，设备稳态”——并在第一个原型上测量。在模具完成后发现的声学问题代价高昂。
哪些材料和表面处理可安全用于医疗？
材料选择是热设计与生物相容性和清洁化学相遇的地方。
| 材料 | 导热系数（W/m·K，典型） | 医疗用途注意事项 |
|---|---|---|
| 6063铝合金挤压 | ~200 | 被动散热器的最佳性价比；需要涂层 |
| 6061铝合金，CNC加工 | ~167 | 严格公差，适用于基板和界面 |
| 铜C11000 | ~390 | 最佳传导；更重、成本更高、需要电镀 |
| 铜基板配铝翅片 | 混合 | 芯片处铜扩散器，面积处铝翅片 |
| 压铸铝 | ~96-120 | 复杂形状，导热性较低，需要控制孔隙率 |
裸铝不适合擦拭表面。阳极氧化提供坚硬、可清洁、不脱落的表面并提高发射率。当散热器位于密封外壳内且从未接触时，无铬化学转化膜通常足够且更便宜。
当瓶颈是扩散而非对流时，铜是正确的答案——例如激光驱动器或RF放大器上的小热点。铜散热器更重，如果接触消毒剂必须镀镍。铜扩散器粘合到铝翅片堆叠可以以较低质量获得大部分好处。
界面、安装和清洁度
设备与散热器之间的热界面是大多数实际性能损失的地方。
- 间隙填充剂和垫片 在医疗设备中更受青睐，因为它们是干燥的、不迁移且可返工的。导热硅脂很脏，可能芯吸到意外区域。
- 粘合翅片 如果散热器位于可清洁外壳中，必须使用经验证的粘合剂。热界面选择详细介绍了垫片、间隙填充剂和相变材料之间的权衡。
- 平面度很重要。 在芯片封装区域加工到±0.005 mm平面度的基板可以比挤压表面大幅降低界面热阻。这正是我们在CNC加工散热器上生产的特征类型。
- 无松散紧固件。 防松螺钉、压入式嵌件或粘合螺柱可防止小零件逃逸到患者可能连接的设备中。
爬电距离、电气间隙和应用部分
如果散热器与开关节点电气连接——在电源和RF级中常见——从合规角度看它是带电导体。选项是：用绝缘垫和塑料支柱隔离散热器，或将其以定义阻抗连接到保护接地。无论哪种方式，记录爬电距离和电气间隙距离并在首件上验证。这是设计评审项，而非制造细节。
制造公差在哪些方面影响安全？
主要在两个地方：界面处的平面度和翅片几何一致性。
翘曲的基板会产生空气间隙，任何导热垫都无法完全补偿。该间隙升高结温，缩短电容器和半导体寿命，在医疗设备中是可靠性和安全问题而非性能问题。指定加工界面——而不是依赖挤压库存——是标准修复方法。
翅片间变化影响强制对流设计中的气流分布，可能产生热点。挤压模具会磨损；在来料上检查翅片间距的供应商会及早发现这一点。我们的挤压散热器在生产过程中进行尺寸检查，原型可以在模具投入前加工——参见定制散热器原型制作。
BQUQ如何支持医疗热项目
BQUQ是中国东莞一家ISO9001精密制造源头工厂，在一个工厂内运行四条生产线：CNC加工、金属冲压、定制弹簧和散热器生产。对于医疗设备热工作，这意味着：

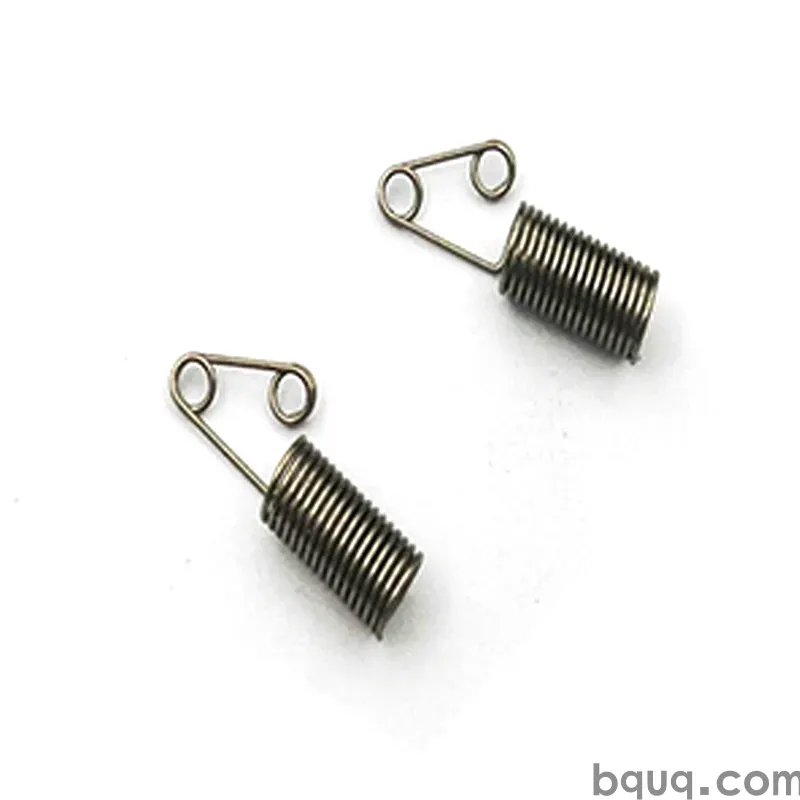

- 整个热堆栈一个供应商——挤压或加工散热器、冲压支架、弹簧夹和安装硬件。
- 基板、界面和安装特征上±0.005 mm CNC能力。
- 灵活起订量，因此在投入批量模具之前，试产和临床构建数量是可行的。
- 12个工作小时报价，基于定义的图纸或3D模型，因此热迭代不会被采购阻塞。
- 可追溯的过程文档，适用于您的设计历史文件。
我们自己不持有医疗器械认证，也不声称持有。我们按照您的图纸和规格制造；您的质量体系负责设备级合规。我们提供的是尺寸证据、材料证书和过程一致性。
常见问题
问：医疗设备可以完全无风扇冷却吗？
答：是的，对于许多设备。一个典型的床边监护仪或分析仪耗散15-40 W，可以在具有顶部和底部通风口的外壳中通过精心设计的挤压散热器被动运行。限制取决于环境温度、外壳体积和允许的表面温度。在密封、无通风的外壳中超过约50 W时，被动冷却通常变得不切实际，您应考虑热管至远程散热器或低速风扇。
问：什么表面温度被认为可安全触摸？
答：IEC 60601-1指南通常将约48 °C视为长时间接触金属表面的实际上限，手柄、探头和接触患者的表面则更低。设计您的热预算，使最坏情况环境温度加上计算温升保持在该值以下。在第一个原型上以最大负载和最大额定环境温度进行测量验证，而非在台架条件下。
问：铜比铝更适合医疗散热器吗？
答：铜的导热性约为铝的两倍，因此当瓶颈是从小热点扩散热量时，铜胜出。铝在成本、重量和可清洁表面的阳极氧化便利性方面胜出。许多医疗设计使用铜扩散器粘合到铝翅片——铜用于热量集中处，铝用于需要表面积处。如果接触消毒剂，铜部件通常需要镀镍。
问：如何为可清洁外壳指定散热器？
答：指定硬质阳极氧化或化学转化膜表面，无裸露铝，无松散紧固件，翅片间隙足够宽以便擦拭或喷雾通过。避免会积聚棉绒的密集翅片堆叠。如果散热器位于密封子外壳内，清洁度要求大大放宽。在需求文档中包括您的设备将接触的清洁剂，以便针对它们验证涂层。
问：报价医疗散热器需要哪些信息？
答：发送3D模型或2D图纸，标注界面平面度和翅片尺寸、材料和表面处理、预期热负载和环境温度，以及年用量和试产数量。有了这些，我们在12个工作小时内返回报价。如果设计尚未确定，告诉我们约束条件，我们将提出两到三种可制造的架构，并附上指示性成本和交货时间。
