电动汽车电池冷却板：设计与制造
简短回答：电动汽车电池冷却板是一种密封的铝制冷板，通常采用3003、3005或6063合金，内部流道尺寸设计为2-8 L/min的冷却液流量，电芯接触面的平面度公差为0.05-0.2 mm。制造路线包括挤压焊接、冲压粘接或CNC加工。BQUQ在一家ISO9001东莞工厂的四条生产线上生产这些产品，CNC特征公差±0.005 mm，12个工作小时内报价，原型和小批量生产可灵活起订。
电池组的成败取决于温度均匀性。一个电芯比相邻电芯温度高5°C，老化速度会明显加快，而一个电池组长度方向温差达到15°C，会提前数年达到其寿命末期容量保修。冷却板是决定这一切是否发生的组件。它也是电池组中最难制造好的部件之一，因为它必须同时具备薄、平、密封、电绝缘，并且成本足够低以实现数万件的量产。
本文涵盖了重要的设计决策以及每个决策如何映射到制造工艺。
电动汽车电池冷却板实际做什么？
冷却板位于方形、软包或圆柱电芯的下方、之间或包裹周围，通过流动的冷却液带走热量——通常是50/50的水-乙二醇混合液，有时是用于浸没系统的介电液。必须同时满足三个功能：
散热速率
快充电池组中电芯的峰值发热量约为每个电芯5-30 W，具体取决于化学体系和C倍率。冷却板必须将这些热量带走，同时使电芯表面温度不超过约45-55°C。这决定了所需的冷却液流量、流道横截面和壁厚。
温度均匀性
这通常是更严格的约束。设计良好的冷却板可将电芯间温差控制在3-5°C以内。流道布置不当会在入口端产生热点，在出口端产生冷区，因此蛇形或平行流道布局必须进行水力平衡。
结构完整性与密封完整性
冷却板是一个压力容器，尽管是低压的。它必须承受爆破测试、-40°C至+85°C的热循环、振动以及电芯十年来对其施加的机械载荷。
应指定哪种材料？
铝占主导地位的原因只有一个：单位重量的散热能力。铜的导热性能更好，但成本高出约三到四倍，重量是铝的3.3倍，这在每公斤都影响续航的车辆中至关重要。
| 材料 | 典型用途 | 导热系数 (W/m·K) | 备注 |
|---|---|---|---|
| 3003 / 3005 铝 | 冲压+钎焊或粘接板 | ~150-160 | 成形性最佳，成本最低，最常用 |
| 6063 铝 | 挤压流道板 | ~200 | 挤压性好，可焊接，中等强度 |
| 6061-T6 铝 | CNC加工板 | ~167 | 高强度，可加工，成本较高 |
| 1100 铝 | 薄冲压板 | ~220 | 成形性极好，强度低 |
| 铜 C11000 | 高热流模块，母排冷却 | ~390 | 选择性使用，不用于整个电池包 |
| 316L 不锈钢 | 特殊或高腐蚀回路 | ~16 | 罕见；仅用于耐腐蚀 |
对于大多数乘用车电动汽车电池包，采用3003或3005冲压板配合钎焊或环氧粘接盖板是成本最优的方案。对于挤压微通道板，6063是标准选择。铜出现在逆变器或母排接口等高热流子模块中——请参阅我们的铜和铝散热器材料比较了解权衡计算。
内部流道如何形成？
这是核心制造决策，它决定了模具成本、交货时间和可实现的流道密度。
挤压多端口型材
将6063型材挤压成带有8-30个平行微通道的形状，然后切割至长度并安装端部集管。流道水力直径通常为1-3 mm。优点：流道均匀性极佳，量产时单件成本低，沿流道长度无需焊接。缺点：挤压模具成本（参考价1,500-6,000美元），横截面固定，集管必须焊接或钎焊上去。
冲压+粘接/钎焊
将两片薄板（0.5-1.2 mm）冲压出匹配的流道图案，然后通过真空钎焊、可控气氛钎焊或环氧粘接连接。这提供了流道布置的完全自由——蛇形、平行、针翅或变宽度——并且是大型软包电芯板的主要路线。模具比挤压便宜，但单件连接成本更高。
CNC从板材加工
将实心6061或6063坯料加工出流道几何形状，然后通过搅拌摩擦焊或激光焊接盖上盖板。这条路线适用于原型、小批量和复杂的3D流道几何形状。BQUQ在加工特征上保持±0.005 mm，这对密封槽和端口位置至关重要。这是单件成本最高的，但从CAD到工作样品的时间最短。
铲齿和折叠结构
对于风冷辅助板和某些混合设计，使用铲齿或折叠翅片几何形状。这些在我们的铲齿工艺概述中有所介绍。
| 路线 | 模具成本（参考） | 流道自由度 | 最佳产量 | 泄漏风险 |
|---|---|---|---|---|
| 挤压+焊接集管 | 中高 | 低（固定型材） | >10,000/年 | 中（集管接头） |
| 冲压+钎焊 | 中 | 高 | >5,000/年 | 低 |
| 冲压+环氧粘接 | 低-中 | 高 | 500-20,000/年 | 低-中 |
| CNC加工+焊接盖板 | 极低 | 极高 | 1-2,000/年 | 中（盖板焊缝） |
| 搅拌摩擦焊 | 低 | 高 | 100-5,000/年 | 极低 |
为什么平面度比大多数工程师预期的更重要？
不平整的冷却板无法正确接触，接触不良意味着热界面材料必须桥接间隙。典型的导热间隙垫为1-3 W/m·K；铝为150-200 W/m·K。由垫片材料桥接的0.3 mm间隙所增加的热阻相当于约100 mm的铝。
实际平面度目标：
- 电芯接触面：使用间隙垫的软包电芯为0.05-0.15 mm总平面度；直接接触设计为0.02-0.05 mm。
- 安装接口：0.2-0.5 mm。
- 接触面表面粗糙度：Ra 0.8-1.6 µm通常足够；除非使用薄的低模量界面，否则更细是浪费。
每种路线实现平面度的方式不同。冲压板需要在钎焊后进行应力消除和整平工位。挤压板需要控制冷却，通常还需要一次加工。如果夹具正确，CNC板天生就是平的——但坯料中的残余应力会在加工后使零件变形，因此需要粗加工、应力消除，然后精加工。
如何确定流道尺寸和流量？
从热负荷开始，而不是几何形状。
1. 需要排出的总热量。 汇总电芯峰值发热量。一个75 kWh电池包在3C快充下可瞬间产生15-40 kW。
2. 允许的冷却液温升。 通常整个电池包为3-8°C。较高的温差意味着较低的流量但较差的均匀性。
3. 流量。 对于50/50的水-乙二醇（cp ≈ 3.4 kJ/kg·K，ρ ≈ 1,070 kg/m³），在5°C温升下排出20 kW需要约1.1 L/s，即整个电池包66 L/min——分流到并联的冷却板。
4. 流道流速。 保持在0.3至1.5 m/s之间。低于0.3 m/s会导致对流差和沉积风险；高于1.5 m/s压降和侵蚀成为问题。
5. 压降预算。 大多数电池包允许总压降20-60 kPa。平行流道阵列可降低压降，但必须平衡，否则流量会通过阻力最小的路径短路。
一个有用的 sanity check：对于水力直径1 mm的流道，水-乙二醇在0.5 m/s流速下，对流换热系数通常在3,000-6,000 W/m²·K范围内。这是驱动壁到冷却液热阻的数值。
冷却液化学：兼容性问题
铝冷却板并非惰性。抑制剂配方不当的水-乙二醇会腐蚀铝，回路中的混合金属（铝板、铜母排冷却器、不锈钢接头）会形成电偶对。
防止大多数现场故障的设计规则：
- 指定符合公认规范的冷却液（例如ASTM D3306型或OEM认可的电动汽车冷却液），并与实际供应商验证。
- 避免回路中铝与铜直接接触，除非有绝缘屏障。
- 保持冷却液中的氯化物含量低于25 ppm。
- 指定内部表面处理和清洁工艺——钎焊助焊剂残留是腐蚀促进剂。钎焊后冲洗不是可选项。
- 在发布前按照ASTM D2570或等效循环腐蚀协议进行测试。
我们的冷却液兼容性指南更详细地介绍了电偶序和抑制剂化学。
泄漏测试：什么才能真正发现缺陷
在工厂通过压力测试但在30,000公里时泄漏的冷却板是保修灾难。使用分层测试策略。
| 测试 | 方法 | 典型灵敏度 | 时机 |
|---|---|---|---|
| 爆破 | 静水压直至失效 | 在2-3倍工作压力下通过/失败 | 设计验证 |
| 压力衰减 | 空气或氦气，加压 | 1×10⁻³ 至 1×10⁻⁵ mbar·L/s (He) | 100%生产 |
| 氦质谱 | 真空室，示踪气体 | 1×10⁻⁷ mbar·L/s | 高可靠性/安全关键 |
| 流量和压降 | 流量台 | 功能性 | 100%或AQL抽样 |
| 热循环 | -40 至 +85 °C，500-1,000次循环 | 检测疲劳裂纹 | 鉴定 |
| 振动 | 根据电池包规范的随机剖面 | 检测焊接疲劳 | 鉴定 |
干空气压力衰减是生产中的主力。氦气保留给最可能泄漏的接头——集管焊缝、端口接头和粘接板的周边密封。
图纸上应标注哪些公差和表面处理？
冲压钎焊铝冷却板的实用规格块：
- 材料：3003-H14或3005，标称0.8 mm
- 整体平面度（电芯面）：0.10 mm
- 流道深度公差：±0.05 mm
- 端口位置：±0.15 mm
- 表面粗糙度（接触面）：Ra ≤ 1.6 µm
- 内部清洁度：无游离助焊剂残留，颗粒物 ≤ 100 µm
- 工作压力：200 kPa；爆破 ≥ 600 kPa
- 泄漏率：≤ 1×10⁻⁴ mbar·L/s 氦气等效
- 冷却液兼容性：根据供应商规范验证
对于CNC加工板，BQUQ在O型圈槽和端口孔等关键特征上通常保持±0.005 mm，平面度通过粗加工/应力消除/精加工顺序控制。热规格表模板是确保不遗漏任何内容的实用清单。
制造中容易出错的地方？
五种失效模式导致了大多数生产问题：
1. 集管处焊缝气孔。 由表面处理不当或填充材料污染引起。通过焊前清洁和保护气体覆盖验证来解决。
2. 钎焊后变形。 由不对称热质量引起。通过夹具设计和受控冷却曲线来解决。
3. 助焊剂残留堵塞微通道。 通过钎焊后冲洗和颗粒清洁度规范来解决。
4. 加工后平面度漂移。 通过粗加工和精加工工序之间的应力消除来解决。
5. 混合金属接头处的电偶腐蚀。 通过隔离垫圈、兼容镀层或完全消除混合金属接头来解决。
何时应该与工厂沟通而不是完成设计？
诚实的答案是比大多数团队更早。流道几何形状、合金选择和连接方法相互依赖，一个在CAD中优雅的设计可能在目标成本下无法制造。在模具投入之前与制造合作伙伴进行简短评审通常节省的成本超过其花费。

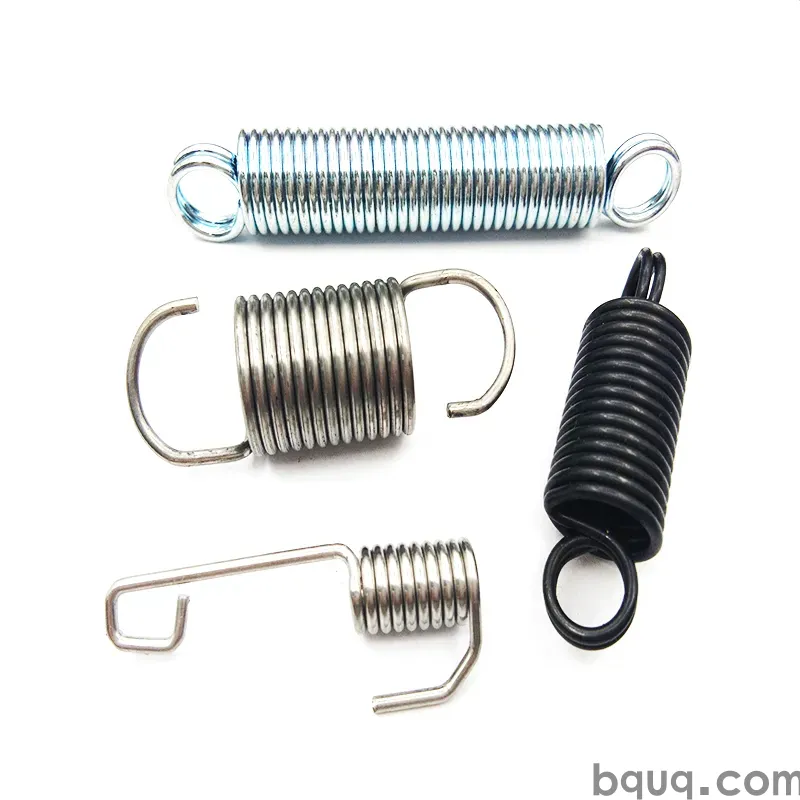

BQUQ在一家东莞工厂的四条生产线上运行CNC加工、金属冲压、定制弹簧和散热器生产，通过ISO9001认证。这种组合在这里很重要：冷却板通常需要冲压流道板、CNC加工端口和密封槽，以及用于电芯压缩的弹簧或夹子——全部来自一个供应商、一个质量体系、一次发货。报价在12个工作小时内返回，起订量灵活，足以满足原型和小批量生产。将图纸发送至sc@bquq.com。
常见问题解答
问：电动汽车电池冷却板的最佳材料是什么？
答：冲压钎焊板采用3003或3005铝，挤压微通道型材采用6063。两者在低重量和低成本下提供约150-200 W/m·K的导热系数。铜的导热性更好，约为390 W/m·K，但重量和成本高得多，因此通常用于高热流子模块而非整个电池包冷却板。
问：电池冷却板需要多平？
答：对于使用间隙垫的软包电芯，电芯接触面的总平面度通常为0.05-0.15 mm。对于直接接触设计，收紧至0.02-0.05 mm。原因是0.3 mm的间隙填充2 W/m·K的垫片材料所增加的热阻相当于约100 mm的铝，这破坏了冷却板的有效性。
问：冷却板需要多大的冷却液流量？
答：根据热负荷确定。在5°C冷却液温升下排出20 kW需要整个电池包约1.1 L/s的50/50水-乙二醇。保持流道流速在0.3至1.5 m/s之间，并预算总压降20-60 kPa。低于0.3 m/s对流急剧下降；高于1.5 m/s压降和侵蚀风险增加。
问：如何对电动汽车电池冷却板进行泄漏测试？
答：使用干空气压力衰减进行100%生产测试，通常在1.5-2倍工作压力下，并将氦质谱保留给集管焊缝和粘接周边，需要1×10⁻⁷ mbar·L/s的灵敏度。添加爆破测试和500-1,000次热循环用于设计鉴定，以及根据电池包规范的振动测试。
问：冷却板可以CNC加工而不是冲压吗？
答：可以，而且这通常是获得工作原型的最快途径。将6061或6063坯料加工出流道几何形状，然后通过搅拌摩擦焊或激光焊接盖上盖板。单件成本高于冲压，但几乎不需要模具，并允许复杂的3D流道布置。BQUQ在密封槽和端口的加工特征上保持±0.005 mm。
