什么是冲压模具？冲压模具是如何制造的？

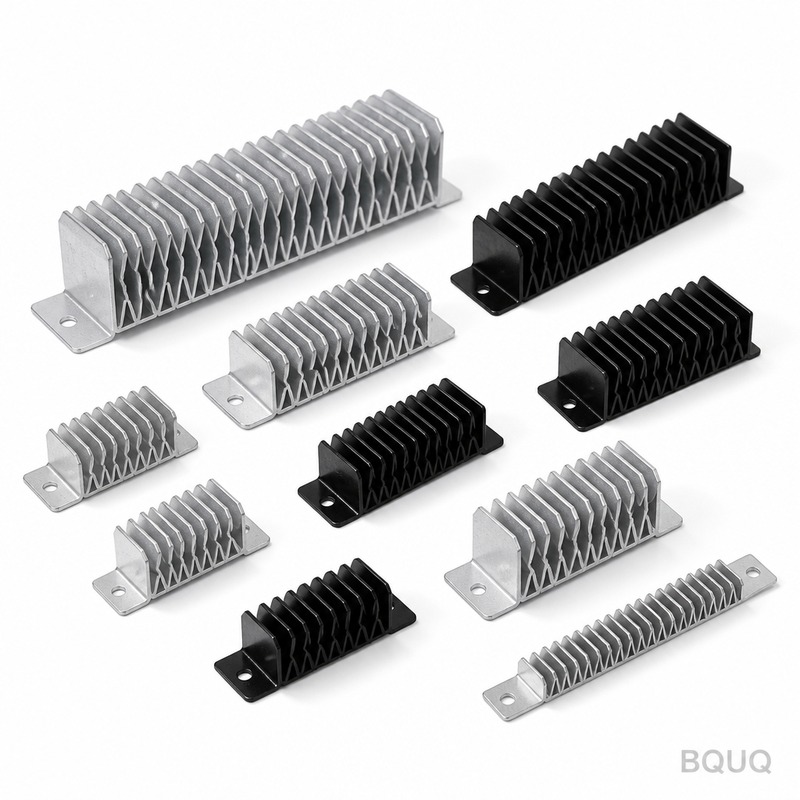

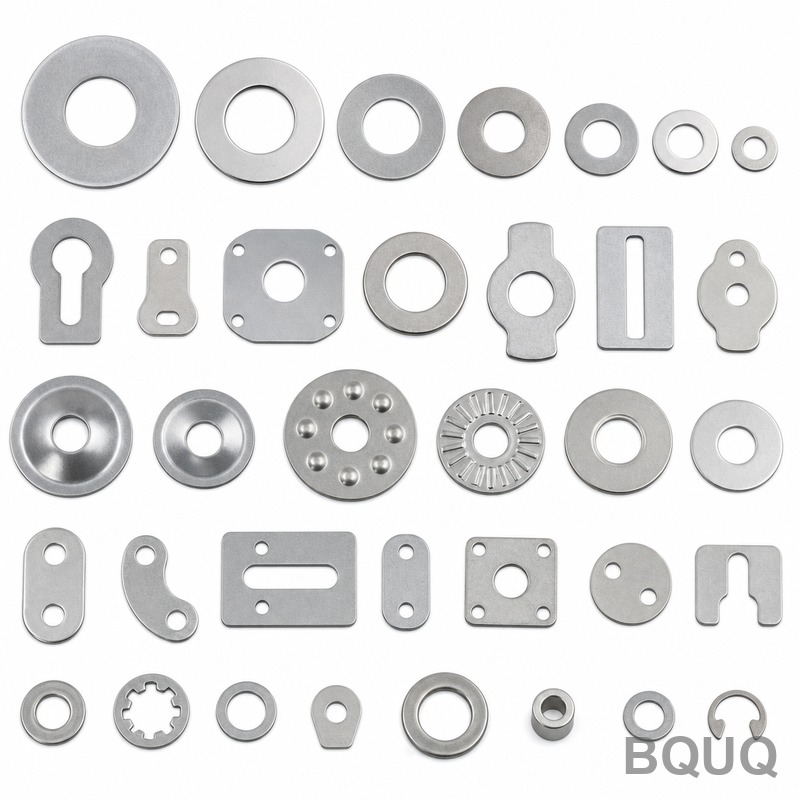

冲压模具是一种由淬硬钢或硬质合金制成的精密工具，通过高压冲压操作将平板金属板材转化为特定的三维形状，典型生产公差为±0.05毫米至±0.13毫米。其功能相当于一个阴模模腔，通过凸模和凹模的组合对金属进行切割、弯曲或成型，凸模在30至1200吨的压力下向下进入凹模。模具的设计和制造经过多道工序，包括CAD设计、CNC加工、线切割、热处理和装配，交期根据复杂程度为4至12周。
冲压模具的主要类型有哪些？
根据操作方式，冲压模具分为四大类：单工序模具、级进模、传递模和复合模。单工序模具每次冲压行程执行一种操作，如落料或冲孔，是低于10,000件小批量生产中最简单、最经济的选择。级进模是高批量生产中最常见的类型，在一套模具中设有多个工位，金属料带依次通过每个工位，在一个冲压循环中完成切割、弯曲和成型，速度可达每分钟300至800次。传递模通过机械手指或传递系统在各工位之间移动单个零件，适用于长度超过150毫米的大型零件，而复合模在单个工位执行多种操作，如同时进行落料和冲孔，典型总跳动量为0.01毫米。
制造冲压模具使用哪些材料？
模具材料的选择基于生产批量、工件材料和所需耐磨性，其中工具钢等级占据市场主导地位。对于低至中等批量生产（最多100,000件），D2和A2工具钢是标准选择，热处理后硬度为58-62 HRC，具有良好的韧性和弯曲及浅成型性能。超过500,000件的高批量生产通常使用M2高速钢或粉末冶金钢（如ASP23），其硬度可达62-66 HRC，能够承受不锈钢或高强度合金的磨粒磨损。硬质合金模具由碳化钨和6-12%钴粘结剂组成，适用于超过200万件的极端批量，硬度为88-92 HRA，使用寿命比工具钢长10至30倍，但成本高出3至5倍。对于铝材冲压，较软的模具钢如O1（55-60 HRC）通常就足够了，而弹簧钢冲压则需要使用M2或粉末冶金钢以防止粘着磨损。
冲压模具的核心部件有哪些？
冲压模具由多个相互依存的部件组成，共同生产出精确的零件，每个部件都有特定的公差要求。凸模和凹模镶件是切割或成型元件，凸模与凹模开口之间的间隙为材料厚度的5%至10%（每侧），用于切割操作，而精冲时间隙接近零。模架包括上模座和下模座，通常由铸铁或锻钢制成，通过导柱将凸模和凹模对准，精度为±0.005毫米。卸料板可以是固定式或弹簧式，在成型后将零件从凸模上卸下，施加的卸料力为冲压吨位的10-20%。导正销、导套和耐磨板将料带对准精度维持在±0.025毫米以内，而弹簧或氮气气缸为成型和卸料提供压力，氮气系统在1,500至5,000 psi之间提供更稳定的力。垫脚块和耐磨板在冲压行程中引导上模座，防止高吨位下的横向偏转。
冲压模具是如何设计和工程的？
模具设计首先对零件几何形状、材料厚度和所需公差进行详细分析，使用AutoCAD或SolidWorks等CAD软件创建模具总成的三维模型。工程师使用公式F = L x t x S计算冲裁力，其中L为剪切长度（毫米），t为材料厚度（毫米），S为剪切强度（N/mm²），低碳钢的典型值为345 N/mm²，不锈钢为600 N/mm²。然后优化料带排样以最大限度地减少材料浪费，级进模的材料利用率可达65%至85%，送进步距计算为零件宽度加上搭边宽度（材料厚度的1.5至3倍）。对复杂的成型操作进行有限元分析（FEA），以预测回弹（高强度钢的回弹可为2至8度），并模拟应力分布以防止开裂。级进模的设计阶段通常需要1至4周，并进行DFM（面向制造的设计）审查，以识别尖锐角、深拉延或过度减薄等潜在问题。
冲压模具是如何制造和加工的？
制造过程首先使用CNC铣削对模具块进行粗加工，从退火工具钢毛坯中去除70-80%的材料，然后进行热处理以达到指定硬度。热处理包括在1,010-1,090°C下奥氏体化，然后在油或空气中淬火，并在200-540°C下进行两次回火。热处理后，模具部件进行精密磨削，平面度达到每100毫米0.005毫米以内。线切割（电火花加工）用于复杂轮廓和尖锐内角，公差为±0.005毫米，表面粗糙度为0.2至0.4 µm Ra，对于50毫米厚的工具钢，切割速度为20-40 mm²/min。使用硬质合金立铣刀的CNC铣削（主轴转速为8,000-15,000 RPM）加工最终轮廓，公差为±0.01毫米，然后进行手工抛光和修整以去除加工痕迹并达到所需的表面粗糙度，成型表面通常为0.4-0.8 µm Ra。最后，模具在模架上进行装配，通过仔细的垫片调整确保完美对准，然后在冲压机上进行试模，检查试制零件并通过50-200次试冲的迭代调整对模具进行微调。
冲压模具的成本和交期是多少？
模具成本因类型、尺寸和复杂程度而有很大差异，价格从简单单工序模具的数千美元到大型传递模的50万美元以上不等。下表提供了常见模具类型的参考价格和交期：
| 模具类型 | 典型零件尺寸（毫米） | 成本范围（美元） | 交期（周） | 生产批量（件） |
| 单工序模具 | 最大150 x 150 | 3,000 - 15,000 | 2 - 4 | 1,000 - 100,000 |
| 级进模 | 最大300 x 300 | 20,000 - 80,000 | 4 - 8 | 100,000 - 5,000,000 |
| 复合模 | 最大200 x 200 | 8,000 - 25,000 | 3 - 5 | 10,000 - 500,000 |
| 传递模 | 最大600 x 600 | 80,000 - 500,000 | 8 - 12 | 500,000 - 10,000,000 |
| 硬质合金级进模 | 最大200 x 200 | 60,000 - 150,000 | 6 - 10 | 2,000,000 - 20,000,000 |
成本驱动因素包括工位数量（每个工位增加3,000-8,000美元）、成型操作的复杂程度（深拉延需要额外的模具部件）、工件材料的硬度（不锈钢需要更好的模具材料）以及所需公差（严于±0.05毫米会使磨削和线切割时间增加30-50%）。总拥有成本包括维护费用，切削刃通常每50,000-100,000次冲压需要重新磨削，每次刃磨费用为500-2,000美元。
制造商何时应选择级进模而非其他类型？
当年产量超过100,000件、零件具有可在单一料带上排列的多个特征、且零件最大尺寸小于300毫米时，级进模是最佳选择。它们在高批量生产中提供最低的单件成本，冲压速度为每分钟200-600件，单件成本降至0.01-0.10美元，而机械加工为0.50-2.00美元。然而，对于低于10,000件的低批量生产，单工序模具或采用激光切割或水刀切割的CNC加工更为经济，因为模具投资无法摊销。对于超过500毫米的大型零件，传递模是首选，因为料带处理变得不切实际；而对于带有一个孔的简单平面零件，复合模是最快、最具成本效益的解决方案。工程判断还应考虑零件复杂程度，级进模可处理多达20-30个工位，公差为±0.05毫米，而传递模在深拉延和复杂三维形状方面提供更大的灵活性。
如何维护和延长冲压模具的寿命？
正确的维护可将模具寿命从典型的500,000次冲压延长至200万次以上，将每件总模具成本降低60-80%。日常维护包括用压缩空气清洁模具表面以去除金属碎屑，检查切削刃的磨损情况，以及向导柱和耐磨板涂抹润滑剂。预防性维护每50,000-100,000次冲压进行一次，包括拆卸、用放大镜或显微镜进行目视检查，以及使用三坐标测量机（CMM）测量关键尺寸以检测超过0.02毫米的磨损。当冲压零件的毛刺高度超过0.05毫米时，需要对切削刃进行重新磨削，每次磨削去除0.1-0.3毫米表面材料，模具在需要更换镶件之前通常可重新磨削5-15次。在干燥环境中使用防锈剂储存，温度保持在20-25°C，湿度低于50%，可防止腐蚀，模具应放置在木质或塑料垫块上，避免钢表面接触湿气。
常见问题解答
冲压中凸模和凹模有什么区别？
凸模是向下移动并对金属施加力的阳模部件，而凹模是带有成型开口的阴模部件，凸模进入该开口。两者之间的间隙（通常为每侧材料厚度的5-10%）决定了切割质量和边缘光洁度。对于成型操作，凸模将金属推入凹模腔以形成弯曲或深拉延形状。
冲压模具的寿命有多长？
标准工具钢模具在需要大修之前可使用500,000至1,000,000次冲压，而硬质合金模具可超过5,000,000次。模具寿命取决于所冲压的材料（铝比不锈钢的磨蚀性低）以及维护频率。通过正确的重新磨削和维护，模具可在连续生产中运行5-10年。
冲压模具可以修复或修改吗？
可以，冲压模具可以通过焊接、重新加工或更换磨损镶件进行修复，典型修复成本为原模具成本的10-25%。更改零件几何形状的修改是可能的，但有限制，通常需要新的凸模、凹模镶件或成型部分。超过零件几何形状30%的重大设计变更通常需要新模具。
冲压模具可以达到什么公差？
标准冲压公差为切割操作±0.10毫米，成型操作±0.20毫米。使用级进模的精密冲压可实现±0.02毫米，特别是孔位精度，而精冲可实现±0.01毫米的公差。公差受材料厚度影响，较薄的材料允许更严格的公差，也受压力机条件（如对准度和速度）的影响。
冲压的最小弯曲半径是多少？
大多数钢合金的最小弯曲半径等于材料厚度，而铝等较软材料可弯曲至厚度0.5倍的半径。对于抗拉强度超过800 MPa的高强度钢，最小半径增加到厚度的2-3倍以防止开裂。较大的半径可减少应力集中并提高尺寸稳定性。
制造一套冲压模具需要多少钱？
简单的单工序模具成本在3,000至15,000美元之间，而级进模在20,000至80,000美元之间。用于汽车车身板件的复杂传递模成本可达200,000至500,000美元或更高。该成本在高批量生产中通过低单件成本得到合理分摊，通常在5,000-20,000件时与机械加工成本持平。
可以冲压的最大厚度是多少？
标准冲压机可处理大多数应用中的0.05毫米至6毫米材料厚度，重型压力机可冲压厚达12毫米的材料。较厚的材料需要更大的压力机和更坚固的模具结构，从而显著增加模具成本。热冲压工艺可处理厚达25毫米的材料，但需在900-950°C的高温下操作。
