金属冲压回弹补偿：设计与仿真指南

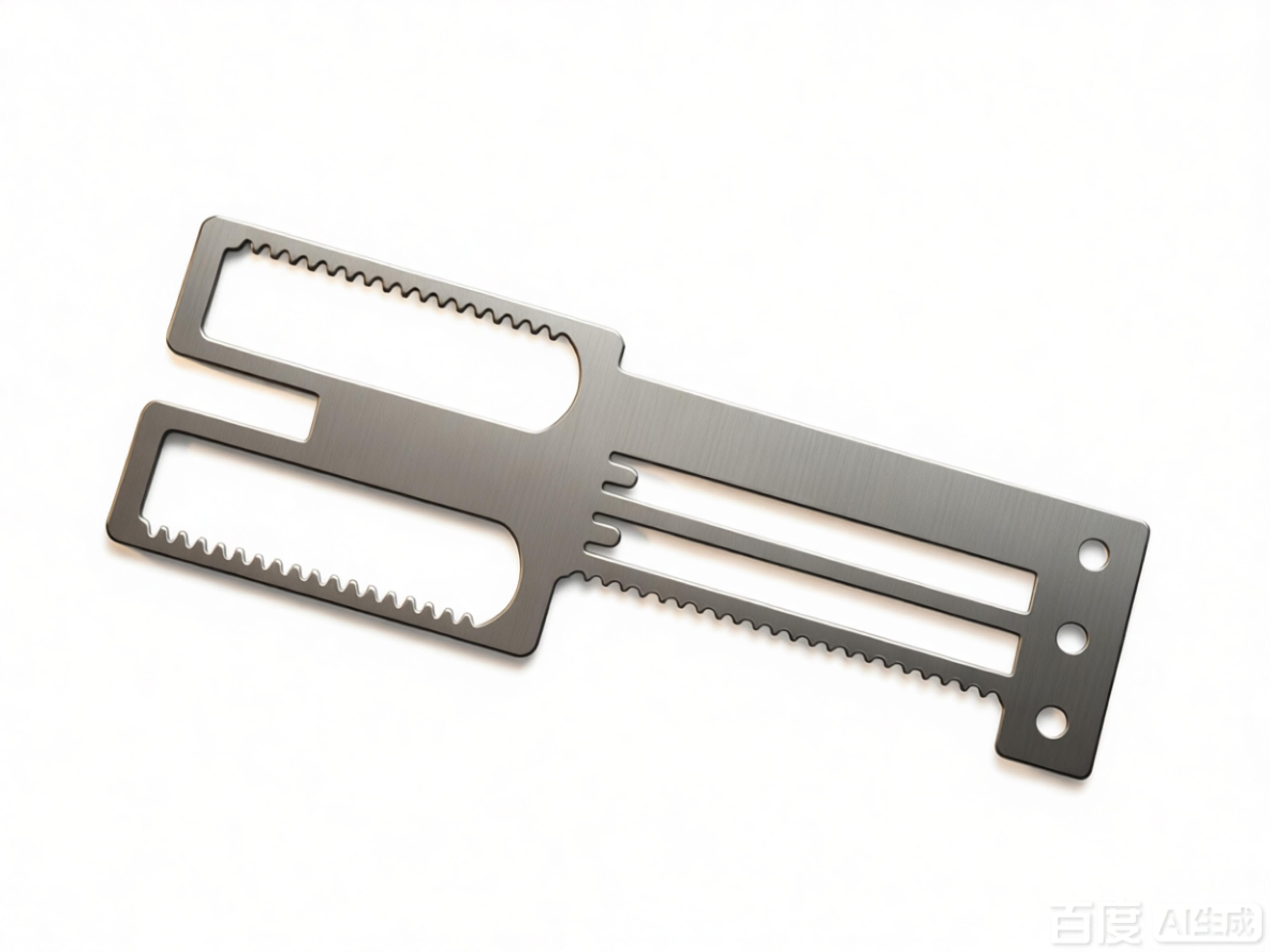

了解金属冲压中的回弹现象
回弹是指金属零件在冲压变形后发生的弹性恢复。当成形载荷移除时，材料会试图恢复原始形状，从而产生此现象。回弹可能导致尺寸偏差，影响零件质量和装配。理解回弹机理对于制定有效的补偿策略至关重要。
影响回弹的因素
影响金属冲压回弹幅度的几个因素包括：
- 材料特性：
屈服强度、弹性模量和加工硬化行为显著影响回弹。高强度钢的回弹幅度大于低碳钢。 - 模具几何形状：
弯曲半径、模具间隙和冲头形状会影响应力分布，进而影响回弹。 - 工艺参数：
压边力、润滑条件和成形速度会改变应力状态和回弹幅度。 - 厚度：
较薄的材料因弯曲刚度较低，其回弹量相对较厚的材料更大。
通过控制这些因素，工程师可以最小化回弹或设计补偿特征。
回弹补偿的设计策略
补偿回弹涉及修改模具设计，使零件在回弹后达到所需形状。常见策略包括：
- 过弯：
将零件弯曲至超过所需角度，使回弹后最终角度符合规格。过弯量通过模拟或试制确定。 - 添加补偿特征：
加入局部特征（如凸台、加强筋或压花）以增加刚度并减少回弹。 - 应力消除技术：
通过热处理或局部加热减少残余应力。 - 调整模具几何形状：
修改模具表面以补偿回弹，通常基于模拟结果迭代修正模具形状。
这些策略需要仔细分析并经常进行迭代设计。
回弹预测的模拟技术
有限元分析（FEA）是预测回弹最常用的模拟方法。关键步骤包括：
- 材料建模：
使用精确的硬化模型（如各向同性、随动硬化）来捕捉塑性行为与卸载过程。 - 边界条件：
定义真实的摩擦、压边力及模具接触条件。 - 单元选择：
采用壳单元或实体单元，并设置合适的积分点以捕捉弯曲应力。 - 回弹分析：
成形后释放模具，计算弹性回复。结果显示与目标形状的偏差。
高级仿真软件（如AutoForm、LS-DYNA、PAM-STAMP）支持迭代补偿，可自动调整模具几何形状直至零件满足公差要求。
以下是常见仿真方法的对比：
| 方法 | 优势 | 劣势 |
|---|---|---|
| 隐式（静态）求解器 | 小变形精度高，钣金计算速度快 | 复杂接触处理困难 |
| 显式求解器 | 擅长处理大变形和复杂接触 | 回弹步骤计算量大 |
| 一步求解器 | 速度极快，适合快速迭代 | 复杂零件精度较低 |
回弹补偿实用技巧
- 从材料测试开始：
获取特定批次材料的准确力学性能（应力-应变曲线），并在仿真中使用这些数据以获得可靠预测。 - 尽可能利用对称性：
仅对零件的一半或四分之一进行建模以减少仿真时间，但需注意非对称效应。 - 通过物理试验验证：
始终将仿真结果与实际冲压结果进行对比。根据需要调整材料模型或摩擦参数。 - 迭代补偿：
利用回弹结果，通过偏差的反向值修改模具表面。通常两到三次迭代即可收敛。 - 考虑工艺稳定性：
即使进行补偿，材料厚度、润滑和冲压速度的变化仍可能导致残余回弹。应设计具有更严格控制的稳健工艺。 - 融入稳健设计：
使用实验设计（DOE）来识别能最小化回弹敏感性的工艺参数。
结论
回弹补偿是高精度金属冲压中的关键环节。通过结合对材料行为的理解、策略性模具设计以及先进的仿真技术，制造商能够实现严格的公差并减少试错。实施上述策略不仅能提升零件质量，还能节省模具开发的时间和成本。为获得最佳效果，建议与采用先进仿真和补偿方法的经验丰富的金属冲压服务商合作。
