为什么ER筒夹仍是CNC加工中的默认工件夹持系统？
ER夹头仍然是默认的刀具夹持系统，因为它们在夹持旋转刀具方面提供了最佳的成本性能比，跳动精度可达0.005至0.015毫米，且夹持范围灵活性是硬质刀柄无法比拟的。对于80%的标准铣削和钻孔操作，ER弹簧夹头刀柄以比液压或热缩刀柄低约60%的价格，提供了足够的夹持扭矩和精度。这种多功能性、重复性和经济性的结合，使得ER系统在50多年来一直处于CNC主轴的核心地位，尽管市场上已有更专业的替代方案。
ER夹头被普遍采用的历史原因是什么？
ER（弹性范围）系统由Rego-Fix于20世纪70年代开发，旨在解决早期TG和R8夹头设计的局限性。其关键创新在于带有8条开槽的夹头体，前端设有30度锥角，当螺母拧紧时，夹头能够围绕刀具柄部均匀收缩。这种几何设计产生了均匀的径向夹紧力，使单个夹头尺寸能够适应广泛的柄径范围，这是以往系统所不具备的特性。到20世纪80年代，ER标准被纳入DIN 6499规范，规定了从ER-8到ER-50各型号夹头的精确尺寸，确保了跨制造商兼容性，并将该系统确立为行业基准。
ER夹头的夹紧机构如何实现其公差？

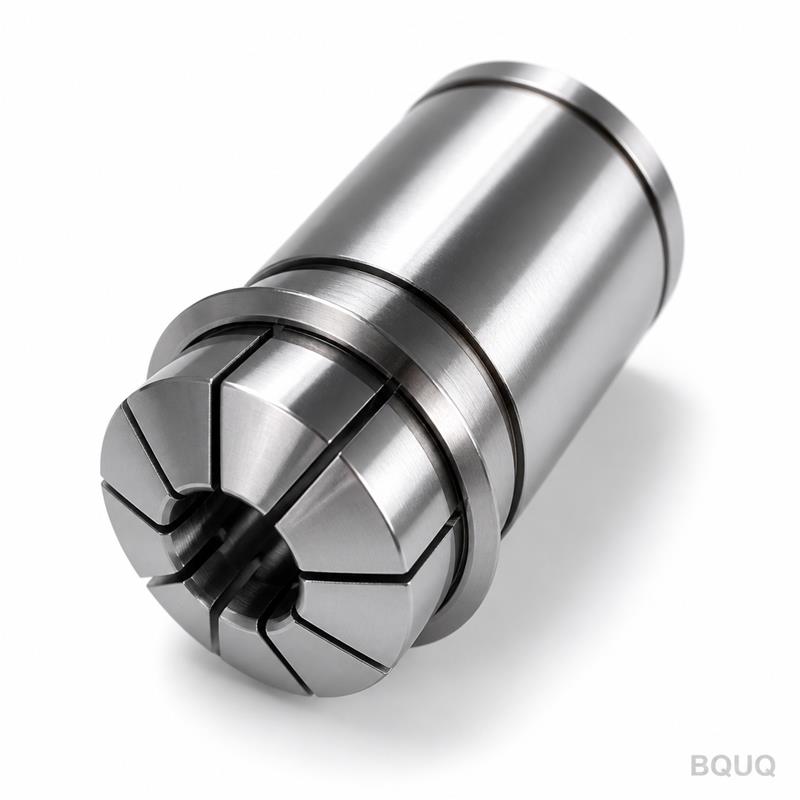

夹紧机构依赖于刀柄内部精密磨削的30度锥形座和夹头外表面匹配的锥面。当螺母拧紧至推荐扭矩值（ER-32夹头通常为50至80牛米）时，夹头被迫向前并径向向内移动，压缩开槽并夹紧刀具柄部。新型高质量ER夹头的跳动精度在夹头鼻端为0.005毫米至0.015毫米，使用从鼻端延伸4倍柄径的测试棒测量。这一精度通过夹头的制造工艺实现，内孔在开槽切割后进行磨削，且开槽本身偏移30度，以防止夹紧压力导致刀具柄部产生多边形变形。
哪些因素决定ER夹头的最大夹紧力？
夹紧力主要由夹头尺寸、拧紧扭矩以及夹头与刀具柄部之间的接触面积决定。标准ER-32夹头配20毫米内孔，拧紧至80牛米时，产生约12至15千牛的径向夹紧力，转化为在刀具打滑前60至80牛米的扭矩传递能力。每个夹头尺寸的夹持范围为1毫米（例如，用于20毫米柄的ER-32夹头可夹持19毫米至20毫米），但推荐的理想工作范围仅为0.5毫米，以保持最佳同心度。当夹头在其范围极限使用时，跳动可能恶化至0.025毫米至0.040毫米，这就是为什么精密加工操作应始终使用尽可能匹配柄径的夹头。
为什么ER夹头在许多应用中仍优于液压和热缩刀柄？
对于主轴转速超过15,000转/分钟的高扭矩粗加工操作，热缩和液压刀柄提供了更高的刚性和平衡性，但它们也有显著缺点。液压刀柄每件成本在150至400美元之间，而热缩刀柄需要价值3,000至8,000美元的感应加热装置，且两种系统都仅限于单一刀具柄径。相比之下，ER弹簧夹头刀柄本体成本为40至120美元，单个ER-32螺母通过简单更换夹头即可夹持2毫米至20毫米的任何柄径，夹头每个成本为8至25美元。对于每天加工多个零件编号的车间，ER系统30秒的换刀时间与热缩刀柄3至5分钟的加热冷却周期相比，使ER系统在批量小于100件的生产中更具效率。
ER夹头在高转速下的具体性能限制是什么？
ER系统的主要限制在于其在高转速下的平衡性和夹紧力。当主轴转速超过20,000转/分钟时，作用于夹头螺母的离心力可使夹紧力下降高达30%，这可能导致重切削时刀具脱落。标准ER-32弹簧夹头刀柄配平衡螺母的最大推荐主轴转速为25,000转/分钟，而较轻的ER-11和ER-16尺寸可安全运行至30,000转/分钟。对于超过这些阈值的高速加工，工程师通常改用HSK热缩刀柄，但对于95%在15,000转/分钟以下运行的CNC铣床而言，ER夹头的性能完全足够。
ER夹头系统与替代方案相比成本如何？
ER夹头系统的总拥有成本远低于其他刀具夹持方式，尤其是在考虑车间必须覆盖的刀具直径范围时。一套完整的ER-32入门套装，包括刀柄本体、覆盖2毫米至20毫米的20个夹头和一个扳手，从Rego-Fix、Techniks或Lyndex-Nikken等知名品牌购买约需350至500美元。使用液压刀柄实现同等覆盖需要20个独立刀柄，每个150美元，总计3,000美元，还需价值1,200美元的液压泵装置。下表比较了三种最常见刀具夹持系统的主要规格和成本：
| 规格 | ER弹簧夹头刀柄 | 液压刀柄 | 热缩刀柄 |
| 跳动精度（毫米） | 0.005至0.015 | 0.003至0.005 | 0.002至0.005 |
| 单件夹持范围 | 1毫米（多个夹头） | 固定直径 | 固定直径 |
| 最大推荐转速 | 25,000（ER-32） | 40,000 | 60,000 |
| 换刀时间（秒） | 30 | 15 | 180至300 |
| 单件刀柄成本（美元） | 40至120 | 150至400 | 80至250 |
| 覆盖10种柄径成本（美元） | 500（10个夹头） | 1,500至4,000 | 800至2,500另加加热器 |
| 扭矩传递（牛米，20毫米柄） | 60至80 | 100至120 | 120至150 |
| 振动抑制 | 中等 | 良好 | 优秀 |
为什么ER夹头仍然是原型制作和小批量生产的首选？
对于原型制作和小批量生产，主导因素是换刀速度和库存成本，这两方面都有利于ER系统。当CNC程序员将刀具从10毫米立铣刀更换为6毫米钻头时，ER系统只需更换夹头插入件，耗时20秒且不会干扰刀柄本体在主轴中的位置。相比之下，固定直径刀柄必须从主轴上拆下，这需要刀具高度偏移测量循环，每次更换增加1至2分钟。在典型的10把刀具加工任务中，这种差异每次装夹可节省15至20分钟的循环时间，按每小时80美元的机床费率计算，每次装夹可节省20至27美元。
工程师何时应选择ER夹头以外的刀具夹持系统？
有三种特定场景下ER夹头不是最佳选择。第一种是钛合金或不锈钢的重型粗加工，切削扭矩超过80牛米时，需要使用带Weldon平面的侧锁刀柄或铣削夹头以防止刀具旋转。第二种是超精密精加工，要求表面粗糙度低于Ra 0.4微米时，因为ER夹头的跳动会在工件上留下可见的刀具痕迹。第三种是铝材25,000转/分钟以上的高速加工，不平衡的螺母会引起振动，此时需要平衡的液压或热缩刀柄以维持刀具寿命和表面质量。对于所有其他应用，ER夹头在精度、灵活性和成本方面的综合优势使其成为合理的默认选择。
常见问题解答
新型ER夹头的最大跳动公差是多少？
来自优质制造商的新型高品质ER夹头，使用测试棒测量时，鼻端跳动为0.005毫米至0.008毫米。标准工业级夹头为0.010毫米至0.015毫米，对于大多数钻孔和粗加工操作仍可接受。对于精加工操作，应选择认证跳动为0.005毫米或更低的夹头，通常标记为“精密”或“UP”等级。
ER夹头应多久更换一次？
当跳动超过0.025毫米或内孔和锥面出现明显磨损、腐蚀或缺口时，应更换ER夹头。平均使用寿命为1,000至2,000次换刀，取决于环境清洁度和拧紧时施加的扭矩。定期清洁和润滑夹头及螺母螺纹可显著延长使用寿命。
ER夹头能否在英制尺寸刀柄中夹持公制柄？
不能。ER夹头的夹持范围恰好为1毫米，因此公制柄需要公制夹头，英制柄需要英制夹头。尝试在10毫米夹头中夹持0.375英寸（9.525毫米）柄会导致过度跳动和夹紧力不足。始终使用与精确柄径匹配的夹头尺寸以获得最佳性能。
ER夹头螺母的正确拧紧扭矩是多少？
推荐拧紧扭矩因夹头尺寸而异：ER-11需要15至20牛米，ER-16需要30至40牛米，ER-25需要50至60牛米，ER-32需要70至80牛米。使用扭矩扳手至关重要，因为过度拧紧会使夹头变形，而拧紧不足会导致刀具脱落。初次拧紧后，建议在最初几次切削后重新拧紧，以考虑热膨胀的影响。
ER夹头是否适用于铣削和车削操作？

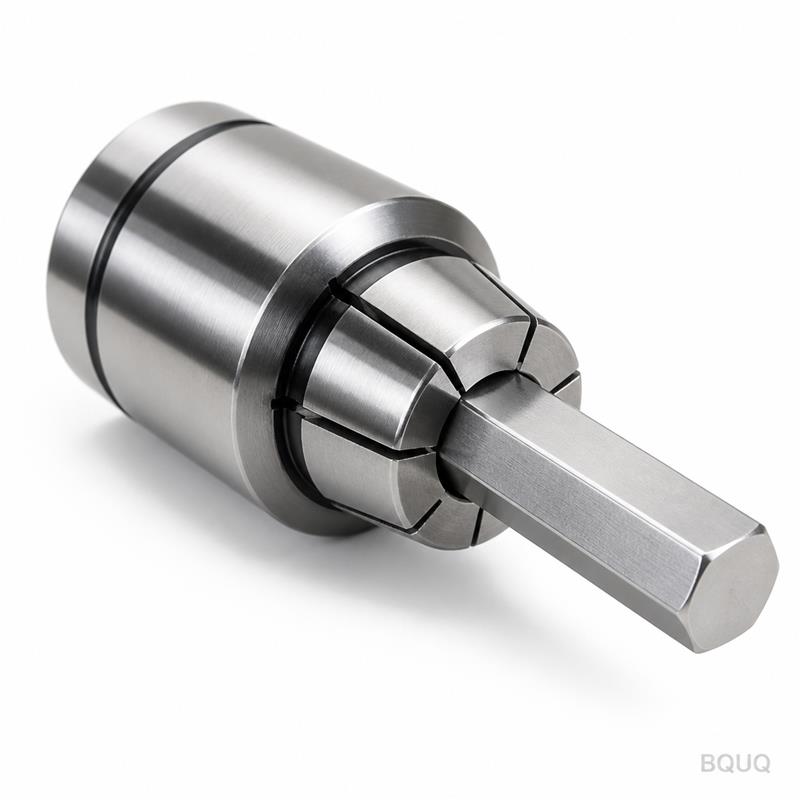

是的，只要刀柄本体设计用于特定的机床接口，ER夹头可用于铣削主轴和车床动力刀具。在车削应用中，弹簧夹头刀柄也可用于夹持工件而不仅仅是切削刀具，夹持精度为0.010毫米至0.020毫米。对于工件夹持，夹头安装在车床主轴上，棒料穿过内孔进给，这在棒料送料CNC车床中很常见。
ER-32和ER-40夹头有什么区别？
主要区别在于夹持能力和夹头的物理尺寸。ER-32夹头最大内孔为20毫米，外径为32毫米，而ER-40夹头最大内孔为26毫米，外径为40毫米。较大的ER-40夹头用于较重的切削刀具和较大的柄径，但需要更大的刀柄本体并产生更高的夹紧力。
温度如何影响ER夹头的性能？
在超过80摄氏度的温度下，夹头的弹簧钢可能失去弹性记忆，永久性降低夹紧力。在重切削过程中，切削刃产生的热量可通过刀具柄部传递到夹头，因此使用通过主轴的内冷或外部冷却液至关重要。建议定期检查夹头开槽是否有热变色（发蓝）迹象，以防止突然的刀具失效。
