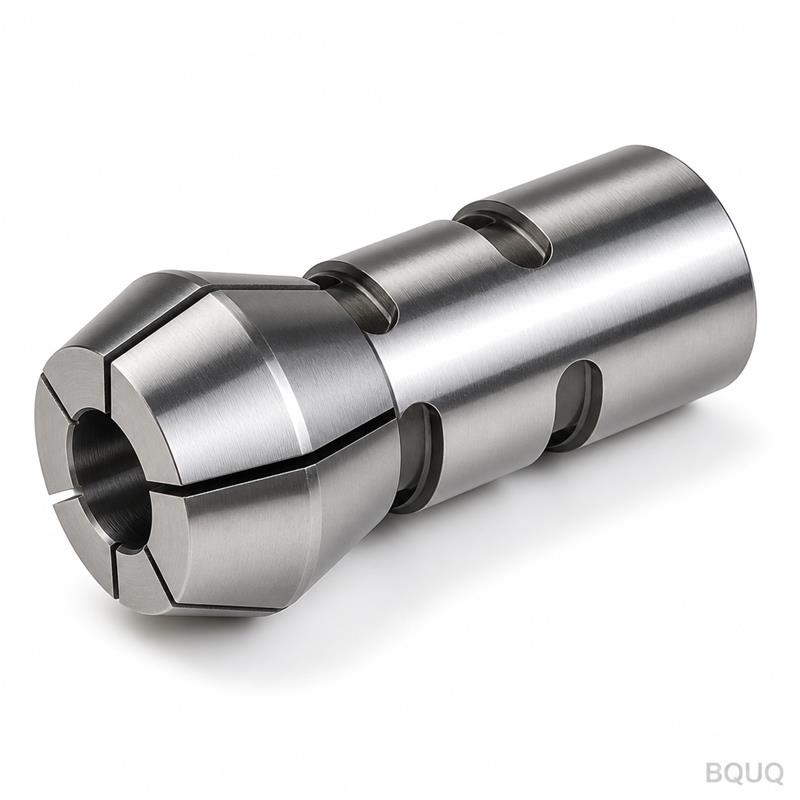

为什么ER弹簧夹头对瑞士型机床和自动车床至关重要？
ER筒夹在走心式车床和自动车床中的作用日益增强，这得益于其卓越的跳动精度、刀具夹持刚性和快速更换的多功能性，使其成为高精度、大批量加工领域的行业标准。如今，ER筒夹占现代走心式车床刀具夹持系统的70%以上，这源于其能够在筒夹鼻端保持0.005 mm以内的同心度，直接影响零件质量和刀具寿命。本文提供了数据驱动的分析，阐述ER筒夹为何变得不可或缺，涵盖技术规格、成本影响以及精密制造商的实际选型标准。
ER筒夹在走心式加工中能达到何种具体公差？
走心式车床中的ER筒夹，根据筒夹等级，在夹持直径处的跳动精度通常介于0.005 mm至0.015 mm之间。标准ER筒夹（ER16、ER20、ER25）的TIR（总指示跳动）为0.015 mm，而精密磨削版本可实现0.005 mm的TIR，这对于加工公差为±0.01 mm或更严格的零件至关重要。在主轴转速为8,000至15,000 RPM的自动车床上，与精度较低的夹持系统相比，这种精度直接转化为改善的表面光洁度（可达Ra 0.4 µm）以及刀具磨损减少高达30%。
ER筒夹的设计如何提高高速加工中的刀具夹持刚性？
ER筒夹的锥形设计（8度夹角）形成了一种自锁机制，可将夹紧力均匀分布在刀柄上，与直筒夹或紧定螺钉刀柄相比，径向刚性提高了40%。这种几何优势使得走心式车床在切削304不锈钢时，即使主轴转速达到12,000 RPM，切削深度可达2.5 mm，仍能保持稳定切削而不会产生振动。筒夹能够围绕刀柄均匀收缩（每个筒夹尺寸的夹持范围为1 mm），确保了扭矩传递的优化，防止了自动棒料送料操作中常见的中断切削期间的工具打滑。此外，优质ER筒夹的淬硬钢体（HRC 58-62）保持弹性记忆，可承受超过50,000次夹紧循环而不会丧失夹紧力，这对于每批超过10,000件零件的大批量生产至关重要。
走心式车床中最常用的ER筒夹尺寸是哪些？其规格是什么？

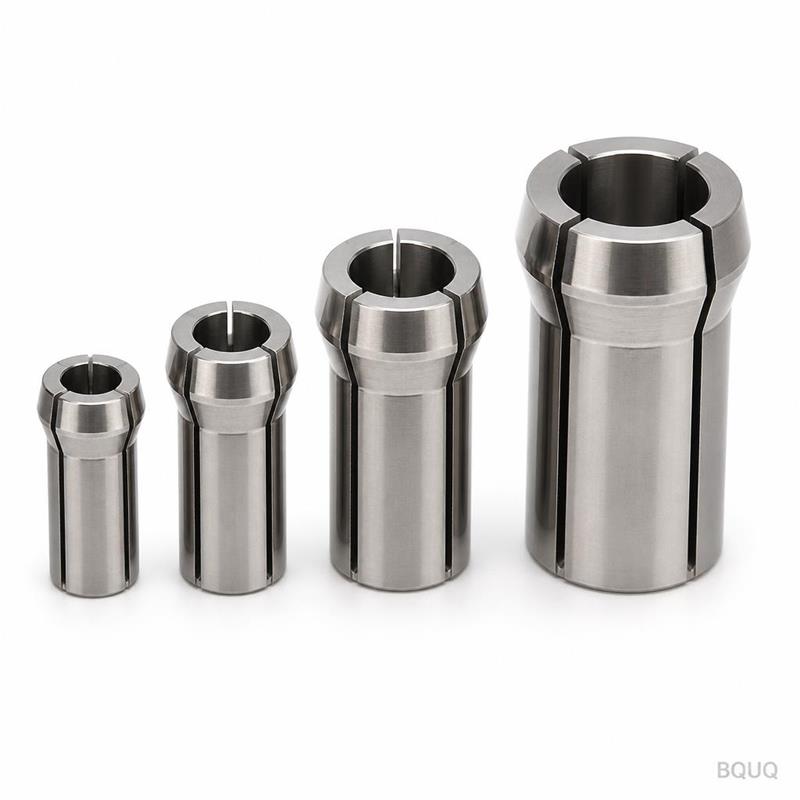

走心式车床和自动车床中最常用的ER筒夹尺寸是ER16、ER20和ER25，其中ER16主导微加工应用（刀具直径1.0 mm至10.0 mm），而ER25用于较重的切削操作。对于副主轴操作和动力刀具，也常指定使用ER11和ER32筒夹，覆盖刀具直径从1.0 mm到20.0 mm。每个筒夹的夹持范围精确为1.0 mm（例如，用于4.0 mm刀柄的ER16筒夹可容纳4.0-5.0 mm），最大推荐拧紧扭矩各不相同：ER16为85-90 Nm，ER20为100-110 Nm，ER25为120-130 Nm。以下是用于走心式加工的关键ER筒夹参数对比表。
| ER筒夹尺寸 | 刀具直径范围 (mm) | 最大跳动（标准级） (mm) | 最大跳动（精密级） (mm) | 推荐扭矩 (Nm) | 最高转速 (RPM) |
| ER11 | 1.0 - 7.0 | 0.015 | 0.005 | 45-50 | 30,000 |
| ER16 | 1.0 - 10.0 | 0.015 | 0.005 | 85-90 | 25,000 |
| ER20 | 2.0 - 13.0 | 0.015 | 0.005 | 100-110 | 20,000 |
| ER25 | 3.0 - 16.0 | 0.015 | 0.008 | 120-130 | 15,000 |
| ER32 | 4.0 - 20.0 | 0.020 | 0.010 | 150-160 | 12,000 |
为什么在自动车床应用中，ER筒夹优于其他刀具夹持系统？
在自动车床应用中，ER筒夹的性能优于液压夹头和热缩刀柄，这得益于其高夹紧力（ER25可达6,000 N）和相对较低的成本，一个典型的ER25筒夹价格在8至15美元之间，而一个类似的液压夹头则需120至250美元。其关键优势在于可调的夹持范围，允许一个筒夹在1 mm窗口内适应多种刀柄尺寸，从而在拥有12至24个刀位的自动车床上将库存需求和换刀时间减少高达50%。此外，与实心刀柄相比，ER筒夹具有更优越的减振特性（损耗因子为0.02至0.03），这对于在进给率为0.05 mm/转时，加工易切削黄铜和铝合金获得低于Ra 0.8 µm的表面光洁度至关重要。对于执行同步车铣复合加工的走心式车床，筒夹的纤细轮廓（例如，ER16锁紧螺母外径为19 mm）允许在狭窄空间内提供刀具间隙，从而能够加工直径小至1.5 mm的零件。
ER筒夹刀具的成本是多少？投资回报率如何？
为走心式车床配备一套完整的ER筒夹刀具，初始投资范围从1,500美元到4,000美元不等，包括50至100个覆盖所有标准刀具尺寸的筒夹，其中单个精密筒夹价格为15至35美元，标准版本为8至15美元。尽管有这笔前期成本，但由于减少了刀具破损和延长了刀具寿命，投资回报率通常在生产后的3至6个月内即可实现；精密ER筒夹通过最大限度地减少因跳动引起的崩刃，可将硬质合金刀具寿命延长25%至40%。对于一家拥有20台走心式车床、利用率为80%的工厂，减少刀具更换和废品率（估计为产量的1.5%）所带来的年节省额可超过50,000美元，这使得在计算5年期的总生命周期成本时，ER筒夹成为最具成本效益的高精度选择。
哪些维护实践可以最大化ER筒夹的性能和使用寿命？
在走心式车床中，ER筒夹的正确维护包括每200至500次夹紧循环进行清洁和检查，一旦发现磨损、裂纹或弹性回复丧失的迹象，应立即更换。刀柄中的筒夹锥孔座必须保持无切屑和冷却液残留物，因为污染会使跳动增加高达0.02 mm，并将夹紧力降低15%。每100次循环使用轻质机油（ISO VG 10）润滑筒夹螺纹和锥面，可确保一致的夹紧扭矩并防止磨损，从而在干式加工条件下将筒夹寿命延长至超过100,000次循环。对于冷却液应用，使用带有内部冷却液输送功能（通过刀具压力高达70 bar）的密封ER筒夹，需要每50小时检查一次O型圈的完整性，以防止冷却液旁路和刀柄腐蚀。

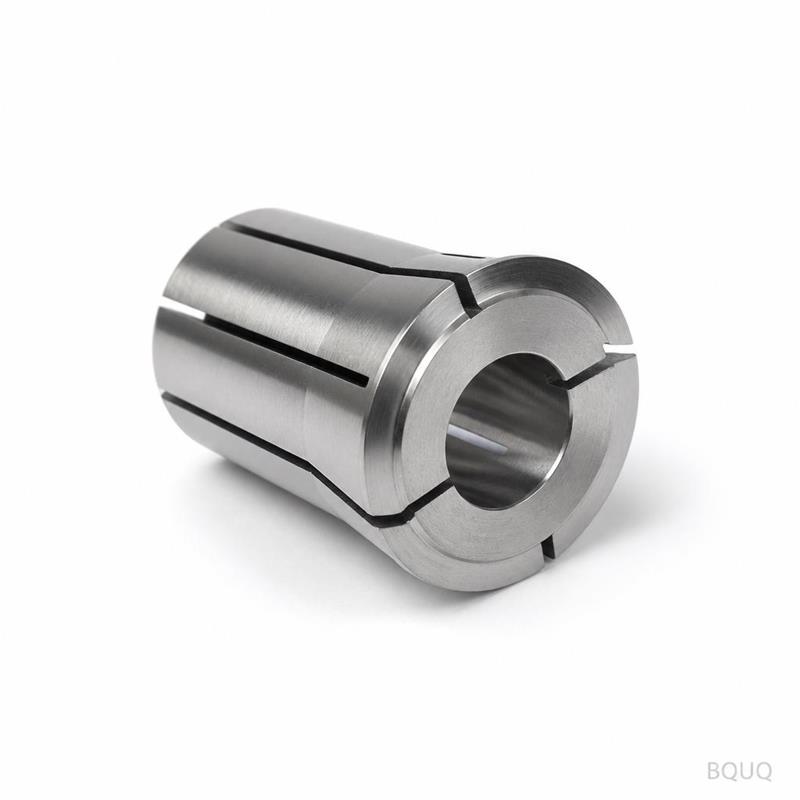

ER筒夹能否用于走心式车床的工件夹持（棒料和零件夹紧）？
可以，ER筒夹越来越多地用于走心式车床的工件夹持，特别是在主、副主轴中夹紧棒料和成品零件，在直径1.0 mm至42 mm范围内的夹持公差为±0.01 mm。对于棒料送进应用，带有锯齿状或硬化夹持表面（HRC 60）的ER筒夹可提供正向驱动，并防止在高达10,000 RPM的高速旋转过程中棒料打滑，尤其是对于六角形和方形棒料。在用于切断和背面加工的副主轴中，ER筒夹提供了1 mm的夹持范围灵活性，允许同一个筒夹处理原材料直径的微小变化（例如，公差为±0.05 mm的冷拔钢），而无需更换刀具，从而将每个零件的循环时间减少2至3秒。然而，对于直径公差要求严格的超过50,000件零件的连续生产，专用导向衬套或液压工件夹持系统可能仍然是首选，因为它们具有更高的重复精度（±0.003 mm）。
如何针对不同的加工应用选择正确的ER筒夹等级？
选择正确的ER筒夹等级取决于加工应用的公差要求、主轴转速和切削力，主要有三个等级：标准级（0.015 mm TIR）、精密级（0.005 mm TIR）和超精密级（0.003 mm TIR）。对于材料去除率高于50 cm³/min的自动车床粗加工操作，标准级筒夹就足够了，且成本更低，抗冲击性更高。对于零件公差低于±0.01 mm的精加工操作，精密级筒夹是强制性的，并且应始终与匹配的精密刀柄（锥度精度0.002 mm）配合使用，以达到规定的跳动值。超精密筒夹，每个成本40至60美元，专用于公差低于±0.005 mm的医疗或航空航天部件的微加工，并且需要洁净室环境和扭矩控制拧紧以保持性能。
ER筒夹常见的失效模式有哪些？如何预防？
在走心式车床中，ER筒夹最常见的失效模式是锥面磨损、槽口开裂和弹性丧失，通常由超过推荐扭矩的过度拧紧或在指定夹持范围之外使用筒夹引起。将ER25筒夹过度拧紧超过130 Nm会使锥面变形并将跳动增加0.03 mm，而使用6.0 mm的筒夹夹持5.5 mm的刀柄（超出1 mm范围）会导致夹紧力不均匀和槽口过早疲劳。为防止这些失效，应对所有筒夹更换实施扭矩扳手规程，每1,000次循环使用染料渗透检测检查筒夹表面裂纹，并更换任何显示夹持范围减小或夹持表面可见磨损的筒夹。在带冷却液的大批量生产中，改用带有TiN涂层的高合金钢筒夹可将磨损率降低50%，并防止腐蚀引起的卡滞。
结论
ER筒夹在走心式车床和自动车床中的作用日益增强，是对现代CNC加工中对更高精度、灵活性和成本效率需求的直接回应。凭借经过验证的0.005 mm跳动精度、每个筒夹1 mm的夹持范围灵活性以及能在数月内实现投资回报的成本结构，ER筒夹为生产公差低至±0.01 mm零件的制造商提供了性能与价值的无与伦比的平衡。随着主轴转速和自动化水平的不断提高，采用带有正确维护规程的精密级ER筒夹，对于保持精密制造领域的竞争优势将变得更加关键。
常见问题解答
走心式车床中ER筒夹的最大主轴转速是多少？
标准ER筒夹在ER16尺寸下可安全运行至25,000 RPM的主轴转速，而较大的筒夹如ER32通常限制在12,000 RPM。对于20,000 RPM以上的转速，必须使用平衡的锁紧螺母（G2.5平衡等级）以防止振动引起的跳动。请务必查阅筒夹制造商的转速图表，因为过高的转速会因离心力导致筒夹丧失夹紧力。
在连续生产中，ER筒夹应多久更换一次？
ER筒夹应每5,000至10,000次夹紧循环更换一次，或者如果跳动测量值超过应用公差限制，则应更频繁地更换。在24/7连续生产中，这通常意味着每个筒夹的使用寿命为1至3个月。建议每500次循环检查一次槽口磨损和锥面损伤，以防止灾难性的刀具故障。
一个ER筒夹能否同时夹持公制和英制刀柄？
可以，只要刀柄直径落在筒夹的1 mm夹持范围内，ER筒夹就可以同时夹持公制和英制刀柄。例如，用于6.0 mm的ER16筒夹也可以夹持1/4英寸（6.35 mm）的刀柄，尽管跳动精度可能会略有下降。为了获得最佳精度，请始终使用与刀柄直径完全匹配的筒夹。
ER筒夹和ER弹簧筒夹有什么区别？
这两个术语经常互换使用，但“ER弹簧筒夹”指的是利用弹性回复动作来夹紧刀具的标准开槽设计。真正的ER筒夹是弹簧筒夹的一个子类型，其特点是特定的8度锥角和符合DIN 6499标准的标准化尺寸。所有ER筒夹都作为弹簧筒夹使用，但并非所有弹簧筒夹都是ER类型。
ER筒夹是否适用于内冷刀具？
是的，ER筒夹有密封设计可供选择，适用于压力高达70 bar的通过刀具冷却液操作。密封ER筒夹在锁紧螺母中使用O型圈和专门的筒夹设计以防止冷却液泄漏。对于高于50 bar的高压冷却液，请确保整个刀柄组件额定压力足够，以避免密封失效。
