什么是自然对流散热器？被动冷却设计指南

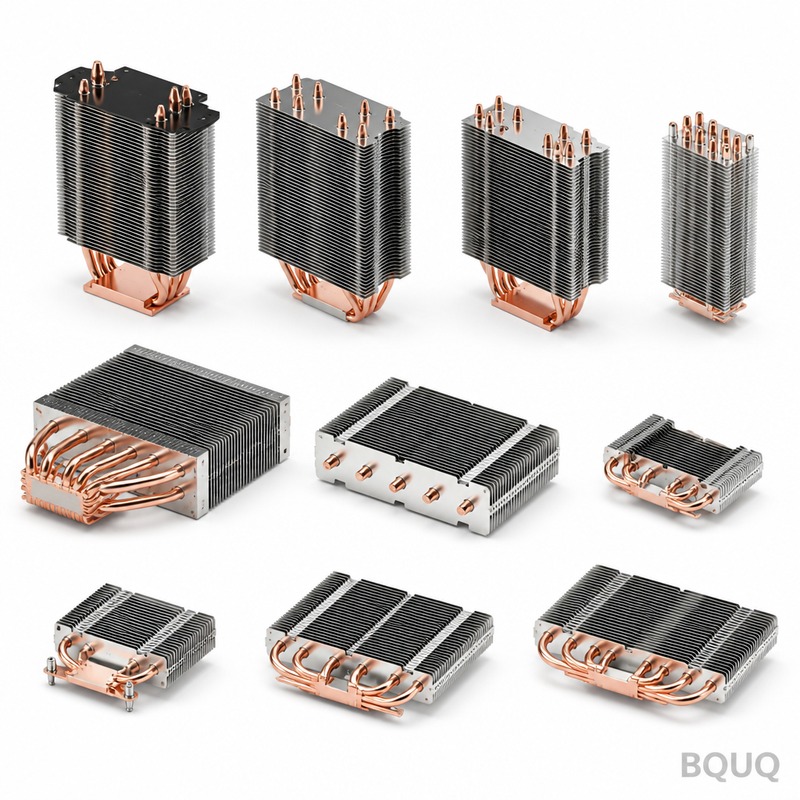

自然对流散热器是一种被动式热管理组件，仅通过浮力驱动的气流散热，无需风扇或泵。其原理基于热空气上升，形成持续的自然气流，将热量从翅片表面带走。本指南提供了在可靠性、静音和零功耗至关重要的应用中实施自然对流冷却的工程规格、性能数据和设计规则。
自然对流冷却实际上是如何工作的？
自然对流依赖于受热空气与环境空气之间的密度梯度。当散热器底座升温时，会加热相邻的空气层，降低空气密度并使其上升。较冷、密度较大的空气从底部或侧面流入补充，形成持续的循环回路。驱动力通过格拉晓夫数（Gr）量化，对于典型的电子设备外壳，其范围通常在10^4到10^7之间，表明处于层流到早期过渡流状态。与强制对流可实现50–250 W/m²K的传热系数不同，自然对流的系数要低得多，通常为2–15 W/m²K。这意味着，要耗散相同的热负荷，自然对流散热器的表面积需要比风冷等效散热器大5到20倍。
典型的性能限制和热阻值是多少？
设计良好的自然对流散热器可以耗散0.5 W到50 W的功率，具体取决于外形尺寸和安装方向。对于尺寸为200 mm x 100 mm x 40 mm、翅片间距为10 mm的标准挤压铝型材，结到环境的热阻通常在1.5 °C/W到3.5 °C/W之间。下表提供了在25 °C环境温度下，自然对流条件下常见配置的实测参考数据。
| 配置 | 翅片间距 (mm) | 翅片高度 (mm) | 底座厚度 (mm) | 热阻 (°C/W) | 最大耗散功率 (W) |
| 标准挤压型材，垂直翅片 | 8 | 25 | 8 | 2.8 | 18 |
| 高密度挤压型材，垂直翅片 | 6 | 30 | 10 | 2.1 | 24 |
| 针翅散热器，方形针，垂直方向 | 5 | 20 | 8 | 3.2 | 15 |
| 平板，无翅片，垂直方向 | 不适用 | 不适用 | 10 | 6.5 | 7 |
| 铲削翅片散热器，高宽比 | 4 | 40 | 12 | 1.8 | 28 |
这些值假设表面为黑色阳极氧化处理（发射率为0.85）且垂直安装。水平安装会因气流路径受阻而使性能降低20–30%。
如何计算最佳性能的翅片间距和高度？
自然对流的最佳翅片间距遵循Elenbaas关联式，对于25 mm高的翅片，在75 °C温差下，理想间隙（b）约为10.5 mm。更精确地说，翅片间隙的计算应确保相邻翅片的边界层不会合并，否则会阻碍气流。对于温度升高50 °C的铝翅片，推荐翅片间距为6–12 mm，其中8–10 mm是大多数应用的最佳选择。翅片高度不应超过翅片间隙的10倍；超过此比例，翅片上部将失效，因为空气已达到接近环境温度。对于挤压铝，翅片厚度应为1.5–3 mm，以平衡材料成本与传导效率。一个常见错误是在自然对流设计中使用强制对流的翅片间距（2–4 mm），这会使热性能降低多达40%。
哪种材料能为被动散热器提供最佳导热性？
铝6063-T5是自然对流散热器的行业标准，因为它在导热系数（201 W/m·K）、可挤压性和成本（约每公斤4–6美元）之间取得了极佳的平衡。铜的导热系数为385 W/m·K，传导性能提高约90%，但成本为每公斤12–15美元，且密度是铝的3.3倍，显著增加了重量和成本。对于高性能应用，有时会使用热环氧树脂或机械紧固方式组装铜散热器和铝翅片，其性能可达到纯铜散热器的80–90%，而重量仅为后者的60%。一种更便宜的替代方案是ADC12压铸铝（96 W/m·K），适用于复杂几何形状，但需要增加20–30%的表面积才能达到挤压铝的性能。石墨基材料（面内导热系数150–400 W/m·K）正逐渐应用于平板应用，但对于三维翅片结构而言并不经济。对于大多数工业电子设备，推荐使用带黑色阳极氧化涂层的6063-T5铝，因为阳极氧化可将发射率从0.04提高到0.85，使辐射传热提高15–25%。
表面处理和颜色如何影响辐射散热？
在自然对流中，辐射传热占总散热量的20–35%，因此表面处理至关重要。抛光铝表面的发射率为0.04–0.09，几乎不辐射热量，迫使对流承担全部热负荷。黑色阳极氧化铝（发射率0.85–0.90）是行业标准，与裸金属相比，总散热量可提高25–35%。哑光黑色粉末涂层可实现类似的发射率（0.85–0.92），但会增加30–50 µm的厚度，由于涂层导热系数较低，这可能会使热阻增加0.1–0.3 °C/W。透明阳极氧化处理的效果甚微（发射率0.15–0.30），不建议用于被动冷却。表面处理还会影响灰尘积聚；纹理表面会截留颗粒，形成0.1–0.5 mm的绝缘层，随时间推移性能会下降10–15%。对于户外或多尘环境，应指定光滑的阳极氧化表面，并定期清洁。
何时应选择铲削翅片、挤压翅片还是粘合翅片散热器？
挤压铝散热器是自然对流最具成本效益的选择，模具成本为1,500–3,000美元，最小起订量为500件。最大翅片高宽比限制在约10:1，这限制了翅片密度。铲削翅片散热器采用切削工艺，可生产高达40 mm的翅片，间隙小至2.5 mm，与挤压设计相比，单位占地面积的表面积可增加多达40%；模具成本较高，为5,000–10,000美元，典型尺寸的单价为8–20美元。粘合翅片散热器将单个翅片用环氧树脂粘合到底板上，允许混合材料（铜翅片配铝底座），翅片密度可达每英寸18片，但环氧树脂接合处会增加0.5–1.0 °C/W的热阻。具体到自然对流，气流受浮力限制，因此极密的翅片并无帮助；6–12 mm的间隙是理想的。对于批量超过1,000件且几何形状标准的应用，选择挤压式；对于翅片高度超过30 mm的高性能要求，选择铲削式；仅在需要混合材料时，才选择粘合翅片式。
被动冷却系统中最常见的设计错误是什么？
最常见的错误是水平安装散热器，这会因热空气无法自由上升离开翅片而使自然对流性能降低30–50%。第二个关键错误是将散热器放置得离外壳壁太近；翅片顶部上方需要至少10–15 mm的间隙，以便空气逸出和新鲜空气进入。第三，设计人员经常忽略热源的扩散热阻；一个50 W的IGBT（绝缘栅双极晶体管）集中在20 mm x 20 mm的封装面积上，需要至少8–12 mm的底座厚度才能有效地将热量扩散到整个翅片阵列，否则靠近热源的翅片会过热，而外部翅片则保持低温。第四，在自然对流设计中使用强制对流的翅片间距（2–4 mm）会减少气流，使热阻增加30–40%。最后，忽视系统级气流路径——例如堵塞进气口或将散热器放置在热组件下游——会使有效环境温度升高10–20 °C，从而使散热器的性能余量减半。
如何准确预测自然对流性能？
计算流体动力学（CFD）模拟是最准确的方法，现代软件在自然对流方面与实验测量结果的吻合度可达5–10%以内。对于初步估算，垂直平板和翅片阵列的经验关联式为层流状态下的Nu = 0.59 × (Gr × Pr)^0.25，其中Nu为努塞尔数，Gr为格拉晓夫数，Pr为普朗特数（空气为0.71）。该关联式适用于瑞利数（Ra = Gr × Pr）在10^4到10^9之间的情况。一个更简单的经验法则：对于垂直安装的铝散热器，假设温升为50 °C，热阻（°C/W）约等于250除以总表面积（平方厘米）。例如，总表面积为500 cm²的散热器，其估计热阻为0.5 °C/W。务必考虑10–20%的降额系数，以应对实际工况，包括不均匀气流、外壳限制以及环境温度超过50 °C的情况。
结论
自然对流散热器是适用于50 W以下应用的一种可靠、免维护的冷却解决方案，前提是正确指定翅片几何形状、材料、表面处理和安装方向。关键的工程参数包括：翅片间距6–12 mm，翅片高度与间隙比低于10:1，采用发射率高于0.85的黑色阳极氧化铝，以及垂直安装并保持至少10 mm的间隙。遵循这些规则，尺寸合适的散热器可实现1.5–3.5 °C/W的热阻，且性能可预测。如需被动冷却设计方面的帮助，包括热仿真、原型开发和生产，请联系BQUQ的工程团队，可在12小时内提供报价。
