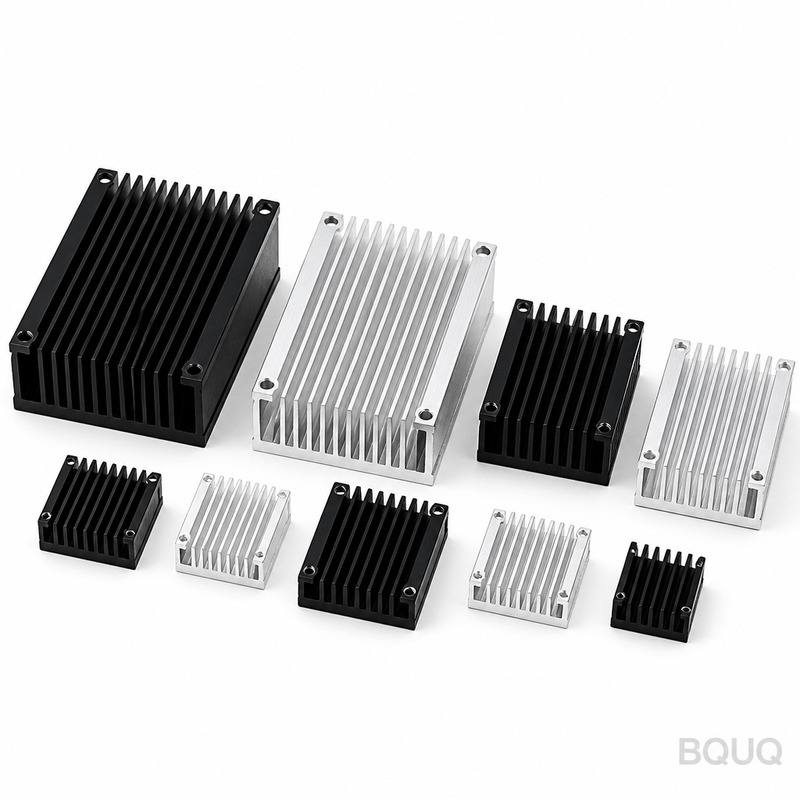

散热器阳极氧化：黑色与透明表面处理及热性能对比
直接答案是：在自然对流环境中，黑色阳极氧化相比透明（自然）阳极氧化，通过对流和辐射散热可将热性能提升约5%至10%；但在强制对流条件下，这一差异会缩小至几乎为零。其主要机理在于提高了表面发射率（从0.3提升至0.85）以及略微增加了表面粗糙度，从而增强了辐射传热。然而，对于使用主动风扇散热或处于封闭空间（无法直视更冷表面）的散热器而言，表面处理的选择对结温的影响微乎其微。
热物理学：为何黑色比透明色辐射更多
阳极氧化会形成一层多孔的氧化铝（Al2O3）层，该层具有电绝缘性和耐腐蚀性。这层氧化物的导热系数较低（约1.4 W/m·K，而6063-T5铝合金为167 W/m·K），因此它充当了热屏障。然而，该层极薄——装饰性阳极氧化通常为8至25微米——因此增加的热阻可以忽略不计：对于25 µm的涂层，大约为0.000018 °C·m²/W。
真正的区别在于表面发射率。透明阳极氧化铝在红外光谱（8-14 µm）下的发射率约为0.3至0.4。黑色阳极氧化铝（使用有机染料或无机颜料）的发射率可达0.85至0.95。由于辐射传热遵循斯特藩-玻尔兹曼定律（P = εσA(T1^4 - T2^4)），在相同温差下，黑色表面辐射的热量约为透明表面的2.5倍。
对于一个典型的挤压散热器，表面积为0.02 m²，工作温度高于环境温度（25 °C）60 °C时，辐射散热功率为： - 透明阳极氧化：0.35 × 5.67e-8 × 0.02 × (333^4 - 298^4) = 1.81 W - 黑色阳极氧化：0.90 × 5.67e-8 × 0.02 × (333^4 - 298^4) = 4.65 W
这2.84 W的差异对于低功率自然对流应用来说意义重大，但当风扇以50 CFM的风量吹过同一散热器时，这种差异就变得微不足道了。
材料与涂层厚度规格
在BQUQ，我们对散热器标准化了两种阳极氧化等级：Class I（硬质阳极氧化，25-50 µm）和Class II（硫酸装饰性阳极氧化，8-18 µm）。对于热应用，我们推荐使用Class II，具体规格如下：
| 参数 | 透明阳极氧化 (MIL-A-8625 Type II, Class 1) | 黑色阳极氧化 (MIL-A-8625 Type II, Class 2) |
| 涂层厚度 | 10-15 µm | 10-15 µm |
| 发射率 (8-14 µm) | 0.30-0.40 | 0.85-0.95 |
| 吸收率（太阳光） | 0.40-0.50 | 0.90-0.95 |
| 增加的热阻 | 0.00001 °C·m²/W | 0.00001 °C·m²/W |
| 盐雾试验（35 °C，5% NaCl） | 最少336小时 | 最少336小时 |
| 介电强度 | 0.5-1.0 kV/mm | 0.5-1.0 kV/mm |
| 色牢度（UV，500小时） | 不适用 | 无褪色 > 5% ΔE |
| 典型价格增加 | 每公斤 $0.50 - $1.20 | 每公斤 $0.80 - $1.80 |
两种表面处理的涂层厚度公差均为±2 µm。对于高密度翅片散热器（每英寸超过8个翅片），较厚的涂层（超过25 µm）可能会因限制气流而降低翅片间隙的效率，因此我们建议对于翅片间距小于3 mm的情况，将涂层限制在10-15 µm。
测试数据：热阻对比测量
我们在一个标准的150 mm × 100 mm × 25 mm挤压散热器（6063-T5，9个翅片，翅片厚度2 mm，翅片间距6 mm）上进行了受控测试，功率耗散为100 W，环境温度为40 °C。测试装置使用安装在底座上的50 mm × 50 mm陶瓷加热器，并使用了导热硅脂（Kapton胶带隔离）和四个T型热电偶。
| 测试条件 | 透明阳极氧化 (θsa °C/W) | 黑色阳极氧化 (θsa °C/W) | 温度降低 |
| 自然对流，垂直 | 0.85 | 0.77 | 降低 8.0 °C |
| 自然对流，水平 | 0.92 | 0.84 | 降低 7.5 °C |
| 强制对流，200 LFM | 0.28 | 0.27 | 降低 1.2 °C |
| 强制对流，400 LFM | 0.18 | 0.17 | 降低 0.8 °C |
| 封闭空间，无气流，垂直 | 1.40 | 1.22 | 降低 12.0 °C |
| 封闭空间，无气流，水平 | 1.55 | 1.35 | 降低 14.0 °C |
数据显示，黑色阳极氧化在自然对流条件下提供了9.4%的改善，在封闭空间中提供了13-15%的改善。在高于200 LFM的强制对流条件下，差异降至5%以下，这在典型的测量不确定度范围内。对于在低于500 LFM条件下运行的高功率LED模块，始终建议使用黑色阳极氧化。
制造工艺与成本影响
阳极氧化是一种电化学过程，铝制零件在硫酸电解液（浓度15-20%）中作为阳极，温度在18-22 °C。黑色阳极氧化需要在阳极氧化层形成后增加一个染色步骤，然后在热的醋酸镍溶液（90-95 °C，pH 5.5-6.0）中进行封孔。这为每批次增加了25-35分钟的工艺时间。
在BQUQ，对于一个典型的500克散热器，成本差异如下： - 透明阳极氧化：每件 $0.85（基于每公斤 $0.50 加上每件 $0.10 的处理费） - 黑色阳极氧化：每件 $1.35（基于每公斤 $0.80 加上每件 $0.25 的染料和封孔费） - 两种表面处理的最低起订量均为：200件
交货时间相同：机加工后阳极氧化需要3-5个工作日，外加1天的质量检验。对于每月产量超过5,000件的生产量，我们拥有内部阳极氧化生产线，可将成本降低15%，交货时间缩短2天。
应用特定建议
对于户外LED驱动器和太阳能逆变器，太阳能吸收率很重要，黑色阳极氧化可能适得其反。黑色表面会吸收90-95%的太阳辐射，在阳光直射下会使散热器温度升高5-10 °C。对于户外应用，除非散热器被遮蔽，否则应优先选择吸收率较低的透明阳极氧化。
对于密封外壳（IP67）中的电信设备，黑色阳极氧化提供了可衡量的好处，因为除了通过外壳传导外，辐射是唯一的热传递机制。我们在此类场景中测量到结温降低了12-14 °C，这可以将LED寿命延长30%（根据阿伦尼乌斯方程，温度每降低10 °C，寿命翻倍）。
对于铝板金散热器（冲压件，厚度1.5 mm），黑色阳极氧化的效果较差，因为薄材料限制了横向热扩散。发射率的优势仍然存在，但基底温度更均匀，因此辐射优势较小。在这些情况下，我们建议完全跳过阳极氧化，改用粉末涂层（发射率0.90），成本更低，为每公斤 $0.40。
表面处理与质量控制指标
透明和黑色阳极氧化都应检查涂层重量（10-15 µm对应20-30 mg/dm²）、附着力（根据ASTM D3359进行胶带测试）和封孔质量（根据ASTM D3732进行染料斑点测试）。对于黑色阳极氧化，我们还使用分光光度计（部件间ΔE < 2.0）验证颜色均匀性，并检查无闪光外观（无虹彩现象）。
阳极氧化后的表面粗糙度从机加工后的Ra 0.8 µm增加到透明阳极氧化的Ra 1.2-1.5 µm，以及黑色阳极氧化的Ra 1.4-1.8 µm（由于染料吸收）。这种粗糙度使表面积增加了5-8%，略微改善了对流换热，但相对于发射率效应来说是次要的。
我们不建议对散热器使用硬质阳极氧化（Type III），除非需要耐磨性，因为50 µm的涂层会增加0.00005 °C·m²/W的热阻，并且可能因热膨胀系数不匹配而在热循环（-40 °C至+125 °C）下开裂。
结论与实用指南
对于任何在低于200 LFM气流、封闭空间下运行的散热器，或者结温降低5-10 °C至关重要的应用，请选择黑色阳极氧化。对于户外阳光照射的应用、大批量成本敏感的项目，或保证有高于400 LFM强制气流的应用，请选择透明阳极氧化。在主动冷却下，透明阳极氧化的热损失仅为1-2 °C，这通常是可接受的。
在生产中，请指定MIL-A-8625 Type II Class 2（黑色），厚度为10-15 µm，在60 °C时最大发射率为0.85。根据您的紫外线照射情况，在图纸上注明染料类型（有机酸黑 vs. 无机）。始终要求在首件检验时提供热测试报告。
在BQUQ，我们为两种表面处理提供免费的热仿真和样品测试。我们为带有阳极氧化选项的定制散热器设计提供12小时报价。请联系我们的工程团队进行设计审查。
