微通道冷却：高热流密度解决方案
简短回答：微通道冷却通过迫使冷却液流经约0.1–1.0 mm宽的通道，将传热推入100–1,000 W/cm²范围，其表面积与体积之比是传统冷板的10–50倍。对于300 W的IGBT或500 W的GPU裸片，这意味着使用加工至±0.005 mm的铜或铝微通道板时，结到冷却液的热阻在0.02–0.08 °C/W范围内。BQUQ在东莞的CNC产线上生产这些板，12个工作小时内报价，并为从原型到量产的项目提供灵活的最小起订量。
在电子冷却中，什么才算“高热流密度”？
热流密度是功率除以面积，它决定了风冷是否仍然可行。5 W的LED分布在20 cm²上仅为0.25 W/cm²。同样的5 W集中在1 mm²的激光二极管端面上则是500 W/cm²——这是完全不同的工程范畴。
实际上，行业分档如下：
| 热流密度范围 | 典型来源 | 冷却方式 |
|---|---|---|
| < 1 W/cm² | 机箱、电源、LED面板 | 自然对流、挤压型材 |
| 1–10 W/cm² | CPU/GPU IHS、电机驱动器、通信整流器 | 强制风冷、热管、均热板 |
| 10–100 W/cm² | 大功率IGBT模块、服务器CPU、电动汽车逆变器 | 液冷冷板、钎焊翅片、铲齿翅片 |
| 100–1,000 W/cm² | 射频放大器、GaN器件、激光巴条、直接裸片GPU | 微通道、射流冲击、两相 |
| > 1,000 W/cm² | 激光二极管阵列、雷达T/R模块 | 微通道+相变、金刚石扩热板 |
微通道之所以重要，原因在于几何结构。对流体的热阻与可用对流面积以及热量在固体中必须经过的距离成比例。将通道宽度从3 mm缩小到0.3 mm，在相同占位面积下，润湿面积大约增加一个数量级，同时缩短从基座到翅片表面的导热路径。正是这种组合突破了100 W/cm²的壁垒。
微通道几何结构实际上如何工作？
微通道散热器是一组平行或歧管式通道，通过切割、铲削、蚀刻或钎焊形成于金属块中。冷却液通过入口歧管进入，从通道壁吸收热量，然后通过出口歧管流出。控制参数包括通道宽度（Wc）、翅片或壁厚（Wf）、通道深度（H）以及深宽比H/Wc。
通道尺寸与深宽比
| 参数 | 传统冷板 | 微通道 | 深微通道 |
|---|---|---|---|
| 通道宽度 | 2–5 mm | 0.3–1.0 mm | 0.1–0.3 mm |
| 壁厚 | 1–3 mm | 0.2–0.8 mm | 0.1–0.3 mm |
| 深度 | 3–8 mm | 1–3 mm | 2–5 mm |
| 深宽比（H/Wc） | 1–2 | 2–5 | 8–20 |
| 表面积密度 | 3–10 cm²/cm³ | 15–30 cm²/cm³ | 30–60 cm²/cm³ |
| 典型热阻 | 0.10–0.25 °C/W | 0.04–0.10 °C/W | 0.02–0.05 °C/W |
这些热阻数值是在1–2 L/min流量下、使用水或50/50乙二醇混合液时，设计良好的板的指示性数据——它们并非保证值，因为界面材料、TIM粘结层厚度和安装压力通常主导整个热栈的总热阻。
为什么深宽比胜过单纯的通道数量
刚接触微通道的工程师常常试图最大化通道数量。这是个错误。非常窄且浅的通道会使压降随流速呈二次方上升，并可能将泵推出其工作曲线。在相同流量下，0.5 mm宽×3 mm深的通道（深宽比6）通常比0.2 mm×0.5 mm的通道（深宽比2.5）每单位泵送功率提供更好的传热，因为深通道使基座附近的流体主体保持更冷，并使流速适中。
实用规则：先增加深度，再缩窄宽度；只有在板厚预算限制了深度时，才缩窄宽度。
应选择哪种制造工艺？
微通道板可通过多种途径制造，正确选择取决于通道宽度、材料、产量以及通道是开放还是封闭。
铲齿
铲齿使用刀具对薄层金属进行塑性变形并将其掀起成直立翅片，在翅片之间留下通道。它是铜微通道和铲齿散热器的主导工艺，因为其翅片厚度可低至约0.15 mm，且翅片与基座之间没有热界面——翅片与基体金属是连续的。我们的铲齿工艺指南详细介绍了刀具几何形状和翅片尖端控制。
CNC铣削
CNC铣削使用微型立铣刀直接切削通道。与铲齿相比，单件加工速度较慢，但灵活性高得多：可以在一次装夹中加工歧管、安装凸台、O形圈槽和通道阵列。这是原型微通道冷板以及小批量、多品种生产的标准途径。BQUQ在铜和铝上将这些零件加工至±0.005 mm，这一点很重要，因为在0.5 mm通道上，0.05 mm的通道宽度偏差会导致局部流阻变化10–15%。
钎焊与键合
对于封闭通道设计或异种材料叠层（铜通道配铝外壳），真空钎焊或扩散键合将带通道的板与盖板连接起来。键合质量是限制因素——部分键合线会在你最不希望的地方增加接触热阻。请参阅我们关于散热器焊接与钎焊的说明。
对比
| 工艺 | 最小通道宽度 | 模具成本 | 最佳产量 | 材料 |
|---|---|---|---|---|
| 铲齿 | 约0.15 mm | 中等 | 1千–10万 | 铜、铝 |
| CNC铣削 | 约0.3 mm | 低 | 1–5千 | 铜、铝 |
| 真空钎焊 | 约0.5 mm | 高 | 5千+ | 铜、铝、不锈钢 |
| 扩散键合 | 约0.2 mm | 高 | 1万+ | 铜、铝 |
| 蚀刻 | 约0.05 mm | 高 | 1万+ | 铜、不锈钢 |
对于大多数工业和电力电子项目，铲齿或CNC铣削即可满足要求。蚀刻和扩散键合板则用于通道以数十微米计的半导体级热流密度。
材料选择：铜与铝微通道
铜在导热系数（约385 W/m·K，而铝合金为200–220 W/m·K）以及与乙二醇水回路的腐蚀兼容性方面胜出。铝在重量、成本和可加工性方面胜出，但对未处理冷却液中的电偶腐蚀和pH漂移更敏感。
| 性能 | C11000铜 | 6061-T6铝 |
|---|---|---|
| 导热系数 | 约385 W/m·K | 约167 W/m·K |
| 密度 | 8.96 g/cm³ | 2.70 g/cm³ |
| 相对成本（材料） | 较高 | 较低 |
| 冷却液兼容性 | 与含抑制剂乙二醇良好 | 需要抑制剂配方 |
| 可加工性 | 中等（粘刀） | 极好 |
| 典型用途 | 高热流密度、直接裸片、射频 | 重量敏感、成本驱动 |
常见的折中方案是将铜微通道板键合到铝外壳，或采用铜基座配铝翅片。如果您正在权衡这种取舍，我们的热界面选择指南详细介绍了粘结层厚度和材料配对。
一个注意事项：切勿在未添加抑制剂的湿回路中混用裸铜和裸铝。电偶对会在几个月内使铝发生点蚀。
压降和泵送功率怎么办？
微通道以水力成本换取热性能。在恒定流量下，将通道宽度减半大致会使流速加倍，在层流到过渡区会使压降变为四倍。在2 mm通道下需要5 kPa的板，在0.4 mm通道下相同流量可能需要40–80 kPa。
三个设计杠杆可使这一问题可控：
1. 歧管设计。 渐缩或分叉式入口歧管可均匀分配流量，并避免板远端的滞止区。不良歧管可能损失可实现热性能的20–30%。
2. 流量优化。 存在一个点，增加流量不再显著降低结温，因为TIM和裸片热阻占主导。在指定更大泵之前找到这个拐点。
3. 两相运行。 微通道内沸腾可去除每单位流量多得多的热量，但会引入流动不稳定性和干涸风险。这是一种专业设计，而非默认方案。
微通道冷却的应用领域
- 电力电子： 电动汽车牵引逆变器、风电变流器和工业驱动器中的IGBT和SiC模块。
- 数据中心和HPC： 高TDP处理器的直接芯片液冷，越来越多地采用直接键合到裸片或IHS的微通道冷板。
- 射频和雷达： 热流密度超过200 W/cm²的GaN功率放大器和T/R模块。
- 激光系统： 二极管巴条和光纤激光泵浦模块。
- 医学成像： CT和MRI梯度放大器。
在每种情况下，微通道板都是热栈中的一层：裸片 → TIM → 板 → 冷却液。在留下0.15 mm厚平庸TIM粘结层的情况下改进板是徒劳的。我们的均热板设计指南介绍了两相扩热板的相同热栈逻辑。
询价前的设计检查清单
1. 确定热负载、热源占位面积和允许结温。
2. 设定冷却液：类型、入口温度、流量和最大压降。
3. 选择材料和通道几何形状（宽度、壁厚、深度、深宽比）。
4. 指定界面：TIM类型、目标粘结层厚度、安装方法和压力。
5. 定义泄漏测试和平面度要求——微通道板在密封面上的平面度通常需在0.05 mm以内。
6. 确认歧管和端口配置（宝塔接头、G1/4、O形圈凸台）。

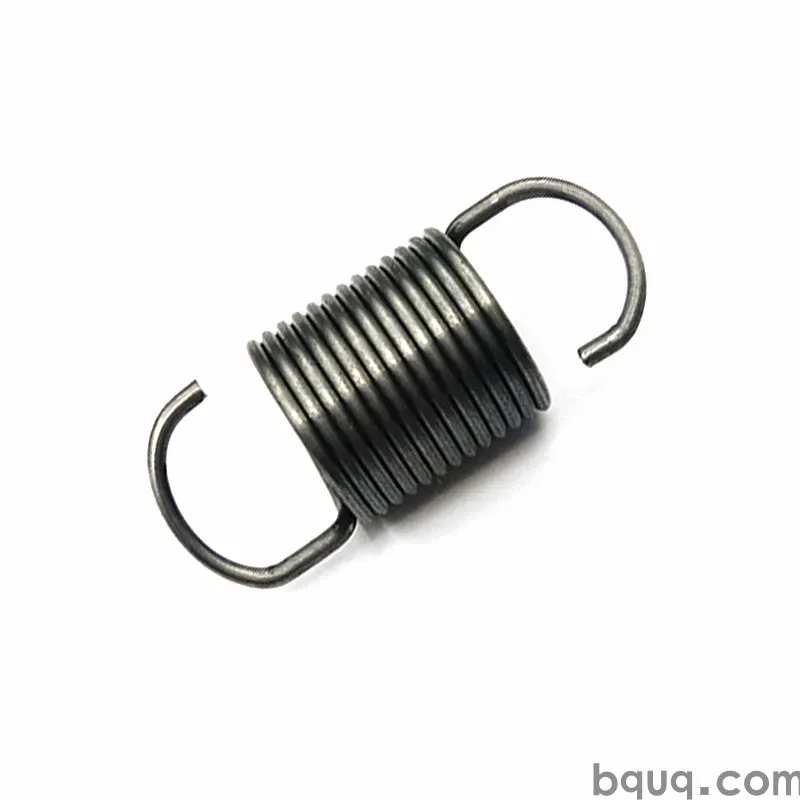

BQUQ在东莞一家工厂运行四条产线，涵盖CNC加工、金属冲压、定制弹簧和散热器生产。这意味着微通道冷板、其安装支架及其弹簧加载固定硬件可以作为一揽子方案而非三个独立项目进行报价和生产。适用灵活的最小起订量，报价在12个工作小时内发出。
常见问题
问：微通道散热器能处理多大热流密度？
答：使用单相水或乙二醇时，设计良好的铜微通道板通常可在裸片表面处理100–500 W/cm²，热阻在0.02–0.08 °C/W范围内，具体取决于通道几何形状和流量。两相设计可超过1,000 W/cm²，但会增加流动不稳定性风险。这些是指示性范围——包括TIM和安装在内的总热栈热阻通常决定实际极限。
问：通道最小可以加工到多小？
答：BQUQ的CNC铣削在铜和铝上可保持约0.3 mm的通道宽度和±0.005 mm的公差。铲齿可达到约0.15 mm的翅片厚度。低于此值则需要蚀刻或扩散键合。更窄并不自动更好：压降急剧上升，泵曲线往往成为约束条件。
问：对于微通道，铜总是比铝好吗？
答：铜的导热系数约为铝的1.8倍，且水回路兼容性更好，因此在纯热性能方面胜出。铝更轻、更便宜，对于重量敏感或成本驱动的项目通常是正确选择，前提是冷却液具有适当的抑制剂配方。切勿在同一未处理湿回路中同时使用裸铜和裸铝。
问：应指定什么冷却液？
答：对于铜系统，使用添加抑制剂配方的去离子水；在需要防冻或更高沸点裕度时，使用25–50%的丙二醇或乙二醇混合液。乙二醇会降低热容并提高粘度，因此预计会有适度的热性能损失。在确定量产设计之前，务必与冷却液供应商确认材料兼容性。
问：如何获得微通道冷板报价？
答：发送热负载、热源占位面积、允许结温、冷却液类型和流量、最大压降，以及2D图纸或3D模型。BQUQ会审查设计，指出可制造性问题，并在12个工作小时内返回报价。欢迎在灵活的最小起订量下进行原型和小批量订购。
