精密冲压公差：完整指南
在金属冲压领域，精度至关重要。无论您是为汽车、航空航天、电子还是医疗设备制造零部件，理解和控制公差对于确保零件功能、装配配合和成本效益都至关重要。本综合指南深入探讨精密冲压公差的复杂性，提供实用见解和最佳实践，帮助您获得一致的高质量结果。

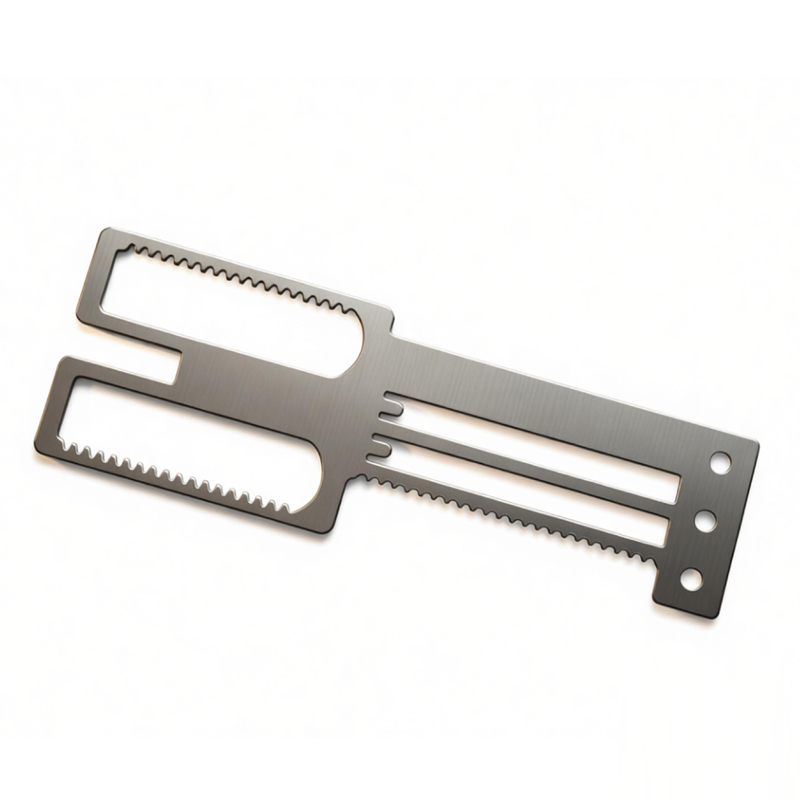

什么是精密冲压公差？
精密冲压公差是指冲压件尺寸、几何形状和表面光洁度的允许变化范围。它们定义了零件必须制造才能正常工作的可接受范围。公差在工程图纸上指定，对于确保零件无缝配合、按预期运行并满足质量标准至关重要。
为什么公差在金属冲压中很重要
精确的公差是可靠制造的基石。以下是它们重要的原因：
互换性：
不同生产批次的零件必须无需修改即可配合在一起。质量与性能：
严格的公差确保组件符合设计规格，从而带来更好的产品性能。成本控制：
过紧的公差会因周期时间变慢、增加检验次数和更高的废品率而提高生产成本。优化公差平衡可节省成本。客户满意度：
满足公差要求可建立信任，减少退货或返工。
冲压中常见的公差类型
尺寸公差
这些公差控制线性尺寸，如长度、宽度、孔径和厚度。通常以 ± 值表示（例如 25.0 ± 0.1 mm）。在精密冲压中，尺寸公差范围可从标准（±0.1 mm）到超紧（±0.01 mm），具体取决于应用。
几何公差 (GD&T)
几何尺寸与公差 (GD&T) 定义了形状、方向和跳动。常见符号包括平面度、平行度、垂直度和同轴度。例如，冲压支架可能需要 0.05 mm 的平面度公差，以确保与配合面良好密封。
表面光洁度公差
表面粗糙度以 Ra (μm) 衡量，对于滑动配合或需要特定外观的零件至关重要。冲压可实现从 0.8 μm（精细）到 3.2 μm（粗糙）的表面光洁度。润滑、模具状态和材料硬度会影响表面光洁度。
角度公差
冲压件的折弯角度必须保持在角度公差范围内，通常为 ±1 或更严格。这对于需要嵌套或要求一致角度以进行装配的零件至关重要。
影响冲压公差的因素
材料特性
材料类型、厚度、硬度和纹理方向会影响回弹和成形性。例如，高强度钢的回弹更大，需要在模具设计中进行补偿。
模具质量与磨损
采用淬硬钢精密模具、合理间隙及定期维护，可生产出稳定一致的零件。磨损的冲头或模具会导致毛刺、尺寸偏差及几何公差不良。
冲压能力与速度
冲床吨位、刚度、速度及滑块平行度影响零件精度。高速冲压可能引入振动，降低公差能力。
润滑与冷却
适当润滑可减少摩擦、热量和磨损，有助于维持公差。冷却效果不佳可能导致热膨胀和尺寸变化。
零件几何形状与复杂度
尖角、深拉深及小半径区域较难控制。采用大半径的简单形状更容易实现严格公差。
冲压公差行业标准
常见标准包括ISO 2768（一般公差）、DIN 6930（冲压件）、JIS B 0411及ANSI Y14.5（GD&T）。标注公差时务必引用相关标准。对于精密零件，可参考ISO 286中孔轴公差对应的IT等级（如IT7至IT10）。
实现严格公差的实用技巧
面向制造的设计（DFM）：
添加应力释放槽、避免尖角、使用统一圆角半径。材料选择：
选用性能稳定、回弹小的材料。模具维护：
定期检查模具磨损情况并及时修复。过程控制：
监控冲压参数（吨位、速度），利用SPC早期检测偏差。级进模设计：
对于复杂零件，采用带导正孔和压印工位的级进模以保持精度。润滑：
使用合适的润滑剂并持续均匀施加。检验：
使用三坐标测量机、光学比较仪和通止规进行验证。
如何在图纸上标注公差
清晰的沟通至关重要。请遵循以下步骤：
标明单位（mm）和参考标准（例如 ISO 2768-m）。
对关键特征使用GD&T符号。
为冲裁、成型和冲孔工序指定公差等级。
提供表面粗糙度要求（Ra值）。
包含去毛刺和边缘条件的说明。
常见挑战与解决方案
| 挑战 | 解决方案 |
|---|---|
| 毛刺形成 | 使用锋利模具、适当间隙（例如材料厚度的5-10%）及去毛刺工艺。 |
| 回弹 | 过弯或压印材料；使用高强度冲头。 |
| 尺寸漂移超差 | 实施SPC，定期维护模具，稳定冲压条件。 |
| 表面划痕 | 改善润滑，抛光模具，使用保护膜。 |
| 孔位不一致 | 使用导正孔，确保模具对中，控制料带送进。 |
结论
精密冲压公差不仅仅是图纸上的数字，更是定义质量、功能和成本的关键语言。通过了解公差类型、影响因素及最佳实践，您可以与冲压合作伙伴高效协作，生产出符合精确规格的零件。请记住，在严格控制公差与可制造性之间取得平衡，才能获得最佳效果。如需提供持续精度的专业金属冲压服务，请立即联系我们的团队。
