弹簧制造公差：您应了解的标准

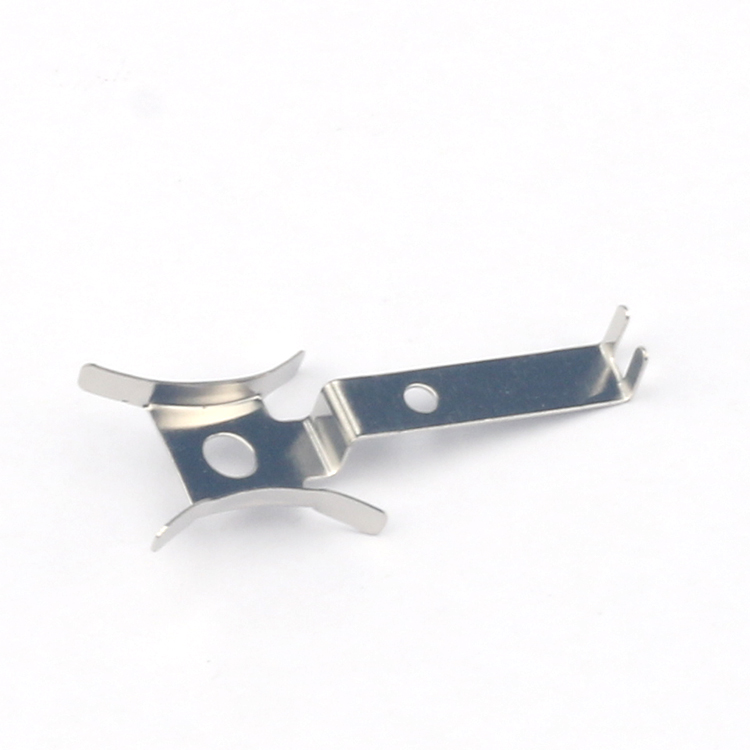

弹簧制造公差入门指南
弹簧是无数机械组件中的关键零件，从汽车悬架到医疗设备都离不开它。其性能和可靠性高度依赖于尺寸精度和一致性。制造公差定义了线径、线圈直径、自由长度、弹簧刚度和承载能力等关键参数的允许偏差范围。理解这些公差对于工程师、采购专家和质量管理人员确保弹簧正常运作并完美集成到更大系统中至关重要。
本综合指南涵盖了弹簧公差的基本标准，包括DIN、ISO和ASTM等国际规范，以及在生产中指定和验证公差的实用技巧。
为什么公差在弹簧制造中如此重要
弹簧通过弹性变形储存和释放能量。即使与设计规格有微小偏差，也可能导致性能问题，如过早疲劳、力输出不一致或装配干涉。对于需要高精度的应用，如航空航天执行器或手表机芯，严格的公差至关重要。相反，过于严格的公差会增加制造成本而无法带来功能上的好处。平衡成本与性能需要清晰理解公差等级及其实际影响。
关键尺寸参数及其公差
线径 (d)
线径直接影响弹簧的刚度和强度。线径公差通常由线材制造商根据ASTM A228（琴钢丝）或ASTM A227（硬拉钢丝）等标准定义。对于大多数螺旋弹簧，线径公差范围在±0.001至±0.005英寸（0.025至0.13毫米）之间，具体取决于线径尺寸。精密弹簧可能需要更严格的公差，有时低至±0.0005英寸（0.013毫米）。
线圈外径(OD)与内径(ID)
线圈直径决定了弹簧在安装空间内的适配性。外径和内径的公差通常以正负值表示，普通弹簧的公差范围一般为±0.010至±0.030英寸（0.25至0.76毫米）。对于需要在芯轴或孔内工作的弹簧，可能需要更严格的公差。
自由长度(Lf)
自由长度是指弹簧未受载荷时的长度。压缩弹簧的自由长度公差通常为±0.015至±0.060英寸（0.38至1.5毫米），具体取决于线圈数量和弹簧指数。精密弹簧的公差可控制在±0.005英寸（0.13毫米）。
弹簧刚度(k)
弹簧刚度即单位变形量所承受的载荷。弹簧刚度的公差通常以百分比表示（例如±5%至±10%）。对于高精度应用，通过精心设计和制造控制，可实现±2%的公差。
指定高度下的载荷
对于压缩弹簧，在指定压缩高度下的载荷是关键的工艺参数。公差通常为指定载荷的±10%，但通过载荷测试和分选等附加工艺，可实现更严格的公差（±5%或±3%）。
弹簧国际公差标准
多个标准组织为弹簧制造公差提供了指导规范。最广泛引用的标准包括：
| 标准 | 适用范围 | 典型公差等级 |
|---|---|---|
| DIN EN 10270 | 弹簧用钢丝 | 线径公差等级A、B、C；具体弹簧公差见DIN 2095和DIN 2096 |
| ISO 7913 | 螺旋压缩弹簧——公差 | 等级 1、2、3（1 为最紧） |
| ASTM A125 | 钢制弹簧（多种类型） | 规定自由长度、直径和负载的公差 |
| JIS B 2704 | 压缩弹簧和拉伸弹簧 | 1级、2级、3级（1级最粗） |
这些标准不仅定义了尺寸公差，还规定了可接受的表面缺陷、热处理变化和测试方法。在指定弹簧时，设计人员应参考相应的标准和公差等级，以便向制造商清晰传达要求。
指定弹簧公差的实际技巧
尽可能使用标准公差等级：
选择2级（ISO 7913）或同等标准可降低成本和交货时间，相比定制严格公差更具优势。考虑累积公差：
在包含多个弹簧的组件中，累积变化可能影响整体性能。仅对关键尺寸收紧公差。优先指定功能参数而非尺寸参数：
例如，指定特定高度下的负载而非精确的自由长度，因为负载与性能更直接相关。允许制造工艺变化：
卷绕、热处理和表面磨削都会引入变异性。在公差分析中需考虑这些因素。向供应商申请公差分析：
经验丰富的弹簧制造商可根据其工艺能力帮助优化公差规格。
如何测量和验证弹簧公差
弹簧公差的验证需要适当的设备和流程：
千分尺和卡尺：
用于线径和线圈直径测量。高度规和比较仪：
用于自由长度和负载高度测试。弹簧测试仪
（例如机械式或数字式力-位移测试仪）用于测量弹簧刚度和负载。光学或激光测量
用于复杂几何形状的非接触检测。
应使用抽样计划（如ANSI/ASQ Z1.4）以确保统计置信度。对于大批量生产，自动化检测系统可提供100%的尺寸和功能测试。
常见公差挑战及解决方案
弹簧端圈不平行（压缩弹簧）
端部磨削不良会导致轴承表面不平整。端面平整度公差通常以最大角度偏差（例如1°）或端圈间隙来规定。解决方案：指定闭合并磨平端部，并要求进行平整度测量。
端部垂直度
与轴线不垂直的弹簧可能发生弯曲或偏移。垂直度公差通常为自由长度的百分比（例如每度1%至3%的Lf）。可考虑采用弹簧端部磨削工艺来改善垂直度。
线圈螺距变化
螺距不一致会导致弹簧刚度非线性。这由卷簧机精度和材料均匀性控制。严格的螺距公差可能需要在制造过程中进行统计过程控制（SPC）。
结论
弹簧制造公差是设计和生产中的关键环节，直接影响性能、可靠性和成本。通过理解关键参数、参考ISO 7913或DIN 2095等国际标准，并应用实用的规格制定与验证技术，工程师可以确保弹簧满足功能需求，而无需为不必要的精度支付额外费用。始终与弹簧制造商紧密合作，制定在质量与经济性之间取得平衡的可实现公差。
如需定制弹簧方面的专业协助，请联系[公司名称]团队，获取全面的公差咨询和免费报价。
