级进模冲压与深拉深冲压：关键差异详解
**级进模冲压和深拉深冲压是两种根本不同的金属成形工艺：级进模冲压通过在一个冲压行程中经过一系列工位，将平板金属板材切割并成形为成品零件；而深拉深冲压则利用冲头将金属板材强制压入凹模型腔，形成无缝的三维中空形状。两者之间的选择取决于零件几何形状、生产批量、材料厚度和单件成本，其中级进冲压擅长大批量平面或弯曲零件，而深拉深冲压则主导圆柱形或盒形外壳类零件。**

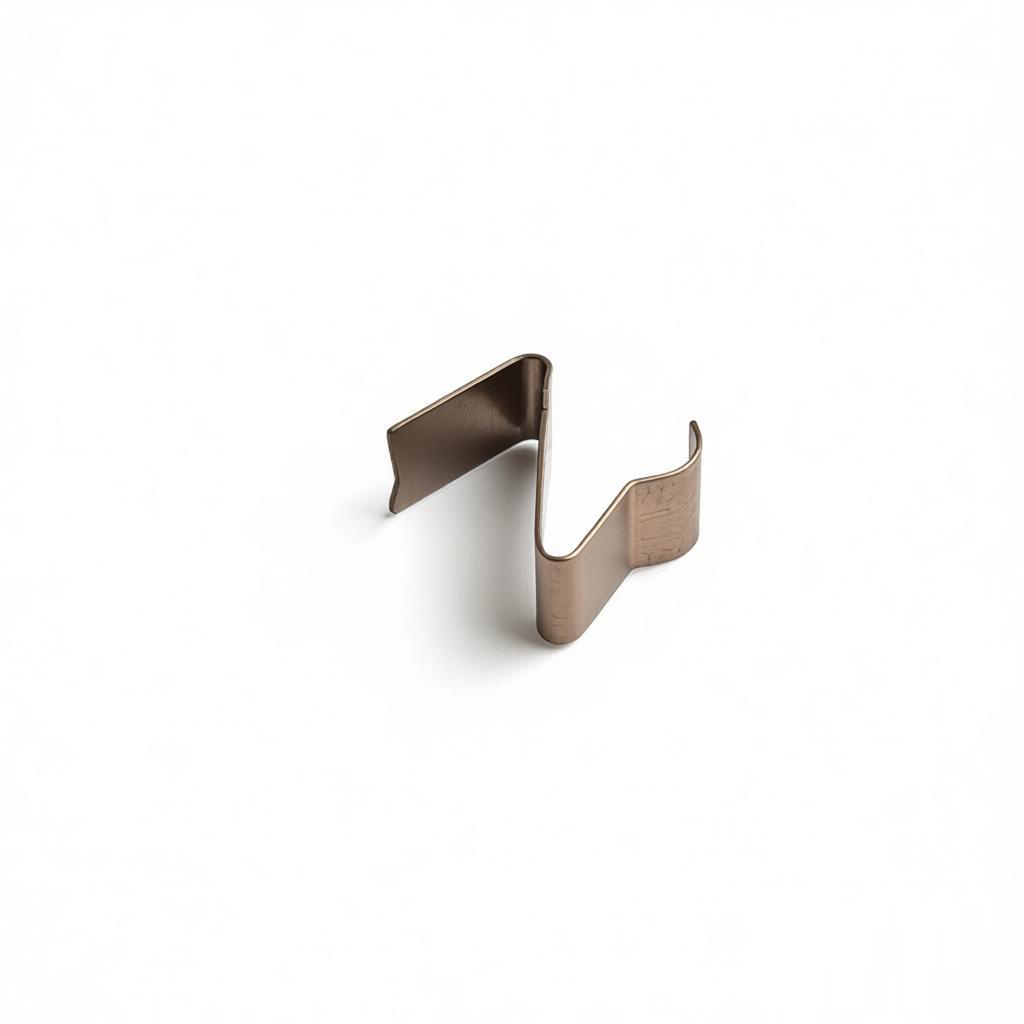

什么是级进模冲压？工艺与能力
级进模冲压是一种冷成形工艺，金属卷料通过一副模具中的一系列工位逐步送进。每个工位执行不同的操作——冲孔、切边、弯曲、压印或切断——随着条料在每个冲压行程中逐步送进。最后一个工位将成品零件从载体条带上分离。
在BQUQ，我们使用25至600吨的压力机运行级进模，薄材料的送进速度最高可达每分钟1,200次冲程。典型材料厚度范围为钢、铝、黄铜和铜合金的0.05毫米至6.0毫米。该工艺非常适合需要高尺寸一致性的零件，如引线框架、连接器、支架和散热器翅片。
关键优势在于速度和自动化。模具验证完成后，一名操作员即可管理多台压力机。然而，模具成本相当高——通常为5,000至80,000美元，具体取决于工位数量和复杂程度——模具制造周期为4至8周。
什么是深拉深冲压？工艺与材料流动
深拉深冲压是一种板材成形工艺，平板毛坯由冲头拉入凹模型腔，产生深度大于其直径（或宽度）的中空零件。材料在受控张力下发生塑性流动，压边圈防止起皱，冲头圆角控制变薄量。
例如，一个直径50毫米、深度120毫米的不锈钢圆柱体需要2.4:1的拉深比，对于加工硬化材料，通常需要多次拉深并配合中间退火。我们的深拉深压力机范围为10至800吨，可处理最大600毫米的毛坯直径和最大400毫米的深度。
深拉深是无缝杯体、电池外壳、压力容器、汽车油箱和厨房水槽的首选方法。由于材料回弹和厚度变化，径向公差（正负0.05毫米）比深度方向公差（正负0.15毫米）更严格。
直接对比：公差、成本和生产速度
为了做出明智的选择，工程师必须并排比较关键参数。下表汇总了我们最近一个汽车连接器外壳和一个深拉深传感器外壳的实际生产数据。
| 参数 | 级进模冲压 | 深拉深冲压 | ----------- | -------------------------- | -------------------- | 典型零件几何形状 | 平面、弯曲或2.5D | 无缝3D中空、圆柱形或盒形 | 材料厚度范围 | 0.05 – 6.0毫米 | 0.20 – 3.0毫米（加热可达6.0毫米） | 可实现公差（关键尺寸） | 正负0.02毫米 | 正负0.05毫米（直径），正负0.15毫米（深度） | 表面光洁度（Ra） | 0.8 – 1.6微米 | 0.4 – 0.8微米（内壁） | 冲压速度 | 100 – 1,200次/分钟 | 5 – 40次/分钟（单动） | 模具成本（典型） | 8,000 – 80,000美元 | 6,000 – 60,000美元 | 模具制造周期 | 4 – 8周 | 3 – 7周 | 100,000件时单件成本 | 0.10 – 0.50美元 | 0.20 – 0.80美元 | 废料率（典型） | 15 – 30% | 20 – 40% | 二次加工 | 通常不需要 | 常需修边、退火、变薄拉深 | 最佳生产批量 | 每年50,000件以上 | 每年10,000 – 500,000件 |
|---|
表格显示，级进冲压可实现更严格的公差和更高的速度，而深拉深则提供无缝完整性和更好的内表面光洁度。在100,000件以上时，级进冲压的单件成本更具优势，但深拉深在低批量、高强度外壳方面具有竞争力。
两种工艺中的材料行为与温度效应
材料选择决定了工艺极限。对于级进模冲压，我们使用冷轧钢（SPCC、SPCD）、不锈钢（301、304、430）、铝（5052、6061）和铜合金（C1100、C17200）。该工艺纯属机械加工，除模具表面摩擦生热外无显著温升，在1,000次/分钟时通常为40–60°C。使用低粘度润滑油可减少磨损并保持尺寸稳定性。
然而，深拉深冲压涉及严重的塑性变形。例如，将1.0毫米厚的304不锈钢杯体拉深至2.0拉深比，局部应变达到60%，加工硬化使材料温度升高80–120°C。对于高强度合金或厚材料，我们使用200–400°C的温热深拉深来降低屈服强度并提高成形性。该工艺需要加热模具和压边圈，增加了能源成本，但可实现更深的拉深而不会开裂。
一个关键区别：如果使用硬质合金模具，级进冲压可处理抗拉强度高达1,200兆帕的高强度钢，且模具磨损极小。相同材料的深拉深需要在各次拉深之间进行中间退火（钢材为700–900°C），这增加了周期时间和成本。对于铝合金，通常在350–420°C下退火。
生产批量与成本建模：哪种工艺胜出？
让我们建模一个实际案例：矩形电池外壳，80毫米×40毫米×30毫米深，0.5毫米厚冷轧钢，年需求200,000件。
方案A：级进模。该零件可通过将平板毛坯弯曲成盒形而制成，但角部会有接缝，需要焊接或机械锁定。模具成本：35,000美元。200,000件时的单件成本：0.28美元（材料0.12美元，冲压0.08美元，二次焊接0.08美元）。
方案B：深拉深。一体式无缝外壳，无需焊接。模具成本：首次拉深28,000美元加上二次整形模具12,000美元。单件成本：0.35美元（材料0.15美元，拉深0.12美元，修边0.08美元）。
在200,000件时，方案A每件节省0.07美元，总计节省14,000美元。然而，焊接接缝降低了耐压完整性和耐腐蚀性。如果外壳需要容纳液体或气体，则必须选择方案B，尽管单件成本更高。
对于低于50,000件的批量，深拉深冲压通常更具优势，因为模具成本较低且设置时间更短。超过500,000件时，由于自动化和速度优势，级进冲压变得极具成本效益。
工艺选择的实用建议
基于BQUQ二十年的制造经验，我推荐以下决策框架：
1. **在以下情况下选择级进模冲压：** 零件具有平面或弯曲特征，公差低于正负0.05毫米，年产量超过100,000件，且设计允许使用载体条带。示例：散热器翅片、EMI屏蔽罩、弹簧夹和电机铁芯叠片。
2. **在以下情况下选择深拉深冲压：** 零件需要无缝、防水或气密的外壳，深度超过直径的1.5倍，材料厚度低于1.5毫米，且内表面光洁度要求严格。示例：传感器外壳、电池壳、液压缸和家电外观壳体。
3. **混合方案：** 对于汽车燃油滤清器等复杂零件，我们使用级进深拉深——一种带有拉深工位后接冲孔和修边的级进模。这结合了级进冲压的速度与深拉深的无缝几何形状，但模具成本增加40–60%。
4. **新设计务必对两种工艺都进行打样验证。** 将您的3D模型和年产量发送给我们，我们将在24小时内进行成本模拟，包括模具摊销和废料率。
工程师常见问题解答
**深拉深零件可以在级进模上生产吗？** 可以，但仅限于浅拉深（拉深比低于1.5:1）。对于更深零件，需要单独的拉深模或传递压力机。
**单次深拉深冲程可实现的最大深度是多少？** 对于低碳钢，实际极限为毛坯直径的1.0至1.5倍。更深零件需要多次拉深或温成形。
**哪种工艺的材料利用率更高？** 级进冲压通常可实现70–85%的利用率。深拉深为60–80%，因为需要较大的毛坯尺寸并产生修边废料。
**如何降低小批量深拉深零件的模具成本？** 原型阶段使用铝或锌合金模具，生产阶段再换用淬硬工具钢。这可将模具成本降低50%，同时保持正负0.1毫米的公差。
结论与后续步骤
级进模冲压和深拉深冲压是互补工艺，而非竞争对手。正确选择取决于零件几何形状、公差要求、材料和年产量。级进冲压为平面和弯曲零件提供更高的速度和更严格的公差，而深拉深为中空外壳提供无缝完整性。对大多数工程师而言，决策归结为：接缝是否可以接受，以及深径比是否超过1.5。
在BQUQ，我们运营这两条工艺线已超过二十年，拥有内部模具设计、CNC加工和计量检测能力。我们会在收到您的图纸后12小时内提供免费的DFM反馈和成本估算。请联系我们获取无义务报价。
