级进模冲压设计：提升效率的最佳实践

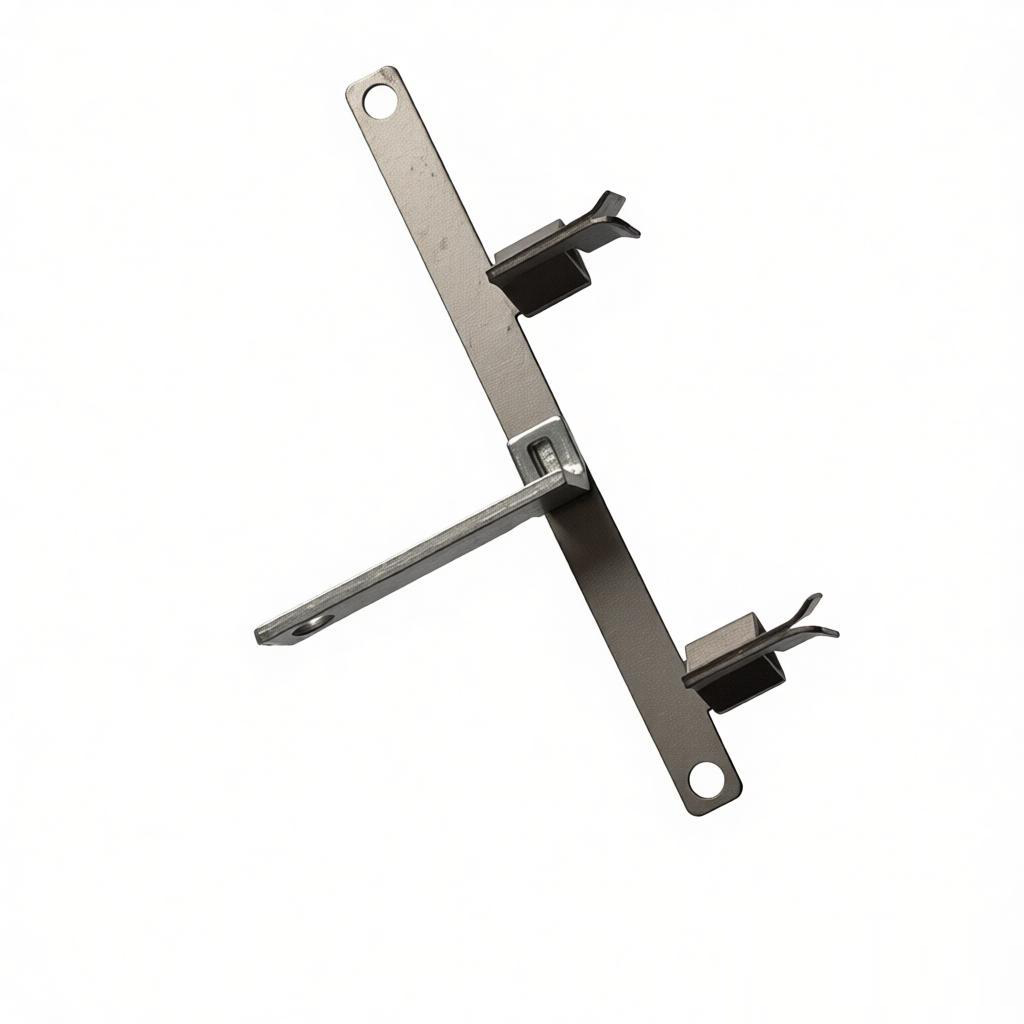

简介
级进模冲压是一种高产量金属成型工艺，通过一系列工位在单个模具中完成多种操作。每个工位在金属料带通过模具时执行特定任务（如冲裁、弯曲或拉伸）。级进模设计效率直接影响生产速度、模具寿命和零件质量。本指南将探讨优化级进模设计以实现最高效率的最佳实践。
什么是级进模冲压？
级进模冲压是将金属卷料送入包含多个工位的模具组。每次冲压行程中，料带向前移动一个步距，每个工位执行不同操作。最终零件通常在最后一个工位被切断分离。该方法适用于高产量、高精度复杂零件的生产，主要优势包括高速、高重复性和最少的人工干预。
提高效率的关键设计原则
材料选择与料带布局
选择合适材料并优化料带布局是效率的基础。选用厚度和力学性能一致的材料以减少变异性。通过紧密排列零件优化料带布局以降低废料。考虑弯曲工序的轧制方向以避免开裂。先进的排样软件可模拟布局以最大化材料利用率，通常可实现70%以上的材料利用率。
模具设计与间隙
合理的模具间隙（冲头与凹模之间的间隙）影响冲裁质量、模具磨损和能耗。对于大多数金属，单边间隙通常为材料厚度的5-10%。小间隙可产生更干净的切口但增加磨损；大间隙减少磨损但可能产生毛刺。使用经验表格或模拟确定适合材料和冲压速度的最佳间隙。此外，采用淬硬工具钢（如D2或M2）设计模具镶块以延长寿命。
导正孔与定位
导正孔对于确保料带精确送进至关重要。将导正销布置在废料区域或载体料带上。导正销直径应留有0.005–0.010英寸的间隙以避免卡滞。采用锥形导正销便于导入。为保持对中，需配置导正套和压料板以维持料带平整度。对中不良会导致零件精度下降及模具损坏。
废料管理
高效的废料清除可防止卡料和停机。设计废料切刀或滑道将废料导向模具区域外。对于小孔，可考虑使用废料顶出销。确保废料碎片足够小，便于通过压缩空气或真空系统轻松清除。良好的废料管理还能提升安全性。
级进模设计高级技术
传感器与模内监控的应用
集成传感器以检测料带送进误差、材料厚度变化或工具断裂。常用传感器包括接近开关、力传感器和视觉系统。实时监控可使冲床立即停机，防止产生废品和模具损坏。采集的数据还可用于制定预测性维护计划。
快换模具系统
通过快换模具系统减少生产批次间的停机时间。使用标准化模座、液压夹具和自动闭合高度调整。设计良好的快换系统可将换模时间减少50%–80%，显著提升整体设备效率（OEE）。
常见误区
条带布局过于复杂：
工位过多会增加成本和复杂性，却无附加价值。应尽可能简化布局。忽略冲压吨位要求：
低估作用力可能导致模具变形或冲压过载。需对每个工位进行负载分析。润滑不足：
润滑剂不足会导致磨损和过热。应选用合适的润滑剂类型及喷涂或浸渍等施加工艺。忽视维护通道：
设计易于拆卸和更换的模具分段。难以触及的紧固件会增加停机时间。
优化生产周期的最佳实践
| 实践 | 收益 |
|---|---|
| 使用预留10-15%余量的级进模 | 支持未来零件修改或产量提升 |
| 实施全面预防性维护（TPM） | 减少非计划停机时间，延长模具寿命 |
| 优化冲压速度（每分钟冲次） | 平衡生产效率与模具磨损及零件质量 |
| 采用CNC精密加工 | 确保模具部件的高精度与高重复性 |
总结
高效级进模冲压设计是材料精选、模具几何精度、废料智能管理及先进监控系统集成的综合成果。遵循这些最佳实践，制造商可减少废料、提高设备运行时间，并以具有竞争力的成本生产高质量金属冲压件。如需级进模设计与制造的专业协助，请联系我们的工程师团队——我们专注于定制金属冲压解决方案，包括散热器、弹簧及精密CNC零件。
