连接器精密弹片冲压：完整指南

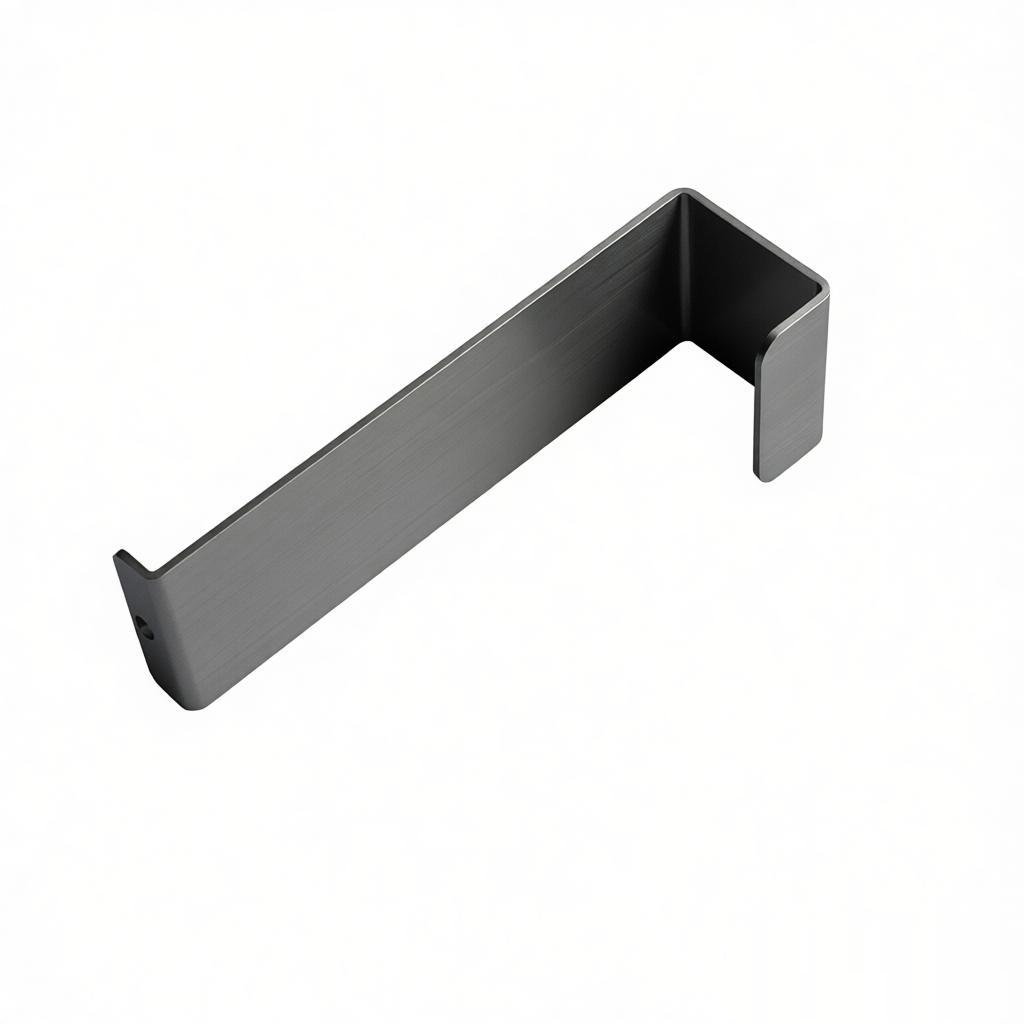

连接器精密弹片冲压介绍
精密弹片冲压是制造连接器中的关键工艺，广泛应用于汽车、航空航天、电子和电信等行业。弹片，也称为接触弹簧或片簧，是提供连接器电气连续性和机械保持力的薄金属部件。本指南深入探讨通过冲压生产高质量精密弹片的细节，涵盖材料选择、模具设计、工艺参数、质量控制和实用技巧。
了解连接器中的弹片
弹片是柔性金属条，对配合接触件施加弹簧力，确保可靠的电气连接。它们常见于USB端口、SIM卡座、电池连接器和汽车线束中。关键特性包括高弹性、低接触电阻和优异的抗疲劳性。冲压工艺必须达到严格的公差（通常为±0.01毫米）和无毛刺边缘，以防止信号丢失或机械故障。
弹片冲压的常用材料
材料选择直接影响性能。典型材料包括：
磷青铜（C5191、C5210）：
优异的弹簧性能和耐腐蚀性，适用于消费电子产品。铍铜（C17200）：
高强度和导电性，用于航空航天和高可靠性连接器。不锈钢（SUS301、SUS304）：
弹性好、耐用，常用于成本敏感型应用。黄铜（C2680、C2600）：
成本较低但弹簧性能较差；用于非关键触点。
| 材料 | 屈服强度（MPa） | 导电率 (%IACS) | 典型应用 |
|---|---|---|---|
| 磷青铜 C5191 | 450-600 | 15-20 | 音频插孔、USB连接器 |
| 铍铜 C17200 | 1000-1400 | 20-25 | 军工/航天连接器 |
| 不锈钢 SUS301 | 800-1000 | 2-3 | 电池弹簧、卡槽 |
| 黄铜 C2600 | 300-400 | 28-30 | 低成本消费品 |
弹片精密冲压工艺
由于弹片几何形状复杂且公差要求严格，冲压过程需采用多工位级进模。典型工艺包含以下阶段：
1. 卷料送料与校平
原材料以卷料形式通过校平机消除卷曲弧度。伺服送料器以±0.02毫米的精度将料带精确送入模具。
2. 落料与成型
首工位冲裁出坯料轮廓并加工导正孔用于定位。后续工位成型弹片的弯曲半径、角度及接触端。例如，典型连接器弹片可能包含90度弯曲且半径0.2毫米。成型需考虑回弹补偿，需采用过弯或压印工艺。
3. 冲孔与修边
冲孔或开槽用于安装或附加功能。修边去除多余材料，实现最终轮廓。
4. 关键成型与压印
压印是一种再冲压操作，通过压缩材料使表面平整、提高尺寸稳定性并减少回弹。这对大批量生产至关重要。
5. 切断与顶出
最终工位将弹片从料带上切断。顶出可采用气动或机械方式，确保零件安全取出且无损伤。
弹片冲压模具设计要点
成功的弹片冲压依赖于精密模具。关键设计方面包括：
材料硬度：
使用高耐磨性的模具钢（如D2、M2）。对于大批量生产（超过100万件），建议采用硬质合金镶件。间隙：
最佳冲裁间隙通常为材料厚度的5-8%。间隙过小会导致毛刺过多，间隙过大则边缘粗糙。折弯补偿：
精确的折弯扣除量基于材料厚度和折弯半径计算。有限元分析（FEA）有助于预测回弹。润滑：
薄膜润滑剂可减少摩擦并防止咬合。水溶性润滑剂因易于清洁而常用。
精密弹片冲压的质量控制
确保质量稳定需要在多个阶段进行严格检验。关键参数包括：
| 参数 | 公差 | 测量方法 |
|---|---|---|
| 零件尺寸 | ±0.01 mm | 视觉系统、三坐标测量机 |
| 折弯角度 | ±1 | 光学比较仪 |
| 表面粗糙度 | Ra ≤ 0.4 μm | 轮廓仪 |
| 毛刺高度 | ≤ 0.02 mm | 30倍显微镜 |
| 弹簧力 | ±5% 规格值 | 推拉力计 |
常见缺陷及解决方案
毛刺：
间隙过大或模具磨损导致。重新研磨冲头/模具或调整间隙。回弹差异：
材料各向异性导致。采用压印工艺或尝试其他热处理方式。微裂纹：
严重成型问题。减小弯曲半径或改用更具延展性的材料。尺寸漂移：
检查热膨胀；稳定冲床和模具温度。
优化弹片冲压的实用技巧
为实现高良率与低成本，请参考以下行业验证技巧：
使用带导正孔的级进模以保持料带对齐并减少废料。
采用伺服冲床实现精确的速度和位置控制，尤其在成型过程中。
实施在线力监控，在缺陷发生前检测磨损的模具。
设计具有对称特征的弹片，以最大程度减少不平衡力。
每次模具更换后进行首件检验（FAI）。
对于大批量订单，如果毛刺问题严重，可考虑增加去毛刺工艺（如振动研磨）。
高级技术：高速冲压与微冲压
现代连接器小型化要求厚度低于0.1毫米的微型弹片。每分钟600-1500冲次的高速冲压机需要超高精度模具和先进润滑。微冲压采用蚀刻或电火花加工（EDM）制造模具，并常使用线切割部件。对于批量生产，重点是通过快速换模系统减少设置时间。
结论
连接器精密弹片冲压是一个融合材料科学、模具工程和过程控制的专业领域。通过理解材料特性、优化模具设计、实施稳健的质量检查并紧跟高速技术，制造商可以生产出可靠且成本效益高的组件。无论您是设计工程师还是采购专家，本指南都是实现连接器弹片冲压卓越性能的基础。
