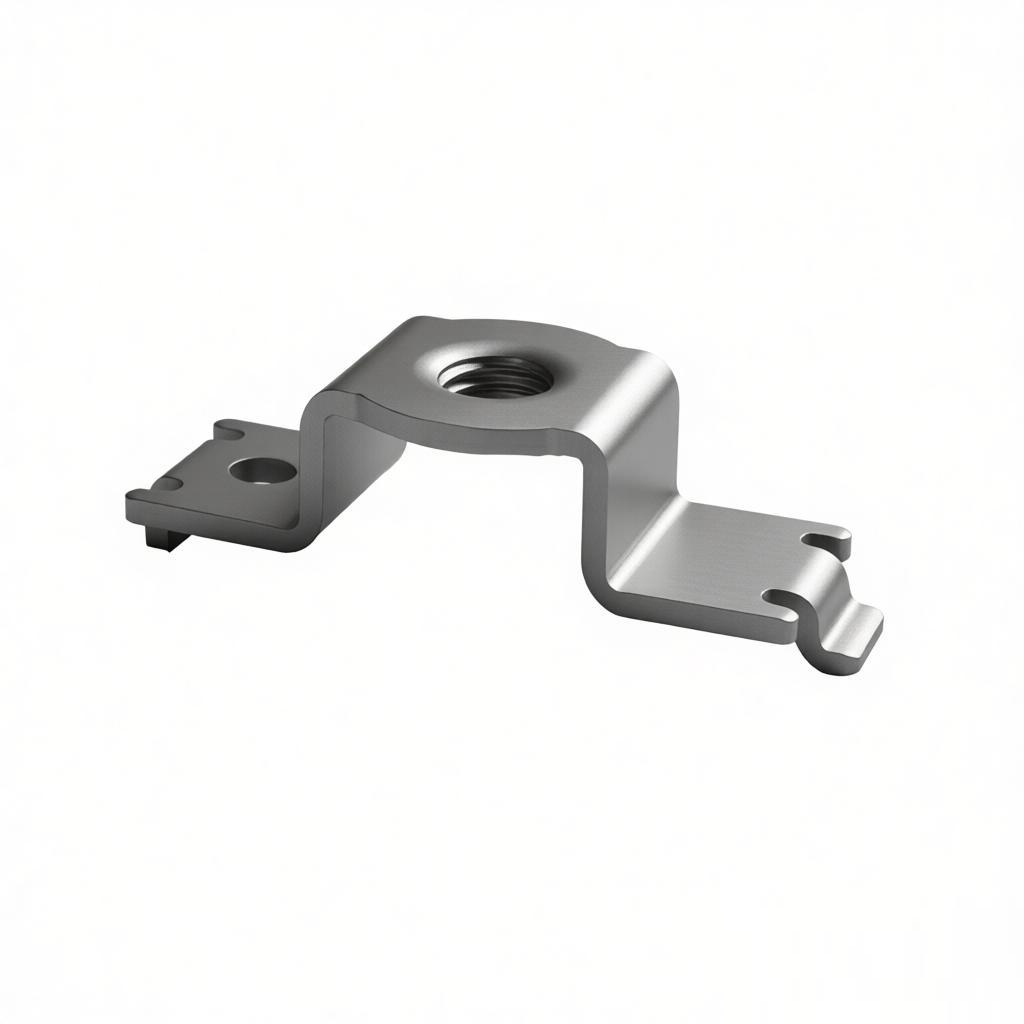

金属冲压公差：预期范围与如何指定
金属冲压公差：预期范围与如何标注
在金属冲压中，落料和冲孔的标准公差范围为 ±0.05 mm 至 ±0.13 mm，而成型和折弯公差通常在 ±0.10 mm 至 ±0.25 mm 之间。对于高精度应用，先进的级进模冲压可实现低至 ±0.01 mm 的公差，但这需要特定的材料条件、模具结构，并且成本会相应增加。了解这些极限以及如何正确标注公差，将避免不必要的废品、降低模具成本，并确保您的零件按预期功能运行。
基准：金属冲压的行业标准公差
您可以从金属冲压工艺中获得的精度取决于工艺类型。下表基于我们在BQUQ（中国东莞）20年的生产数据，列出了典型的可达到公差。这些是实际生产数据，而非理论最大值。
| 工艺类型 | 特征 | 标准公差 (mm) | 精密公差 (mm) | 典型交期（自模具确认起） | :--- | :--- | :--- | :--- | :--- | **落料与冲孔** | 孔径 | +/- 0.10 | +/- 0.025 | 2-3周 | **落料与冲孔** | 外形轮廓 | +/- 0.13 | +/- 0.05 | 2-3周 | **级进模** | 孔到孔中心距 | +/- 0.05 | +/- 0.015 | 3-4周 | **级进模** | 边缘到孔（5mm以内） | +/- 0.08 | +/- 0.02 | 3-4周 | **折弯（V形模）** | 折弯角度 | +/- 1度 | +/- 0.5度 | 1-2周 | **折弯（V形模）** | 折弯到孔的位置 | +/- 0.15 | +/- 0.05 | 1-2周 | **深拉深** | 壁厚 | +/- 0.15 | +/- 0.05 | 4-6周 | **压印** | 表面平面度（每100mm） | +/- 0.10 | +/- 0.03 | 2-3周 |
|---|
**关键要点：** “标准”列代表使用传统工具钢模具和标准冲床设置时您应预期的公差。“精密”列则需要硬质合金模具、更严格的冲床对中精度，并且通常需要二次加工（磨削或压印）。
第1节：破坏公差的三个变量
在标注公差之前，您必须了解冲压件不同于机加工件。机加工是去除材料；冲压是断裂和位移材料。三个物理变量主导公差控制：
1. **材料回弹：** 钢和铝具有弹性模量。当您折弯板材时，它会向原始形状回弹。对于1.0mm厚SPCC钢的90度折弯，预期回弹量为2至4度。我们通过过度折弯模具（回弹补偿）来补偿这一点，但一致性取决于材料硬度的变化（例如，HRB 60与HRB 80会改变结果）。
2. **毛刺高度：** 冲头和凹模间隙决定了断裂角度。在最佳间隙（通常为每侧材料厚度的5-10%）下，毛刺高度控制在0.05mm或以下。如果您标注了关键边缘公差，则还必须标注最大毛刺高度（例如，最大0.05mm），否则尖锐边缘将超出您的轮廓公差。
3. **模具磨损：** 硬质合金冲头可以在约500,000次冲程内保持孔径公差在 +/- 0.01mm。标准D2工具钢冲头在仅150,000次冲程后就会开始磨损超过 +/- 0.025mm。您的公差决定了模具材料，这直接影响零件单价。
第2节：如何在图纸上正确标注公差
工程师最常见的错误是对冲压件应用一刀切的公差（例如，“所有尺寸 +/- 0.05mm”）。这成本高昂且往往无法实现。相反，应使用专门针对冲压件的**GD&T（几何尺寸和公差标注）** 方法：
第3节：严格公差的成本：实际价格影响
严格公差不是免费的。在BQUQ，我们将其定价为“精度指数”。以下是我们2024年报价数据的实际成本倍数：
| 公差要求 | 模具成本倍数（对比标准） | 零件单价倍数（对比标准） | :--- | :--- | :--- | 落料：+/- 0.13mm（标准） | 1.0倍 | 1.0倍 | 落料：+/- 0.05mm | 1.3倍 | 1.15倍 | 落料：+/- 0.02mm（精密） | 1.8倍 | 1.4倍 | 成型：+/- 0.25mm（标准） | 1.0倍 | 1.0倍 | 成型：+/- 0.10mm | 1.4倍 | 1.25倍 | 成型：+/- 0.05mm（需要压印工序） | 2.0倍 | 1.8倍 |
|---|
**工程分析：** 成本增加并非随意。从 +/- 0.13mm 提升到 +/- 0.02mm 需要从冲压模板切换到线切割硬质合金镶件。这还需要高精度冲床（C型机身 vs. 直边机身），其工作台平行度小于0.01mm，并且检验时间从卡尺检查增加到三坐标测量机（CMM）检查。
第4节：关键特征的实际建议
如果您确实需要高精度的特征，请遵循以下规则以保持项目在预算和进度内：
1. **材料厚度的10%法则：** 不要标注比材料厚度10%更严格的孔径公差。对于1.0mm钢，最小可实现的孔径为1.0mm（等于厚度）。在1.0mm孔上标注 +/- 0.01mm的公差是违反规则的；这需要特殊的冲头导向装置，并且会导致冲头断裂率高。
2. **使用二次加工实现真正的高精度：** 如果您需要 +/- 0.005mm的孔径，不要试图通过冲压实现。先冲一个较小尺寸的孔（例如1.90mm），然后进行**冲孔-挤压抛光**操作或铰孔操作。这增加了一个二次工序（每件约$0.02-$0.05），但远比试图将冲压模具保持在该极限更可靠。
3. **标注平面度以消除应力：** 当您从卷料冲压零件时，内部应力会被锁定。如果您要求100mm范围内平面度优于0.10mm，则必须标注“去应力”或“校平”作为工艺步骤。这涉及将零件通过辊式校平机或在华氏350-400度（摄氏175-200度）下热处理1-2小时。如果没有此标注，零件在切断料带后会翘曲变形。
第5节：下次询价（RFQ）的FAQ式建议
**问：冲压件能达到 +/- 0.01mm的公差吗？** 答：可以，但仅限于小尺寸特征（小于10mm）、材料厚度小于2.0mm，且必须使用硬质合金模具。这不是“标准”工艺。预期模具成本增加2.0倍，零件单价溢价1.5倍。对于99%的应用，+/- 0.05mm已足够。
**问：我应该使用ISO 2768-mK还是特定的图纸标注？** 答：ISO 2768-mK对于30mm以内的尺寸给出 +/- 0.1mm的一般公差，这对粗加工是可以的。然而，对于冲压件，我们建议您放弃一般公差，在图纸上明确标注关键尺寸（例如，“A孔：5.00 +/- 0.03”和“A孔相对于A/B/C基准的位置度：0.10”）。这消除了模具制造商的歧义。
**问：材料厚度如何影响我的公差？** 答：经验法则是材料越薄，公差越紧。对于0.5mm磷青铜，孔中心距可以保持在 +/- 0.02mm。对于5.0mm厚铝材，公差放宽至 +/- 0.15mm，因为冲头偏转且材料是撕裂而非剪切。
**问：严格公差的最小折弯半径是多少？** 答：对于锐角折弯（内半径小于材料厚度的0.5倍），角度公差变得不稳定。我们建议内折弯半径为材料厚度的1.0倍至1.5倍，以保持 +/- 0.5度的稳定角度公差。更小的半径会增加开裂和不一致回弹的风险。
结论：一次就把公差标对
金属冲压是一种大批量、高成本效益的工艺，但其成功取决于现实的公差标注。记住基准：切割 +/- 0.05mm 至 +/- 0.13mm，成型 +/- 0.10mm 至 +/- 0.25mm 是您最具成本效益的最佳区间。仅在功能绝对需要时才推向精度极限，并且始终传达关键特征，而非整张图纸。这样做，您可以将模具成本降低多达40%，并将交期缩短数周。
如果您正在审阅图纸或不确定您的公差是否可实现，请将文件发送给我们。我们将在12小时内提供详细的DFM（面向制造的设计）报告，包括公差分析和正式报价。
