深拉冲压：设计考量与技巧
深拉冲压是一种通用的金属成型工艺，可将平板金属毛坯转化为复杂的三维形状。广泛应用于汽车、航空航天、电子和医疗器械等行业。本指南探讨了关键的设计考虑因素和实用技巧，以优化您的深拉冲压项目，实现高质量、高效率和成本效益。

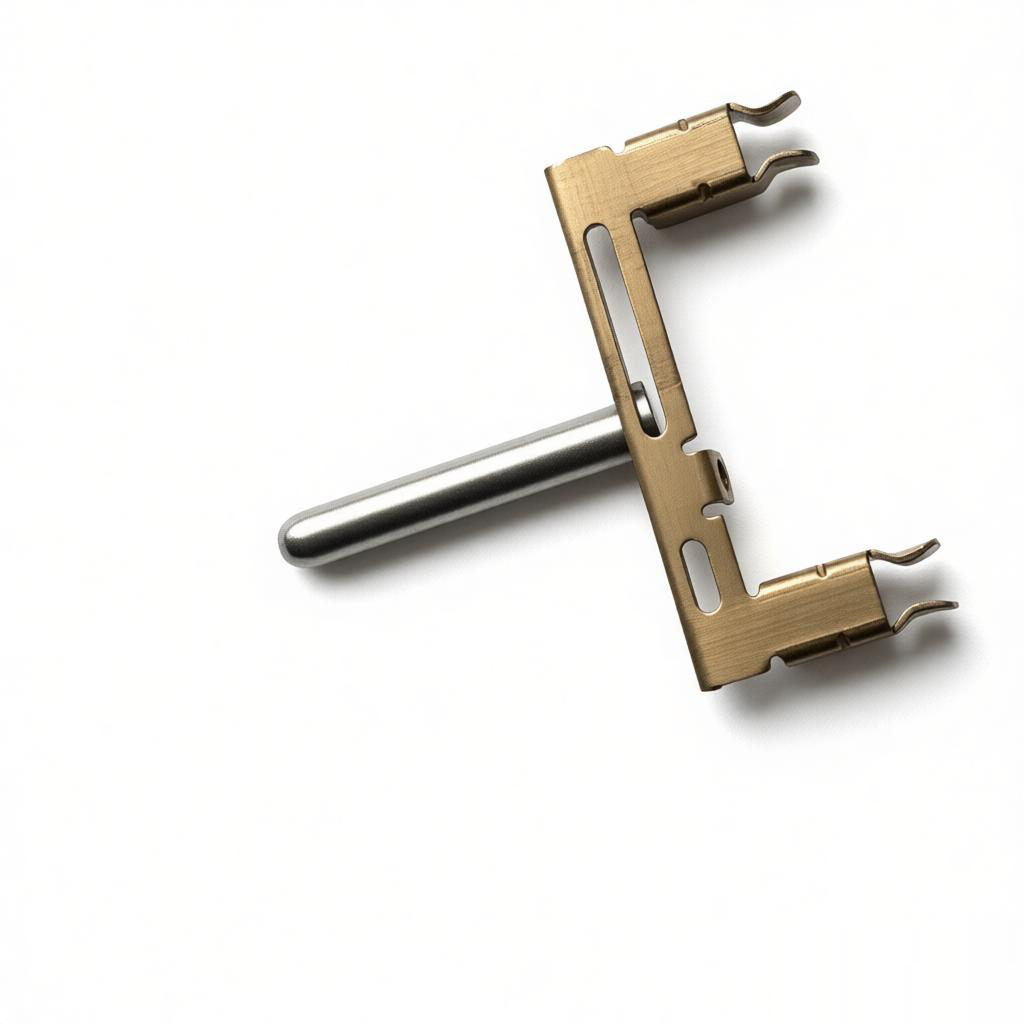

了解深拉冲压
深拉冲压涉及一个冲头将金属毛坯推入模具型腔，使材料流动并形成模具的形状。当拉深件的深度超过其直径时，该工艺被称为“深拉”。需要仔细控制材料流动、润滑和冲压速度，以避免撕裂、起皱或变薄等缺陷。
深拉冲压的工作原理
该工艺从将毛坯放置在模具开口上方开始。冲头下降，迫使毛坯进入模具。金属径向向内拉伸和流动。对于非常深的零件，可能需要多次拉深，并辅以中间退火以消除加工硬化。关键参数包括压边力、冲头圆角半径、模具圆角半径以及冲头与模具之间的间隙。
关键设计考虑因素
为深拉冲压设计零件时，需要关注几何形状、材料特性和工艺限制。以下是关键因素。
零件几何形状
深度与直径比：
零件相对于其直径越深，拉深难度越大。单次拉深的典型限制为2:1；更深的零件需要多次拉深。圆角半径：
尖锐的棱角会增加应力集中和撕裂风险。建议在冲头和模具上使用较大的圆角半径（至少为材料厚度的3-5倍）。壁厚：
预计会出现减薄现象，尤其在拐角和侧壁处。设计时需考虑厚度变化。拔模角度：
垂直壁面难以成型；建议设置轻微拔模角度（1-5度），以利于材料流动和零件脱模。
材料选择
| 材料 | 成型性能 | 常见应用 |
|---|---|---|
| 低碳钢 | 优秀 | 汽车面板、厨房水槽 |
| 不锈钢 | 良好（需更大力度） | 医疗设备、食品设备 |
| 铝材 | 中等（易起皱） | 轻质外壳、散热器 |
| 铜/黄铜 | 非常好 | 电气元件、装饰品 |
选用高延伸率、低屈服强度的材料，便于拉伸成型。避免使用晶粒粗大或表面有缺陷的材料。
模具与工装设计
合适的工装是保证质量一致性的关键。需考虑以下方面：
冲头与凹模圆角：
较大的圆角半径可降低应力，使材料流动更顺畅。深拉伸时，冲头圆角半径应为材料厚度的4-8倍。间隙：
冲头与凹模之间的最佳间隙通常为材料厚度的1.1至1.2倍。间隙过小易导致撕裂，过大则引起起皱。压边力：
施加足够压力防止起皱，但不可过大阻碍材料流动。可通过拉延筋或台阶控制材料流动。润滑：
使用高压润滑剂减少摩擦并防止咬合。均匀涂抹在坯料两侧。
常见缺陷与解决方案
即使设计良好，也可能出现缺陷。以下是典型问题及解决方法：
| 缺陷 | 原因 | 解决方案 |
|---|---|---|
| 起皱 | 压边力不足或材料流动过大 | 增加压边力、增加拉延筋、减小间隙 |
| 开裂 | 应力集中过高、圆角过小或材料过脆 | 增大圆角半径、使用更韧的材料、减少单次拉深深度 |
| 变薄 | 过度拉伸 | 调整毛坯尺寸、增加中间退火、采用多次拉深 |
| 划痕 | 润滑不良或模具表面光洁度差 | 改善润滑、抛光模具、使用更硬的模具材料 |
深拉延成功技巧
基于行业最佳实践，以下为实用技巧：
进行有限元分析（FEA）：
在制造模具前模拟工艺以识别潜在问题，节省时间和成本。优化毛坯形状：
使用圆角毛坯而非方形，以减少应力集中。可考虑毛坯展开软件。采用级进模具：
对于大批量生产，多工位级进模具可在一次冲压行程中完成冲裁、拉伸和修边。控制温度：
对于深拉伸，加热可能有益。温成形（例如铝材）可改善成形性并减少回弹。测试与迭代：
如有可能，使用软模具制作原型。在投入硬模具前，根据试制结果调整参数。与经验丰富的制造商合作：
与了解深拉伸复杂性的金属冲压专家合作，例如我们[公司名称]的团队。我们提供设计协助和质量保证。
总结
深拉深冲压是一种高效生产坚固无缝金属部件的方法。通过关注设计几何、材料选择、模具和工艺参数，您可以实现稳定的质量并减少缺陷。无论您是在设计新零件还是优化现有零件，这些考虑因素和技巧都将引导您成功完成深拉深工艺。联系我们讨论您的项目需求，并利用我们在金属冲压服务方面的专业知识。
