这款大功率IGBT散热器是一款经CNC加工的铝或铜基板，设计用于将逆变器、电机驱动器和电动汽车充电器中IGBT模块产生的300 W至2,500 W热量导出。您可获得0.02 mm的安装面平面度公差、5天的原型交期，以及硬质阳极氧化后45 HRC的表面硬度。这是BQUQ的精密制造产品，中国制造，首单无起订量。 CNC加工基板平面度，确保IGBT最大接触面积 安装表面在五轴CNC加工中心上加工，30

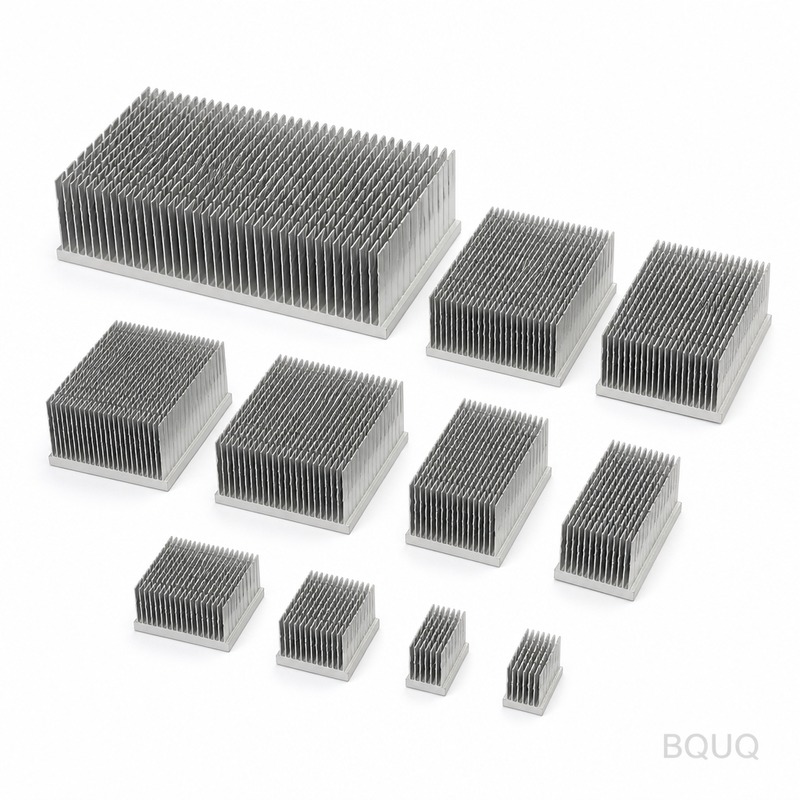

这款大功率IGBT散热器是一款经CNC加工的铝或铜基板，设计用于将逆变器、电机驱动器和电动汽车充电器中IGBT模块产生的300 W至2,500 W热量导出。您可获得0.02 mm的安装面平面度公差、5天的原型交期，以及硬质阳极氧化后45 HRC的表面硬度。这是BQUQ的精密制造产品，中国制造，首单无起订量。
安装表面在五轴CNC加工中心上加工，300 mm长度内平面度达到0.02 mm。这避免了IGBT模块与散热器之间的气隙，这一点至关重要，因为即使0.05 mm的气隙也会使结温升高15°C。我们使用单点金刚石飞刀加工，实现Ra 0.8 µm的表面光洁度。这不是冲压或挤压件——每个散热片和通道均从实心6061-T6铝或C1100铜铣削而成。
可选择针鳍阵列（直径3 mm，间距8 mm）用于全方位气流，或直通道鳍片（宽2.5 mm，深12 mm）用于管道冷却。我们的热仿真显示，300 mm x 300 mm铜针鳍版本的熱阻为0.05 °C/W。对于更高功率，我们在基板中加工均温板槽，深度精度为±0.05 mm。得益于12,000 RPM主轴和刚性夹具，鳍片高度最高可达80 mm而不变形。
我们对铝制版本进行III型硬质阳极氧化处理，表面硬度达到45 HRC，介电击穿电压为800 V。涂层厚度为25 µm ± 5 µm，每批次均使用涡流测厚仪测量。该涂层在盐雾测试（ASTM B117）中可耐腐蚀336小时。对于铜制版本，我们采用镀镍表面处理——厚度5 µm——以防止氧化并保持可直接安装IGBT的可焊性。
我们预装不锈钢螺纹嵌件（M4、M5、M6）用于IGBT模块螺丝。这些孔的位置度保持在0.05 mm，确保模块完美对齐，不会对DBC基板产生应力。沉孔深度控制在±0.03 mm，确保螺丝头齐平安装。如果使用通孔，我们会在两侧进行0.2 mm倒角去毛刺——无尖锐边缘，避免组装时割伤电缆绝缘层。
发送STEP或IGES文件，我们将在5天内加工单个原型。由于这是无起订量的精密制造，您可以订购1件用于测试，或10,000件用于量产。我们在东莞的工厂配备40台CNC机床，24/7全天候运行，将您的零件与类似散热器合并生产以降低成本。对于200 mm x 200 mm铝制针鳍散热器，单价从$45（1件）降至$18（500件）。
每个散热器均附带材料证书（EN 10204 3.1），确认6061-T6铝或C1100铜的成分。我们还提供在定制测试台上测得的热阻测试报告——不仅仅是仿真数据。报告显示在0.5 m/s气流下，50 W、100 W和200 W功率时的温升数据。这些数据帮助您的热设计工程师验证系统性能，无需自行测试。我们保留每批次样品12个月以备追溯。
如果直接将IGBT焊接到散热器上，我们提供Ra 0.4 µm的裸铜表面和0.01 mm的平面度——经X射线检测验证，焊料空洞率降至2%以下。如果使用导热硅脂，我们提供哑光喷砂表面（Ra 1.6 µm），可增加硅脂附着力并防止泵出效应。对于卡扣安装，我们加工燕尾槽，平行度公差为0.02 mm。所有选项均可在相同基板设计上实现——只需在图纸中注明即可。
| 规格 | 数值 | 备注 |
|---|---|---|
| 材料 | 6061-T6铝 / C1100铜 | 其他合金可定制 |
| 基板尺寸 | 50 x 50 mm 至 600 x 400 mm | 定制尺寸无需额外模具费 |
| 鳍片高度 | 最高80 mm | 针鳍或直鳍 |
| 平面度（安装面） | 300 mm内0.02 mm | 在花岗岩平台上测量 |
| 表面光洁度 | Ra 0.4 µm 至 1.6 µm | 取决于安装方式 |
| 硬质阳极氧化厚度 | 25 µm ± 5 µm | 硬度45 HRC |
| 螺纹嵌件 | M3至M8，不锈钢 | 位置度0.05 mm |
| 公差（一般） | ±0.02 mm | 孔位±0.05 mm |
| 交期（原型） | 5天 | 量产15-20天 |
| 起订量 | 无最低要求 | 单件可接受 |
在开始切削金属之前，我们的热设计工程师会使用您的IGBT功率损耗、冷却液流量和环境温度进行稳态FEA仿真。我们模拟结壳热阻，并相应调整鳍片密度和基板厚度。例如，一个600 V/600 A IGBT模块，损耗1,200 W，需要12 mm的铜基板厚度和6 mm的鳍片间距——我们会在报价中给出此建议。此服务对所有询盘免费，FEA报告随最终散热器一并提供。
在0.05 °C/W热阻和3 m/s强制风冷条件下，即使在1,500 W连续功率下，也可将IGBT结温保持在125°C以下。
可以，我们可根据您的2D或3D图纸加工任何封装尺寸，包括非标准孔位布局和异形基板。
我们不提供耗材，但可按您指定的弹簧卡扣尺寸加工燕尾槽或卡扣槽。
我们在加工前对铝材进行去应力处理，并在阳极氧化后进行最终精铣，恢复0.02 mm平面度，并在花岗岩平台上进行验证。
将您的图纸或IGBT模块数据手册发送至sc@bquq.com或WhatsApp +86 13713157787。我们将在12小时内回复，提供确定的单价、交期和初步热仿真结果。为获得最佳效果，请参考我们的CNC刀具选择指南来指定鳍片表面处理，并查阅我们的CNC加工公差指南来定义平面度和孔位要求。无起订量，无最低订购数量——只需发送您的图纸，我们将立即启动精密制造流程。
| 参数 | 能力 |
|---|---|
| 材料 | AL6063/6061/5052，纯铜C1100，铜铝复合 |
| 工艺 | 挤压、CNC加工、铲齿、锻造、压铸、冲压翅片 |
| 翅片类型 | 挤压翅片、针翅、铲齿翅片、折叠翅片、粘合翅片、热管、均温板 |
| 表面处理 | 黑色阳极氧化、本色阳极氧化、镀镍、粉末喷涂 |
| 尺寸范围 | 最大1500 x 400 x 300 mm |
| 热测试 | 每批次提供热阻和散热数据 |
| 打样 | 5-7天，样品无最小起订量 |
| 检验 | 三坐标测量仪、热阻测试仪，每批次提供完整报告 |
