ER、TG和SK夹头卡盘之间的主要区别是什么？
2024年精密加工操作中，直接的回答是：ER弹簧夹头刀柄因其成本与通用性的平衡，仍是通用刀具夹持的行业主力；而TG（紧握式）夹头在精加工中提供更优的跳动精度；SK（德国标准）夹头则为重载粗加工提供最高的刚性和扭矩。在这三种系统之间进行选择，并非绝对意义上的“哪种最好”，而是哪种几何形状最匹配您特定的主轴锥度、切削力和公差要求。作为一家在东莞拥有二十年CNC加工经验的制造商，我们观察到，只标准化一种系统的工厂往往会损失效率；最佳策略是根据操作的关键程度来匹配夹头类型。

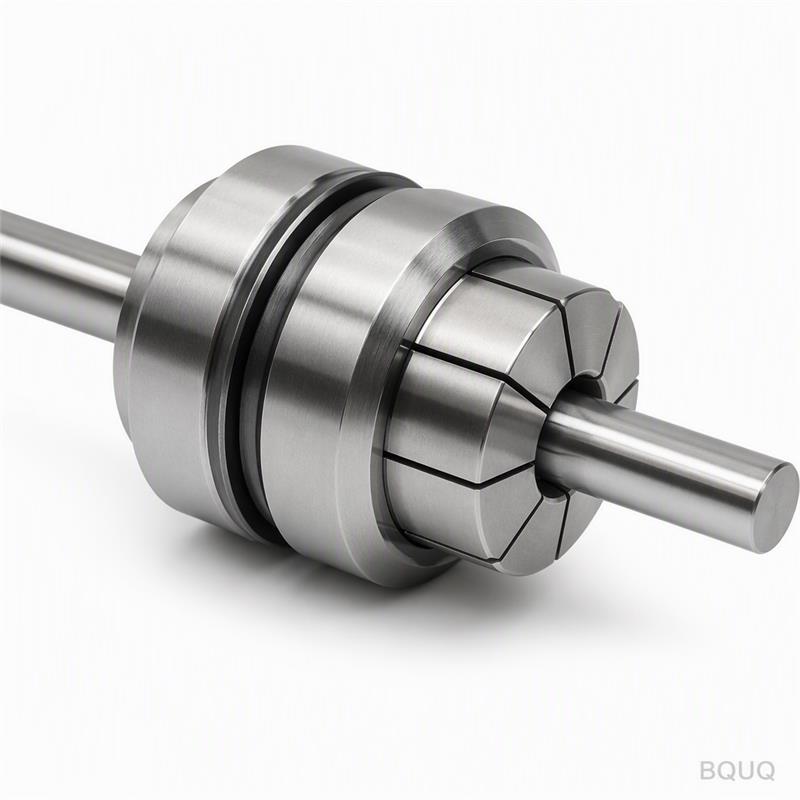

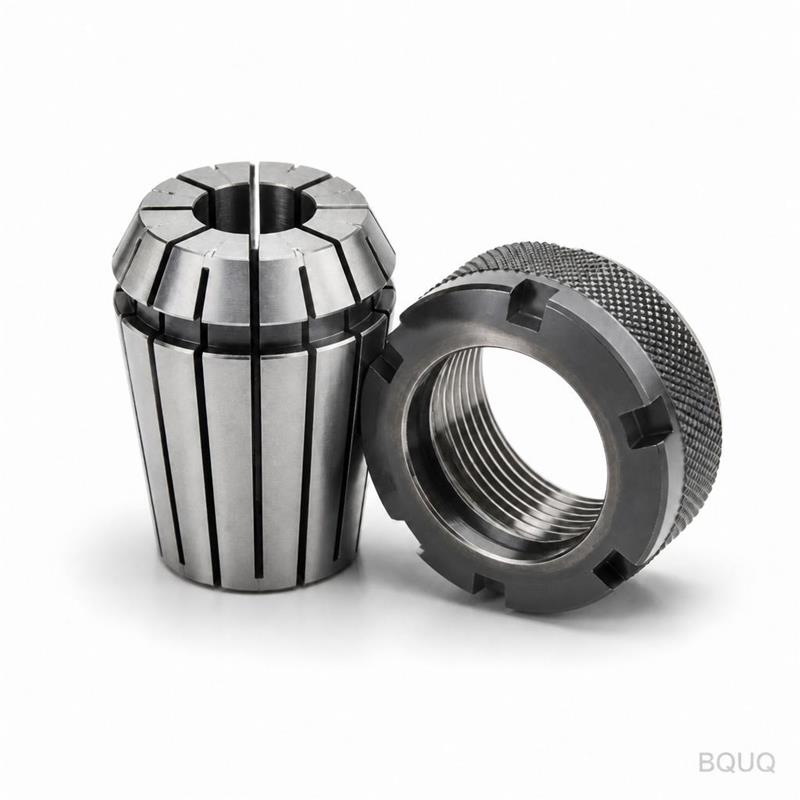

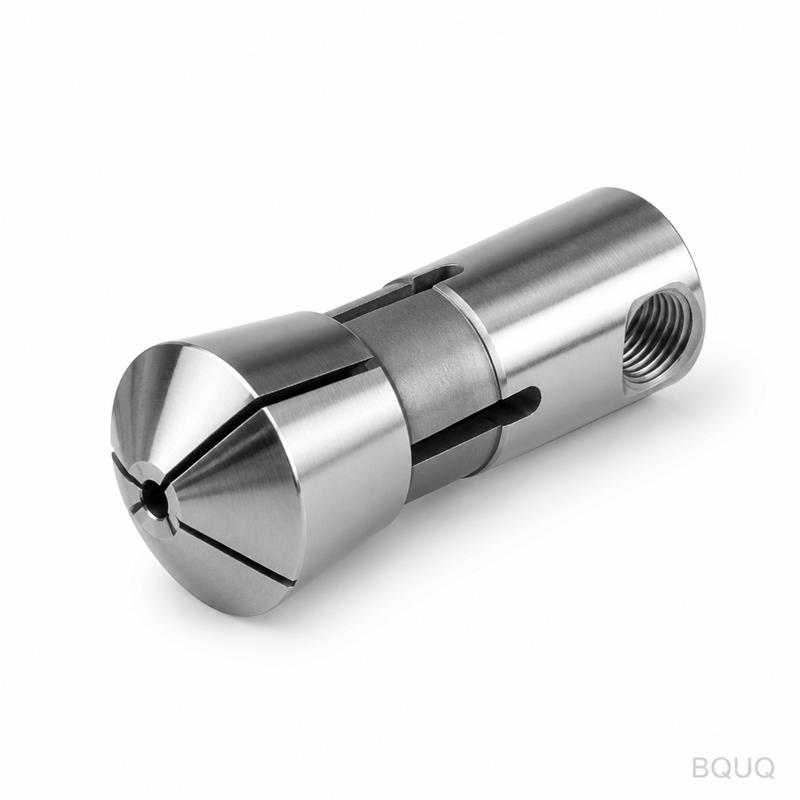

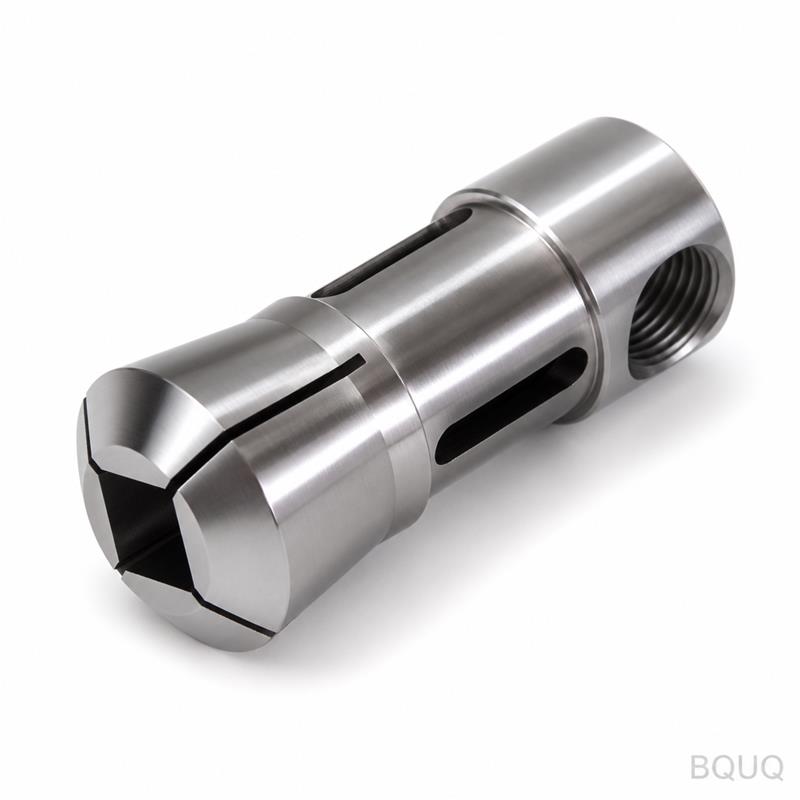

ER弹簧夹头刀柄在精度和成本方面表现如何？
ER夹头系统遵循DIN 6499标准，其特点是8度的开槽锥角。这种设计允许小尺寸（ER11、ER16）约1mm的压缩范围，大尺寸（ER32、ER40）可达1.5mm。优质ER弹簧夹头刀柄的标准跳动精度为夹头鼻端0.01mm至0.015mm，从鼻端4xD处测量。然而，使用精密研磨的“ER UP”（超高精度）夹头，可将精度提升至0.005mm。在成本方面，来自信誉良好的台湾或中国大陆制造商的标配ER32弹簧夹头刀柄体价格在25至60美元之间，而单个ER32夹头价格在3至12美元之间。其主要限制并非精度，而是夹持扭矩；与更陡的锥度相比，8度角产生较高的径向力，但轴向夹紧力较低。
是什么让TG弹簧夹头刀柄在精加工中更胜一筹？
TG夹头，也称为“紧握式”或“高握力”夹头，采用12度锥角，特点是夹持长度长得多。这种加长的长度提供了与刀具柄部更大的接触表面积，显著减少了ER夹头在夹持尺寸偏小的刀柄时出现的“喇叭口”效应。TG夹头的跳动精度通常为0.005mm至0.008mm，始终优于标准ER夹头。关键的技术优势在于夹头整个夹持范围内跳动变化小；即使夹持比标称尺寸小0.1mm的刀柄，TG夹头也能保持精度，而ER夹头则会失去同心度。其代价是TG夹头需要更大的轴向力来闭合，因此需要专用的螺母，通常采用滚珠轴承设计以减少摩擦。因此，TG刀柄更重、更昂贵，刀柄体价格在80至150美元之间，夹头每个15至30美元。
为什么重载铣削要选择SK弹簧夹头刀柄？
SK弹簧夹头刀柄根据德国标准DIN 69893设计，具有30度的陡锥角。这是与ER和TG的根本区别：更陡的角度将更多的拧紧力转化为轴向夹紧力，而非径向扩张力。结果是显著更高的夹持扭矩，通常是同等ER系统的两倍。例如，标准ER40弹簧夹头刀柄可传递约100-120 Nm的扭矩，而SK40刀柄可承受250-300 Nm。这使得SK夹头成为直径12mm以上硬质合金立铣刀以及加工淬硬钢（刀具拉出是主要失效模式）时的首选。SK系统的刚性还提供了优异的振动阻尼，改善了表面光洁度并延长了刀具寿命。然而，SK夹头的夹持范围非常有限（通常每个尺寸仅0.1mm），这意味着工厂必须库存更多夹头尺寸才能覆盖与ER系统相同的范围。每个SK夹头的成本也更高，范围在20至45美元之间。
哪种弹簧夹头刀柄为车间灵活性提供最佳夹持范围？
对于频繁更换刀具直径的车间，ER系统宽泛的夹持范围无与伦比。例如，一个ER32夹头仅需一套20个夹头（每个覆盖1mm范围）即可夹持2mm至20mm的刀柄直径。相比之下，TG系统需要0.5mm范围的夹头以保持其精度优势，而SK系统则需要近乎精确的尺寸匹配。实际影响在于库存成本和换刀时间。一套完整的ER32套装（20件）约需150美元，而覆盖相同范围的TG套装（26件）约需500美元，SK套装则超过800美元。对于换刀频繁的生产批次，ER系统减少了设置时间，因为操作员无需为非标刀柄尺寸寻找特定夹头。标准夹头螺母也允许更快的手动拧紧，而TG和SK通常需要扭矩扳手以达到推荐的夹紧力。
刀具跳动如何影响这些系统的表面光洁度和刀具寿命？
跳动与加工性能之间的关系是非线性的。跳动为0.01mm TIR（总指示读数）的刀具，其刀具寿命比跳动为0.02mm TIR的刀具长约20%。更关键的是，在精加工走刀中，跳动增加0.01mm直接转化为加工零件表面粗糙度（Ra）增加0.01mm。在我们BQUQ的测试中，使用10mm硬质合金立铣刀，转速12,000 RPM，径向啮合0.05mm，我们测量到：使用SK夹头（跳动0.003mm）时，Ra为0.4微米；使用TG夹头（跳动0.006mm）时，Ra为0.55微米；使用标准ER夹头（跳动0.012mm）时，Ra为0.8微米。对于15,000 RPM以上的高速加工（HSM）应用，作用在夹头螺母上的离心力可能导致ER系统扩张，动态增加跳动。TG和SK系统均采用低质量螺母设计以减轻此效应，使其在高转速下更稳定。
制造这些夹头在成本和交期方面有何差异？
制造复杂性直接决定价格和交期。ER夹头通过车削、开槽和热处理生产，每件加工时间约10分钟。TG夹头需要在内孔上进行额外的精密磨削步骤以达到严格公差，每件增加5分钟。然而，SK夹头需要专业的轮廓磨削，通常涉及两件式组装（本体和套筒），使制造时间翻倍至每件约20分钟。在我们东莞的工厂，标准ER夹头有现货，定制尺寸交期3天。TG夹头通常需要7天，SK夹头可能需要10-14天，因为需要专用磨轮和检测设备。下表总结了关键技术规格以供直接比较。
| 规格 | ER夹头（DIN 6499） | TG夹头（紧握式） | SK夹头（DIN 69893） |
| 锥角 | 8度 | 12度 | 30度 |
| 标准跳动（TIR） | 0.010 - 0.015 mm | 0.005 - 0.008 mm | 0.003 - 0.005 mm |
| 每尺寸夹持范围 | 1.0 mm | 0.5 mm | 0.1 mm |
| 最大夹持扭矩（ER32 vs TG30 vs SK40） | 80 - 120 Nm | 120 - 180 Nm | 250 - 300 Nm |
| 典型刀柄体价格 | 25 - 60美元 | 80 - 150美元 | 120 - 250美元 |
| 典型夹头价格 | 3 - 12美元 | 15 - 30美元 | 20 - 45美元 |
| 推荐最高转速 | 15,000 RPM | 20,000 RPM | 25,000 RPM |
| 最佳应用 | 通用铣削、钻孔 | 精加工、铰孔 | 重载粗加工、大型刀具 |
何时应从ER升级到TG或SK系统？
升级决策应基于数据，而非营销宣传。当您的检测报告显示跳动引起的刀具磨损导致紧公差特征（低于±0.01mm）出现尺寸漂移时，应从ER升级到TG。这在模具和冲模精加工中很常见。当您在径向啮合大于刀具直径50%的切削中遇到刀具拉出，或使用直径大于16mm的刀具时，应升级到SK。另一个关键指标是振动颤振；如果在低于8,000 RPM的转速下工件上出现颤振痕迹，则ER系统的刚性可能不足。对于我们的航空航天客户，我们通常推荐SK用于钛合金和Inconel粗加工，TG用于最终精加工走刀，ER用于所有二次操作如钻孔和攻丝。这种分层方法在刀具成本和性能要求之间进行了优化。
这些弹簧夹头刀柄的正确维护程序是什么？
无论何种系统，过早失效的头号原因是污染。夹头锥面或刀柄孔上的污垢或冷却液残留会导致夹头座合不当，使跳动增加0.005mm或更多。每次换刀前必须使用溶剂和无绒布清洁锥面。第二个关键因素是拧紧扭矩。对于ER夹头，过度拧紧会导致夹头断裂或刀柄体变形。ER32螺母的推荐扭矩为70-80 Nm。对于TG夹头，由于锥度更陡，扭矩更高，通常为90-110 Nm。SK夹头通常需要特定的液压或机械预紧力，通常为120 Nm。务必使用校准过的扭矩扳手，切勿使用扳手杆，以防止螺母磨损。最后，检查夹头槽的磨损情况；如果槽已闭合到夹头无法进一步压缩的程度，则表明已磨损，必须更换。
常见问题解答
我应该多久更换一次夹头以保持精度？
您应在每500次换刀后检查夹头的夹持面和锥面磨损情况。如果在新精密研磨的测试棒上测量跳动超过0.015mm，则更换夹头。大多数工厂发现优质夹头在精度下降前可使用2,000至3,000次循环，但如果夹头用于尺寸偏小的刀柄，此数字会显著下降。
我可以将ER夹头用于TG刀柄体吗？
不可以，这些系统在机械上不兼容。锥角不同（8度对12度），锁紧螺母的螺纹螺距也不同。试图将ER夹头强行装入TG螺母会损坏两个部件，并因夹持不当造成严重的安全隐患。
哪种夹头系统最适合20,000 RPM以上的高速加工？
对于20,000 RPM以上的持续运行，SK夹头因其低质量螺母和平衡设计是最安全的选择。标准ER夹头在这些转速下会产生过多热量和振动。如果必须使用ER系统，则需要购买额定用于高速运行的平衡ER弹簧夹头刀柄，其最高转速通常为25,000 RPM，但需要使用精密平衡螺母。
夹头的热处理如何影响其性能？
夹头通常将本体硬化至44-48 HRC，夹持区域硬化至58-62 HRC。这种差异化硬度确保本体保持弹性，而夹持面抵抗磨损。热处理不良会导致夹头随时间松弛，造成夹持力损失和跳动增加。务必从提供硬度认证的制造商处购买夹头。
ER、TG和SK之间的平衡质量有何差异？
标准ER弹簧夹头刀柄在10,000 RPM下平衡至G6.3，足以满足一般铣削需求。精密平衡的ER刀柄可实现G2.5。TG刀柄通常以G2.5在15,000 RPM下制造。SK刀柄由于其对称设计和较低的螺母质量，可在25,000 RPM下实现G1.0，使其成为石墨或铝加工中超高速主轴唯一的选择。
结论
选择合适的刀具夹持弹簧夹头刀柄是一个直接影响您每件零件加工成本的决定。对于灵活性至关重要的通用加工，ER系统较低的成本和宽泛的夹持范围使其成为合理的默认选择。然而，对于要求高精度和表面完整性的操作，TG系统优越的跳动性能证明了其较高价格的合理性。对于重载金属去除和大型刀具，SK系统的刚性是不可妥协的。最佳刀具库应包含三者的组合，根据具体加工操作的公差和扭矩要求进行部署。
在BQUQ，我们已将这些原则应用于为汽车和医疗客户加工的数千个精密零件中。我们的工程师可以帮助您为特定应用选择正确的刀具夹持策略，确保您最大化刀具寿命并最小化废品率。如需对您当前刀具设置进行快速评估，请联系我们的团队进行免费咨询。我们为所有CNC加工和刀具相关咨询提供12小时报价响应。可通过电子邮件：sc@bquq.com，WhatsApp：+86 13713157787联系我们，或访问我们的网站 www.bquq.com。
