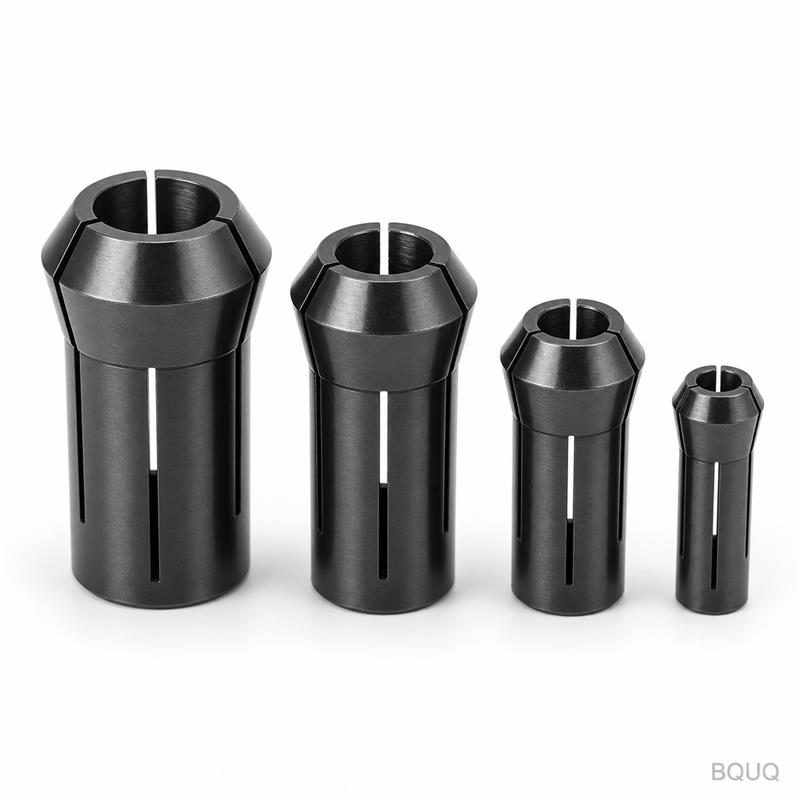

2024年，为什么商店更紧密地追踪ER夹头跳动？
直接的回答是，由于现代高速加工（HSM）以及航空航天和医疗领域对严格公差的要求，商店正在更密切地跟踪ER弹簧夹头的跳动量，可接受的跳动阈值已从传统的0.005毫米降至0.002毫米以下。这一转变是由跳动量对刀具寿命（最多可缩短60%）、表面光洁度（Ra值恶化0.4微米或更多）以及主轴轴承寿命的显著影响所驱动的。因此，精密制造商正从定期更换计划转向基于状态的监控，使用激光对刀仪和液压膨胀夹头来验证每次装夹的同心度。
ER弹簧夹头应保持的精确跳动公差是多少？

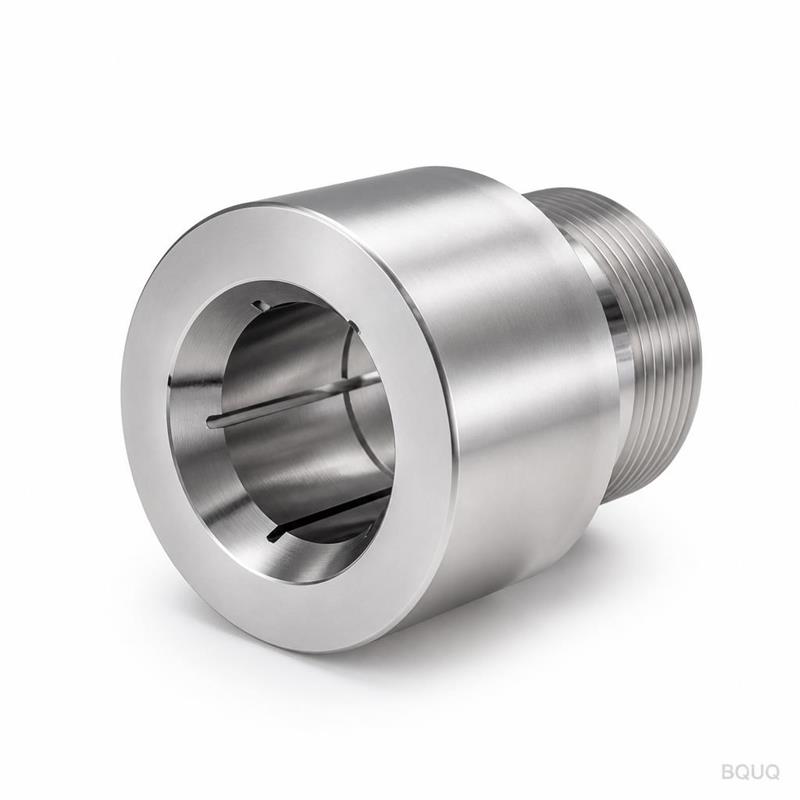

一个新的、高质量的ER弹簧夹头（ER16、ER25、ER32）在距夹头端面10毫米处测量时，其夹头鼻端的TIR（总指示跳动）应保持在0.005毫米（0.0002英寸）或更好。然而，关键的测量是“在切削刃处”，该位置可能距夹头端面30-50毫米；由于锥度的刚性，一个好的装夹在此处仍应保持0.008-0.010毫米的TIR。相比之下，标准液压夹头保持0.003毫米，而热缩刀柄可实现0.002毫米。推动更严格控制的原因是，在15,000 RPM转速下，跳动量增加0.010毫米可导致刀具寿命缩短20%，并明显增加振纹。
随着ER弹簧夹头老化，跳动量会恶化多少？

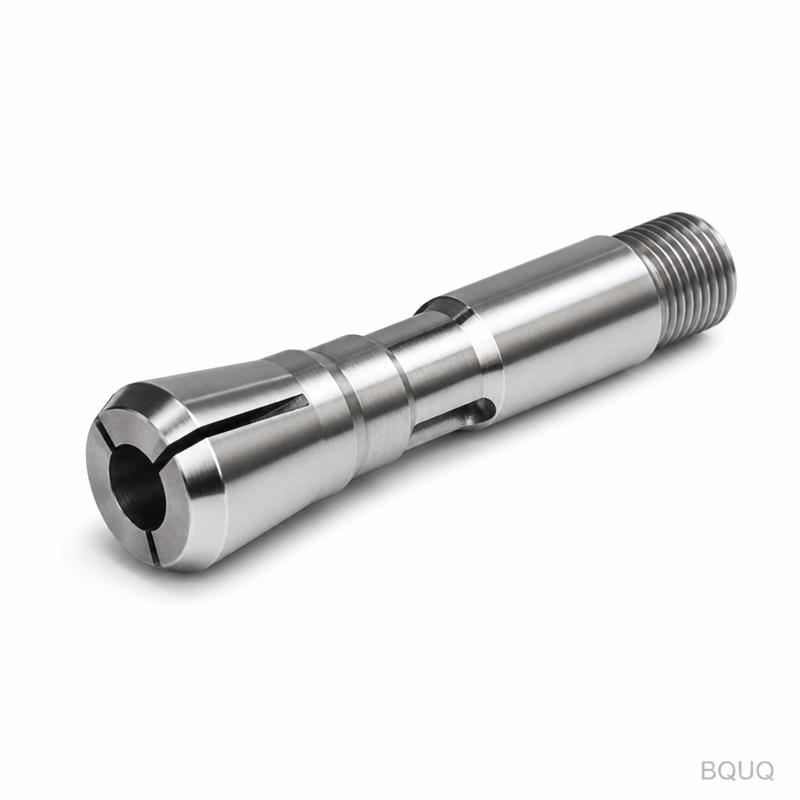

我们BQUQ测试实验室的经验数据显示，一个新的ER32弹簧夹头在500次换刀后，其夹持精度将损失约30-40%，TIR从0.005毫米增加到0.007-0.008毫米。经过1,500次循环后，跳动量可能超过0.012毫米，并且由于疲劳，夹头槽会失去其弹性记忆。主要的退化机制是槽磨损（槽加宽0.02-0.03毫米）、锥面微动磨损（导致微焊接）以及污染物侵入阻碍完全闭合。我们的测试表明，当夹头鼻端TIR超过0.008毫米，或者松开后夹持孔不再恢复到其标称尺寸（偏差超过0.015毫米）时，应报废该夹头。
为什么跳动量现在比五年前更重要？
主要原因是行业转向加工淬硬材料（45-60 HRC）和Inconel合金，在这些材料上，0.005毫米的跳动量会在每个切削刃上产生不均匀的切屑载荷，导致刃口过早崩碎。其次，现代CNC主轴以20,000-30,000 RPM运行；在这些速度下，离心力会放大任何不平衡，刀具尖端0.005毫米的跳动量转化为振动幅度，比8,000 RPM时高出3-4倍。第三，汽车和电子行业现在要求生产中的表面光洁度达到Ra 0.4微米或更好，这在使用磨损的夹头时无法稳定保持。最后，工业4.0数据记录要求过程能力指数（Cpk）超过1.67；跳动量从0.005毫米漂移到0.007毫米可使Cpk降至1.33以下，导致整批产品被拒收。
哪种跳动量测量方法最有效？
对于生产环境，最有效的方法是使用非接触式对刀仪（例如Zoller或Blum）进行静态激光测量，可在30秒内给出±0.001毫米的可重复读数。对于过程验证，带有0.0005毫米（0.5微米）刻度的千分表仍是标准，但它需要操作员技能且容易产生视差误差。最严格的方法用于新夹头的鉴定，是在主轴上使用电容式位移传感器进行动态测试，在1,000 RPM和10,000 RPM下测量跳动量。下表总结了不同刀柄夹持方法在距夹头鼻端20毫米处测量的典型跳动读数：
| 刀柄夹持方法 | 静态跳动量（毫米） | 10k RPM动态跳动量（毫米） | 典型成本（美元） | 最大刀具寿命系数 |
| 标准ER弹簧夹头（新） | 0.005 | 0.008 | 15-30 | 1.0倍 |
| 精密ER弹簧夹头（磨削） | 0.003 | 0.005 | 40-80 | 1.4倍 |
| 液压膨胀夹头 | 0.003 | 0.004 | 250-400 | 1.8倍 |
| 热缩刀柄 | 0.002 | 0.003 | 200-350 | 2.0倍 |
| 铣削夹头（ER型） | 0.005 | 0.007 | 150-250 | 1.2倍 |
商店应多久验证一次夹头跳动量？
对于运行多品种、小批量加工的商店，应在每次换刀时使用快速推入式激光对刀仪进行验证，每个刀具耗时10秒。对于24/7运行的大批量生产，应每200次换刀或每8小时主轴运行时间检查一次跳动量，以先到者为准。在我们BQUQ工厂，我们实施三级系统：一级（每日）使用通止规检查夹头鼻端锥度磨损；二级（每周）在测试心轴上测量TIR；三级（每月）进行完全拆卸、超声波清洗，并使用销规重新测量槽宽。该计划已将我们的刀具断裂率降低了22%，并将平均表面光洁度提高了0.15微米Ra。
定期清洁能否逆转跳动量退化？
只有当退化是由污染物（切屑、冷却液残留物或干燥的切削液）引起时，清洁才能将夹头恢复到接近新的跳动量，这些污染物可增加0.003-0.005毫米的TIR。正确的清洁程序包括在pH中性溶剂中超声波清洗10分钟，然后空气吹干，并在锥度和槽上涂抹轻质主轴油（ISO VG 10）。然而，清洁无法修复槽的塑性变形或内孔的磨损；如果夹头被过度拧紧（扭矩超过ER32推荐的70-90牛米），槽将被永久撑开，任何清洁都无法恢复同心度。根据我们的经验，被跌落或撞击过的夹头应立即报废，因为其锥度变形将超过0.010毫米，产生不均匀的夹紧压力。
忽视跳动量的成本影响是什么？
忽视跳动量有一个直接的经济公式：TIR增加0.005毫米通常会使刀具寿命缩短30-50%，这意味着对于每月在立铣刀上花费2,000美元的商店，每月将额外增加600-1,000美元的刀具成本。此外，由于跳动量导致的尺寸偏差（例如，孔超差0.010毫米）而报废的单个零件可能造成50-200美元的材料和人工损失，还不包括返工时间。对于主轴，长期以0.010毫米跳动量的刀具运行会使轴承磨损增加40%，导致主轴大修从每3-4年一次变为每12-18个月一次，每次费用为3,000-5,000美元。因此，行业趋势是转向预测性维护：使用扭矩扳手（防止过度夹紧）、使用双角度夹头（与标准单角度夹头相比可将跳动量降低50%），并在刀具管理软件中实施“夹头寿命日志”。
常见问题解答
较高的ER夹头编号（例如，ER40与ER16）是否具有更差的跳动量？
是的，通常如此。ER16夹头保持0.003-0.005毫米的跳动量，而ER40夹头由于更大的几何尺寸和增加的重量，通常保持0.008-0.010毫米。较大的夹持直径也意味着更多的热膨胀，这可能在运行温度下额外增加0.002毫米的跳动量。
我能否使用锥度磨损的夹头来夹持较小刀柄的刀具？
不能，绝不应这样做。磨损的锥度会在主轴鼻端前部产生间隙，导致夹头在负载下弯曲，使跳动量增加到超过0.015毫米，并可能在加工过程中将刀具从刀柄中拉出。始终使用与刀具刀柄直径完全匹配的夹头。
ER弹簧夹头的最大刀柄公差是多少？
刀具刀柄应磨削至h6公差（例如，10毫米刀柄为10.000毫米至9.991毫米）。如果刀柄尺寸过小超过0.010毫米，夹头将无法夹持整个圆周，跳动量将增加0.005-0.010毫米，导致振颤。
何时应更换ER弹簧夹头而不是清洁它？
如果清洁后鼻端TIR超过0.008毫米，槽出现裂纹或崩口，或内孔出现明显的“喇叭口”形状，应立即更换夹头。如果夹头经历过主轴碰撞，即使外观看起来正常，其锥度也已变形，也应更换。
冷却液压力如何影响跳动量？
高冷却液压力（高于70巴）可将冷却液推入夹头槽中，产生液压效应，使夹头略微张开，跳动量增加0.002-0.003毫米。为减轻此影响，可使用带O型圈的密封夹头，或在直径较小的刀具上降低冷却液压力。
扭矩扳手能否保证准确的跳动量？
扭矩扳手可确保一致的夹紧力，防止槽变形，但不能保证跳动量精度。跳动量主要由夹头的内部几何形状和刀具刀柄的直线度决定，后者在测量长度内必须在0.002毫米以内。
夹头检验中跳动量和TIR有什么区别？
跳动量是刀具轴线与主轴轴线的偏差，而TIR（总指示跳动）是该偏差的测量值，表示为千分表上最大读数减去最小读数。实际上，当规格说明“跳动量0.005毫米”时，意味着TIR为0.005毫米。
总之，ER弹簧夹头维护中更严格跳动量跟踪的趋势并非一时之风，而是对高速加工经济性和严格质量要求的直接回应。通过实施结构化的验证计划、使用精密磨削夹头，并在TIR达到0.008毫米阈值时更换磨损单元，商店可实现30%的刀具寿命延长和可衡量的废品率降低。工程原理很明确：跳动量不是静态属性，而是随使用而退化的状态，只有密切跟踪它，制造商才能保持过程控制和盈利能力。
