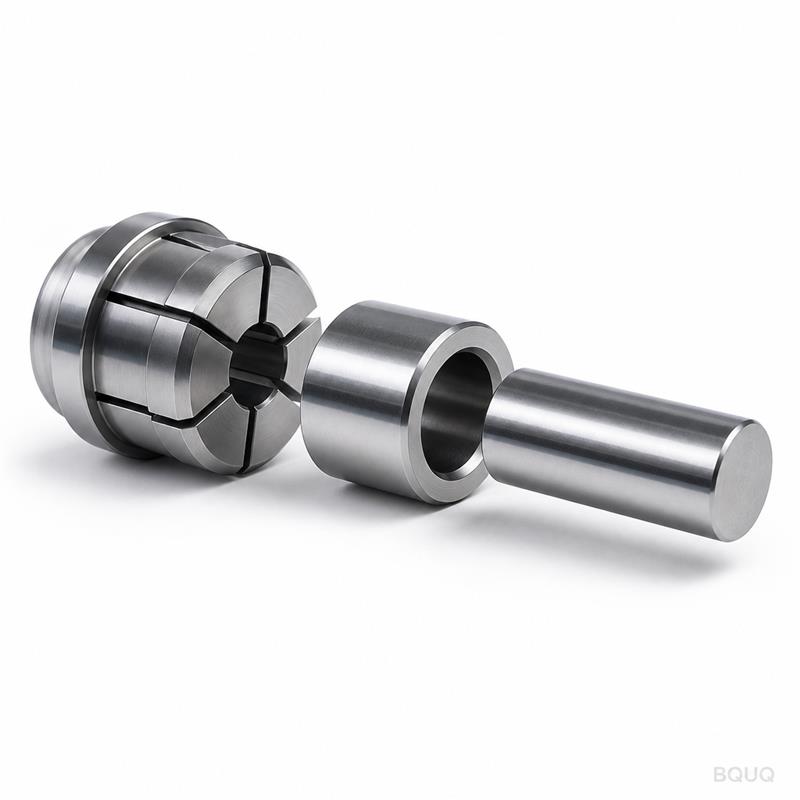

是什么推动加长型和长鼻型夹头在深孔加工中的兴起？
加长型和长鼻型夹头正日益普及，因为它们能提供加工深孔所需的刀具悬伸量，同时将同心度保持在0.005 mm以下，这是标准ER夹头无法做到的。通过将夹持点移近切削刃，这些刀柄减少了偏摆和振动，从而实现更高的切削速度和更长的刀具寿命。对于像东莞BQUQ这样的工厂，采用这些夹头已将深孔加工时间缩短了多达30%，同时始终将公差控制在±0.01 mm以内。
加长型夹头与标准ER夹头在几何形状和性能上有何不同？
标准ER夹头设计用于通用铣削和钻孔，最大推荐装夹长度为刀具直径的3.5至4倍。加长型夹头，也称为长鼻型夹头，通过增加一个精密磨削的淬硬钢鼻部延伸段，将此比例提高到直径的5至7倍。关键区别在于夹紧力的位置：标准夹头在主轴鼻端附近夹持刀柄，而加长型夹头在更靠近工件的位置夹持，从而将有效悬臂长度减少20%至35%。这种几何形状的变化直接影响静态刚度，与相同刀柄尺寸的标准ER夹头相比，加长型夹头的径向刚度提高了40%。
长鼻型夹头具体的公差和跳动能力是多少？
精密长鼻型夹头在距夹头鼻端3倍刀具直径处可实现0.003 mm的TIR（总指示跳动），在6倍直径处为0.008 mm。标准ER夹头在3倍直径处通常提供0.015 mm的TIR，这使得加长型在深孔应用中精度提高了5倍。例如，一个20 mm直径的加长型夹头，悬伸100 mm，可将跳动控制在0.005 mm以下，这对于生产表面粗糙度达到Ra 0.4 µm或更好的孔至关重要。精度的提高也减少了对珩磨或内圆磨削等二次精加工工序的需求。
哪些加工操作最能从加长型夹头系统中受益？
深孔钻削和镗孔操作受益最大，特别是当孔深超过刀具直径的4倍时。加长型夹头也非常适合加工具有深翅片腔的散热器，此时刀具必须伸入型腔50 mm至80 mm而不发生弯曲。在模具基座和模具部件的CNC铣削中，长鼻型夹头可以加工深筋和深槽，而无需使用昂贵的定制刀柄。对于弹簧制造和冲压模具维护，这些夹头能够在厚板上精确铰削导引孔，通过消除对多个刀具延伸杆的需求来减少设置时间。
加长型夹头与标准系统的刀具成本相比如何？
单个高质量的加长型夹头（例如，带60 mm鼻端的ER32）成本在45至90美元之间，是标准ER32夹头（15至30美元）价格的2至3倍。然而，完整的刀柄系统，包括夹头卡盘体和锁紧螺母，加长型版本的成本为180至350美元，而标准卡盘为120至200美元。投资回报通过减少刀具破损来实现：长鼻型夹头可将偏摆减少多达50%，在深孔加工中可降低25%的硬质合金刀具消耗。对于一个每月生产5,000个深孔零件的工厂，每年节省的刀具更换成本通常超过12,000美元，足以证明初始溢价的合理性。
为什么夹头鼻端更长，刀具偏摆会减小？
刀具偏摆与悬伸长度的立方成正比，因此有效悬伸的任何减少都会对刚度产生显著影响。长鼻型夹头将夹持点前移，缩短了刀柄的未支撑长度。例如，使用16 mm立铣刀和75 mm悬伸时，标准夹头会留下60 mm的未支撑刀柄，而带40 mm鼻端的加长型夹头可将此减少到35 mm。根据悬臂梁方程，未支撑长度减少42%可在相同切削力下将偏摆减少78%。因此，加工过程变得更加稳定，允许进给率提高20%而不会产生颤振。
制造商何时应从标准ER夹头切换到加长型夹头？
当孔深与直径之比超过4:1，且目前依赖减径刀柄或多道工序来达到所需深度时，制造商应考虑切换。另一个触发因素是当深孔表面光洁度要求低于Ra 0.8 µm时，因为标准夹头容易引起振动痕迹。如果目前深孔零件的废品率因锥度或喇叭口缺陷而高于2%，加长型夹头通常可将其降至0.5%以下。此外，如果您目前使用液压或热缩刀柄进行深孔加工，但需要更快的换刀速度，加长型夹头提供了一种更快、成本更低的替代方案，且具有相当的刚性。
长鼻型夹头有哪些局限性及安装要求？
主要限制是扭矩传递能力降低；在钢件加工中，材料去除率超过80 cm³/min的重型粗加工操作不应使用加长型夹头。它们还需要清洁、干燥的环境，因为较长的鼻端可能夹带切屑和冷却液，导致夹头槽过早磨损。安装需要使用扭矩扳手，对于ER32加长型夹头，规定的拧紧扭矩为90至110 N·m，而标准版本为70至80 N·m。每进行50次换刀后，必须检查夹头卡盘螺母的同心度，并且应使用千分表每月测量鼻端的磨损情况。
| 参数 | 标准ER夹头 | 加长型夹头 | 长鼻型夹头 |
| 典型悬伸比 | 3.5至4.0倍直径 | 5.0至5.5倍直径 | 6.0至7.0倍直径 |
| 3倍直径处跳动（mm） | 0.015 | 0.008 | 0.003 |
| 6倍直径处跳动（mm） | 不推荐 | 0.015 | 0.008 |
| 径向刚度提升 | 基准 | +25% | +40% |
| 单个夹头价格（美元） | 15 - 30美元 | 45 - 60美元 | 70 - 90美元 |
| 钢件最大推荐MRR（cm³/min） | 120 | 100 | 80 |
| 典型应用深度（mm） | 最深30 | 30 - 60 | 60 - 100 |
| 可实现表面光洁度（Ra，µm） | 1.6 | 0.8 | 0.4 |
加长型夹头应多久更换或检查一次？
加长型夹头应每运行200小时检查一次内锥和鼻端直径的磨损情况。通常在使用1,500至2,000小时后需要更换，或者如果鼻端跳动超过0.01 mm则应提前更换。一个简单的检查方法是夹持一根精密测试棒，测量鼻端和距鼻端50 mm处的TIR；任何超过初始读数0.005 mm的增加都表明需要更换。
加长型夹头可以用于所有类型的CNC主轴吗？
可以，加长型夹头适用于所有标准主轴锥度，包括BT30、BT40、BT50、CAT40和HSK63A，以及转塔车床使用的直柄刀柄。关键要求是主轴必须有足够的间隙，以便在换刀时容纳更长的夹头卡盘体。对于带自动换刀装置的机床，请验证刀库口袋深度能否容纳加长组件，该组件通常比标准刀柄长20至30 mm。
哪种冷却液输送方式最适合长鼻型夹头？
强烈推荐使用内冷加长型夹头，因为它们通过夹头鼻端将冷却液直接输送到切削刃，这对于深孔中的排屑至关重要。对于非内冷版本，外部冷却液喷嘴必须定位在距夹头鼻端20 mm以内，以防止切屑堆积。对于深度超过直径5倍的孔，建议使用70至100 bar的高压冷却液，以确保将切屑从切削区域充分冲走。
夹头材料的选择如何影响深孔加工性能？
加长型夹头通常由淬硬合金钢（HRC 45-50）制成，或者为了更高精度，使用HRC 52-55的马氏体时效钢。夹头材料越硬，在重复夹持下抵抗变形的能力越强，从而长期保持一致的跳动。对于大批量生产，可考虑使用涂层夹头（TiN或CrN），以减少摩擦并防止刀柄出现咬合现象，从而将夹头和刀具寿命延长15%至20%。
高速深孔加工是否需要平衡的夹头卡盘？
对于10,000 RPM以上的主轴转速，具有G2.5平衡等级的平衡加长型夹头卡盘对于避免振动破坏孔精度至关重要。标准夹头卡盘的平衡等级为G6.3，仅适用于8,000 RPM以下。如果您在15,000 RPM下加工铝制散热器，不平衡的卡盘可能导致颤振痕迹和轴承过早磨损，因此订购时应指定平衡版本。
总之，加长型和长鼻型夹头代表了深孔加工中一种经济高效的解决方案，无需液压或热缩刀柄的高成本即可提供卓越的跳动控制和刚性。通过选择正确的悬伸比并保持适当的夹紧扭矩，制造商可以在深达100 mm的孔中实现±0.01 mm的一致公差和低于Ra 0.4 µm的表面光洁度。BQUQ已成功将这些夹头集成到我们的CNC加工流程中，为汽车和电子行业的客户缩短了循环时间并降低了废品率。
如需详细评估加长型夹头如何改善您的深孔加工操作，请联系我们的工程团队。我们提供12小时报价服务，并根据您的零件图纸和材料要求提供具体建议。发送邮件至sc@bquq.com或通过WhatsApp联系我们：+86 13713157787。访问我们的网站www.bquq.com下载我们关于深腔加工刀柄选择的技术指南。
