钻夹头如何提升孔加工生产率
钻夹头卡盘通过将刀具更换时间缩短多达70%，并将进给率提高15-30%（与传统扳手卡盘相比），同时保持0.005毫米至0.015毫米的跳动精度，从而提高了孔加工生产率。这是通过精密磨削的夹头设计实现的，该设计提供了更高的夹紧力和更好的同心度，直接转化为更长的刀具寿命和更优异的孔表面质量。对于多品种、小批量环境下的CNC加工操作，改用钻夹头卡盘可在三个月内实现投资回报。

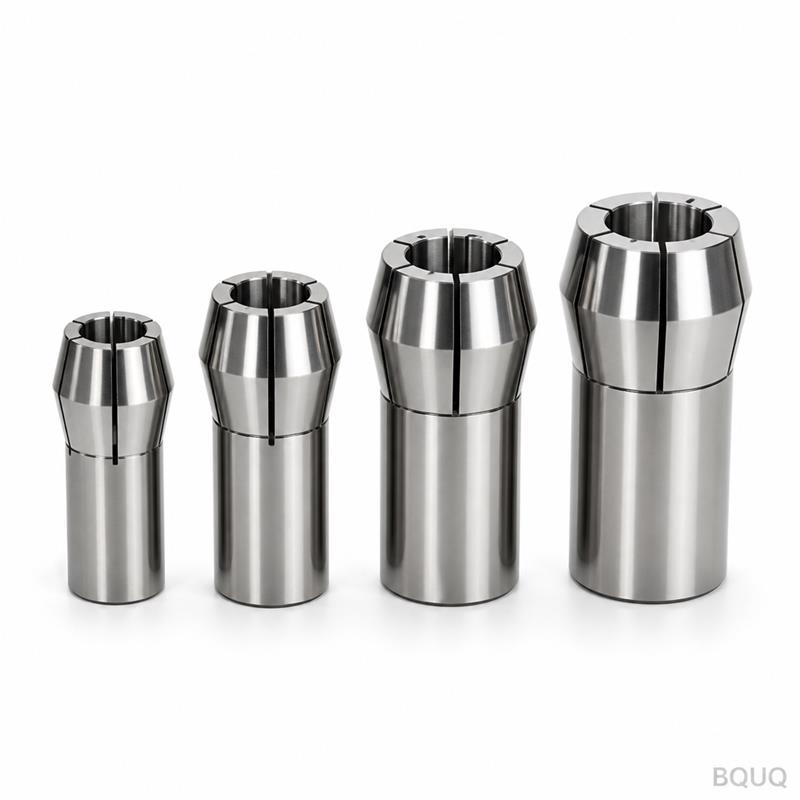

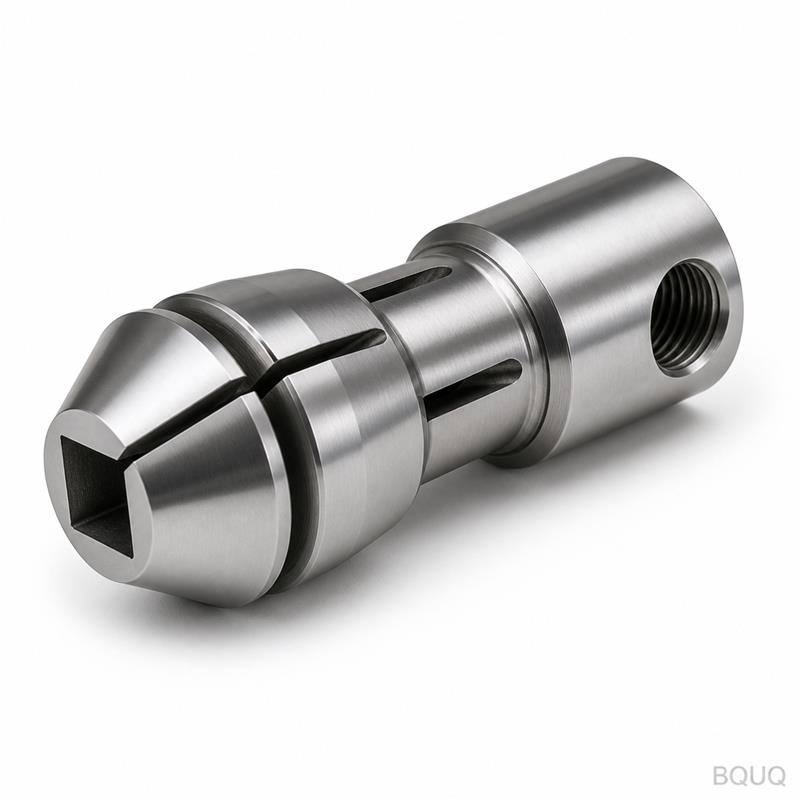

钻夹头卡盘与标准钻夹头有什么区别？
标准扳手式或手紧式钻夹头使用三个围绕刀柄闭合的卡爪，这会产生一种几何夹紧模式，可能导致0.05毫米至0.10毫米的跳动。相比之下，钻夹头卡盘使用锥形夹头套筒，围绕刀柄整个360度圆周均匀压缩，实现0.005毫米至0.015毫米的同心度。这种均匀的压力分布还允许更高的扭矩传递而不会打滑，夹紧力根据夹头尺寸可达2，500牛顿至5，000牛顿，而标准卡盘通常提供800牛顿至1，500牛顿。结果是，钻夹头卡盘在长时间生产运行中保持位置精度，而标准卡盘则因卡爪不均匀磨损而性能下降。
减少跳动如何影响孔质量和刀具寿命？
将跳动从0.08毫米减少到0.01毫米对孔质量和刀具寿命都有可衡量的影响。当跳动减少时，切削刃承受的径向偏转更小，这将孔径变化从IT9公差等级降低到IT7公差等级（例如，10毫米孔的精度为±0.015毫米，而不是±0.036毫米）。此外，减少跳动降低了钻头切削刃上的冲击载荷，在不锈钢（例如，硬度为30 HRC的304不锈钢）中将刀具寿命延长40%至60%，在铝合金中延长30%。这是因为完全同心的钻头会同时开始切削两个排屑槽，消除了在刃带处产生过多热量的“摩擦”效应，这种效应可能使切削区温度升高50°C并加速后刀面磨损。
哪种夹头系统最适合高速钻孔应用？
对于高于8，000 RPM的高速钻孔，最好的夹头系统是ER（欧洲保持）夹头和TG（锥形夹持）夹头。ER夹头的锥角为8度，适用于高达15，000 RPM的速度，每个夹头尺寸提供1毫米的夹持范围，使其成为混合刀具最具灵活性的选择。TG夹头具有4度锥角，提供比ER夹头高30%的夹紧力，适用于15，000 RPM以上的应用或钻深孔（深径比大于5：1）时。对于超精密加工，带夹头刀柄的液压膨胀卡盘可实现0.003毫米的跳动，但每个卡盘成本为300至600美元，而优质ER夹头卡盘成本为80至150美元，TG夹头卡盘成本为120至200美元。
工程师应指定多大的夹紧力和扭矩额定值？
工程师应根据钻头直径和预期切削扭矩来指定夹紧力，安全系数至少为2.5。对于在碳钢中以80米/分钟切削速度加工的10毫米高速钢钻头，切削扭矩约为4牛顿·米，因此卡盘必须提供至少10牛顿·米的扭矩容量；一个标准的ER32夹头卡盘，配有20毫米夹头螺母，拧紧扭矩为120牛顿·米，可提供4，000牛顿的夹紧力，相当于在刀柄处传递超过30牛顿·米的扭矩。对于硬质合金钻头，其切削速度高出2-3倍，每直径产生的扭矩多50%，应指定TG夹头卡盘或液压卡盘以防止刀具拔出。下表显示了常见夹头系统的典型扭矩容量：
| 夹头系统 | 刀柄范围（毫米） | 最大拧紧扭矩（牛顿·米） | 夹紧力（牛顿） | 最大推荐速度（RPM） | 典型跳动（毫米） |
| ER16 | 1-10 | 40 | 1，200 | 12,000 | 0.010 |
| ER25 | 1-16 | 80 | 2，000 | 10,000 | 0.010 |
| ER32 | 2-20 | 120 | 4，000 | 8,000 | 0.012 |
| TG100 | 2-12 | 70 | 2，800 | 15,000 | 0.008 |
| TG150 | 4-19 | 110 | 4，500 | 12,000 | 0.008 |
| 液压 | 3-32 | 不适用 | 6，000 | 20,000 | 0.003 |
改用夹头卡盘可以节省多少时间和成本？
钻夹头卡盘的主要生产率提升来自于减少刀具更换时间和消除单独的钻套或衬套。使用扳手卡盘更换刀具需要45到60秒，而夹头卡盘更换需要15到20秒（包括夹头更换），每次更换节省30到40秒。在每班200次刀具更换的生产运行中，每班节省1.7到2.2小时，按每小时85美元的机器费率计算，每班可节省145至190美元。此外，由于夹头卡盘允许在刀具预调仪中将钻头预设为固定长度，新工作的设置时间减少了25%至35%，对于需要30分钟设置的工作，每次可节省8至10分钟。
为什么夹头卡盘能减少振颤并改善表面光洁度？
夹头卡盘减少振颤是因为其更高的静态刚度（通常在卡盘鼻端为50牛顿/微米至80牛顿/微米）将刀柄系统的固有频率提高到切削激励频率之上。这与三爪卡盘形成对比，三爪卡盘的刚度较低（20牛顿/微米至30牛顿/微米），通常会在加工频率下产生共振，导致孔壁上出现再生振颤痕迹。动态刚性的提高使得低碳钢钻孔的表面光洁度从Ra 3.2微米改善到Ra 1.6微米，并且允许使用更高的进给率（0.15毫米/转，而不是0.10毫米/转）而不会产生振颤，这直接使材料去除率提高50%。对于铰孔和精加工操作，夹头卡盘的低跳动确保铰刀精确地跟随导向孔，产生表面光洁度为Ra 0.8微米的孔。
钻夹头卡盘可以在不修改的情况下用于现有的CNC机床吗？
可以，钻夹头卡盘设计为适合标准机床锥度，包括BT30、BT40、BT50、CAT40、CAT50和HSK63A，并且可以在不修改机床的情况下安装在任何立式加工中心、卧式加工中心或带动力刀具的车床上。唯一的要求是机床主轴必须能够提供适当的拉钉保持力，BT40通常为8，000至12，000牛顿，这已经是大多数CNC机床的标准配置。在改造时，工程师应验证CNC程序中的刀具长度偏置是否考虑了夹头卡盘与标准卡盘相比略短或略长的基准长度；这是一个简单的刀具预调仪调整，不到5分钟即可完成。对于主轴转速高于10，000 RPM的机床，建议将夹头卡盘组件（夹头加螺母）平衡至G2.5等级以避免振动，这是BQUQ提供的一项服务，每个刀柄收费15美元。
常见问题解答
钻夹头卡盘的典型使用寿命是多少？
如果维护得当，高质量钻夹头卡盘体在生产环境中可以使用5至10年，而夹头本身根据使用情况需要每1至2年更换一次。夹头磨损会使跳动每年增加0.002毫米至0.005毫米，行业标准是在跳动超过0.02毫米时更换夹头。每运行500小时定期清洁和润滑卡盘锥面将延长夹头和卡盘的使用寿命。
如何维护钻夹头卡盘以确保一致的精度？
关键的维护步骤是在每次组装前使用溶剂型清洁剂清洁卡盘锥面和夹头表面，并用无绒布擦干。必须擦拭干净夹头并检查是否有划痕；任何深度超过0.01毫米的划痕都需要更换，因为它会转移到刀柄上。每100次循环用二硫化钼润滑脂轻轻润滑夹头螺母的螺纹和后锥面，以保持一致的拧紧扭矩。
哪种夹头卡盘更适合长系列钻头：ER还是TG？
对于长系列钻头（长径比大于4：1），TG夹头卡盘更好，因为其更高的夹紧力可防止钻头在高轴向进给下被推回刀柄中。TG150夹头卡盘提供4，500牛顿的夹紧力，即使在0.25毫米/转的进给率下也能牢固地固定15毫米的钻头。ER夹头虽然适用于短钻头，但在这些条件下可能允许0.05毫米的轴向滑动，这会破坏深度精度。
工程师何时应选择液压卡盘而不是夹头卡盘进行钻孔？
当在钛或镍基合金中钻孔深度超过直径的5倍时，工程师应选择液压卡盘而不是夹头卡盘，因为在这种情况下，0.003毫米的跳动是避免加工硬化的必要条件。液压卡盘在需要抑制振动的应用中也表现出色，因为其充液腔比实心钢夹头卡盘能更好地吸收谐波频率。权衡在于成本：液压卡盘成本为300至600美元，而TG夹头卡盘为120至200美元，因此选择应基于零件价值和刀具寿命节省来证明合理性。
钻夹头卡盘可以容纳的最大刀柄尺寸是多少？
钻夹头卡盘的最大标准刀柄尺寸为32毫米，对应于ER32或TG150夹头系统；存在更大的尺寸（ER40最大26毫米，ER50最大34毫米），但在钻孔中不太常见。对于32毫米以上的刀柄尺寸，标准做法是使用铣削卡盘或带侧锁螺钉的Weldon刀柄。这些较大的刀柄具有更高的跳动（0.02毫米至0.03毫米），但由于扭矩要求，对于30毫米以上的钻头是必需的。
使用夹头卡盘是否会影响最大主轴转速能力？
是的，如果夹头卡盘不平衡，可能会降低最大允许主轴转速，但正确平衡的夹头卡盘（10，000 RPM时G2.5等级）不会限制机床。不平衡的夹头卡盘在8，000 RPM以上的速度下会诱发振动，这会损坏刀具和主轴轴承。对于12，000 RPM以上的高速钻孔，始终要求使用带有螺母和本体标记方向的平衡夹头卡盘。
夹头卡盘与热缩刀柄在钻孔方面相比如何？
夹头卡盘提供更好的多功能性，因为它可以夹持直径公差为+0.02毫米至-0.01毫米的钻头刀柄，而热缩刀柄要求刀柄公差为h6（精确为0至-0.011毫米）才能正确夹持。热缩刀柄实现更低的跳动（0.003毫米）和更高的刚性，但需要成本为5，000至10，000美元的加热装置，并且每次刀具更换需要30秒的加热周期。对于大多数钻孔应用，夹头卡盘更快、更经济，而热缩刀柄则保留用于铰孔和高速精加工。
结论
钻夹头卡盘通过0.01毫米的跳动精度、30-40秒更快的刀具更换以及在不产生振颤或刀具拔出的情况下运行高15-30%的进给率，实现了可衡量的生产率提升。对于像BQUQ这样在东莞运营了20年的CNC加工工厂来说，在我们的钻孔工位全面改用夹头卡盘已将孔废品率降低了22%，并将钻头寿命平均提高了45%。我们建议每位加工工程师评估他们当前的钻孔刀具夹持系统，并对刀具更换进行简单的时间研究以量化节省。
